Création d'une chaîne de 5/8" le long d'une ligne mixte

[ringhio82]

Bonjour.

Étant donné que j'ai déjà cherché sur le forum mais que je n'ai rien trouvé de vraiment décisif à ce sujet, je vous demande comment puis-je construire une chaîne de 5/8" le long d'une ligne mixte de moi tiré? ?
pour mieux expliquer, j'attache 3 images dans lesquelles vous voyez:

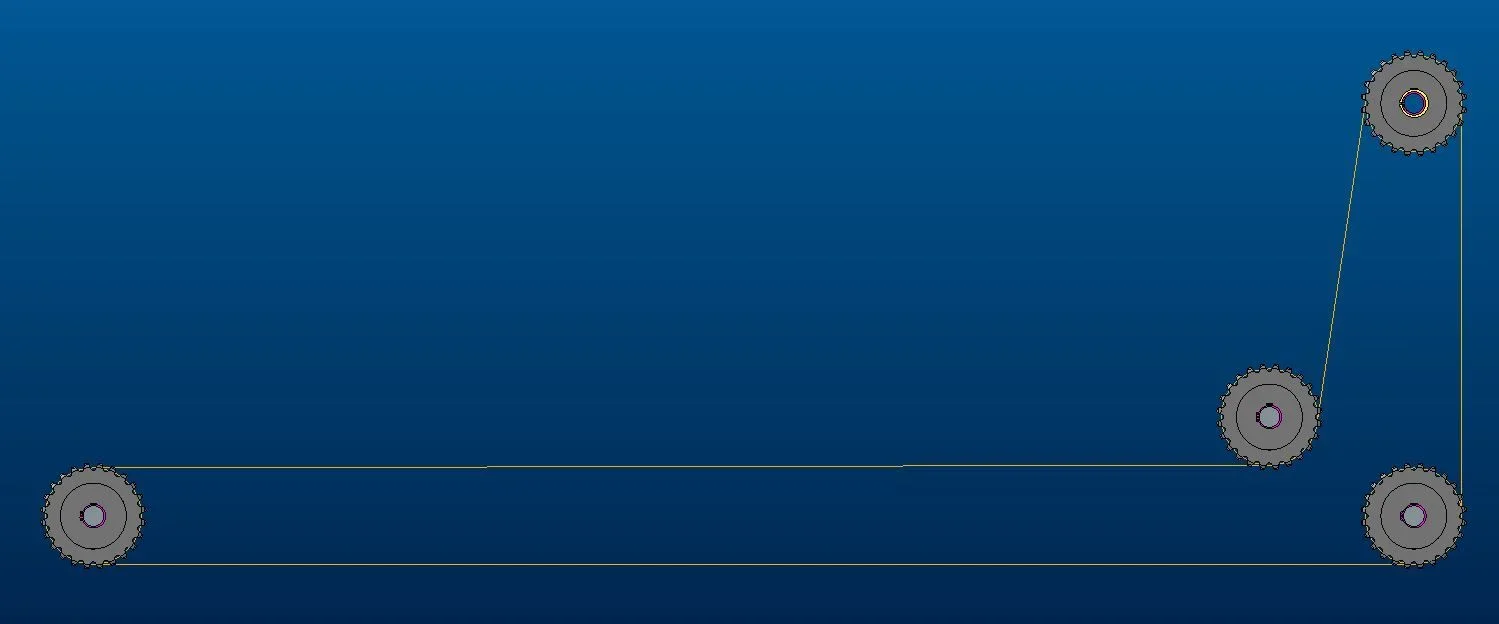

• 01, la ligne courbe qui suit un certain chemin dicté par la présence de pignons;

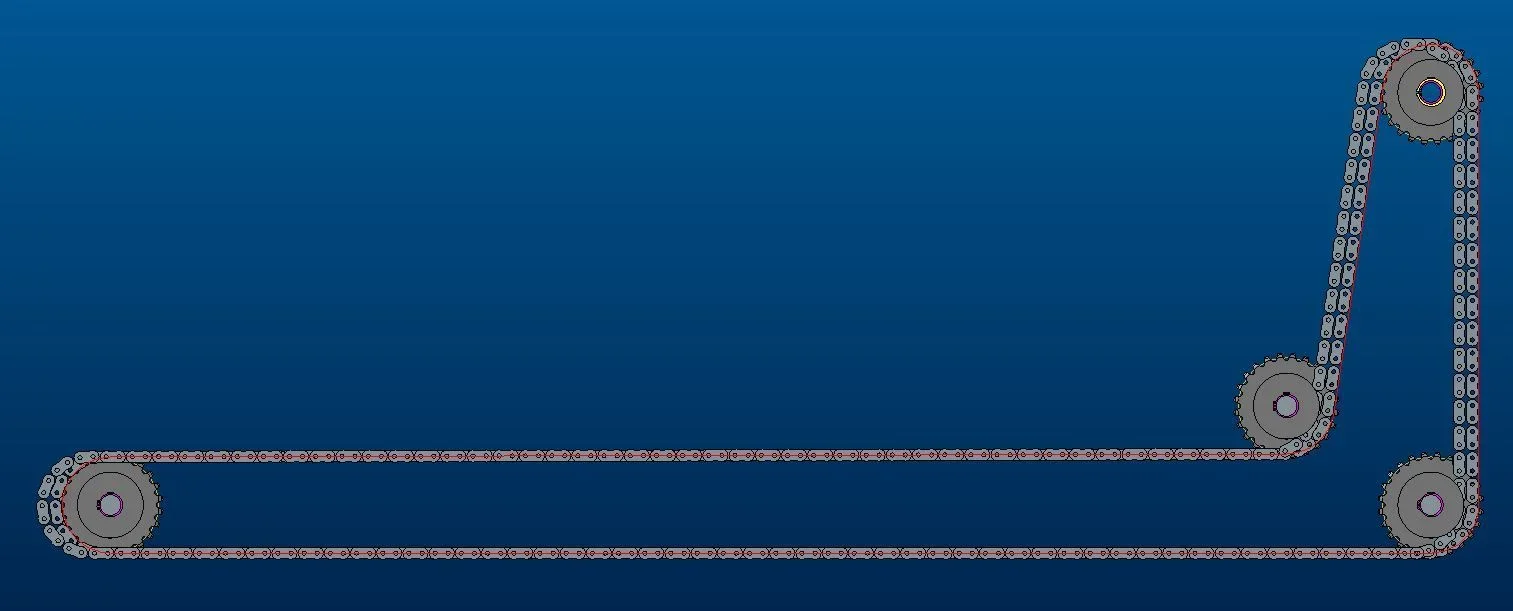

• 02, la construction qui ressort de l'assemblage des chemises envoie ensuite en série le long d'une courbe;

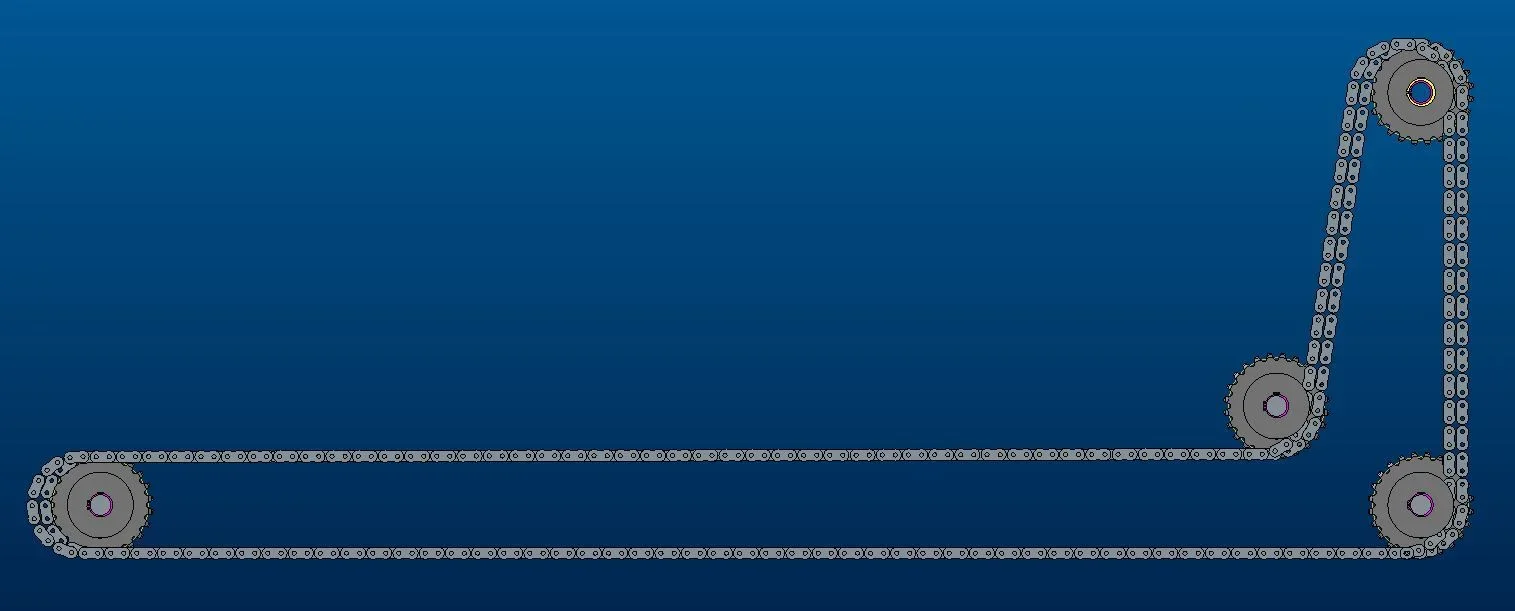

• 03, la différence remarquable entre la courbe dessinée par moi et le chemin suivi par les chemises, en plus du fait que les deux séries ne se produisent pas comme elles devraient. .

Quelqu'un a-t-il des suggestions ?
J'essaie tous, mais ces chaînes sont vraiment une salope. .

merci et bon week-end à tous:tongue:

ps: utiliser creo3.0



[DANI-3D]

Bonjour.

J'ai une modélisation assez réaliste qui fait une série qui suit un croquis. Il y a peut-être un problème dans la courbe.



[ringhio82]

En fait, je l'ai fait aussi, j'ai d'abord envoyé la maille intérieure puis la maille externe décalée de 15.875mm, mais ne suivez pas mon croquis, et aussi ne suivez pas le même croquis (mauvais), mais chaque maille suit un croquis toute sa propre. En fait, si vous regardez l'image 03, voyez la ligne rouge (mon croquis) et les deux lignes de tricots décalées sur certains traits. un résultat comme le vôtre serait génial. .



[DANI-3D]

le croquis doit commencer et suivre, au moins pour un court tronçon, la demi-mille du premier maillage, si le point d'origine est déplacé, vous pouvez avoir des surprises. contrôle également qu'il n'y a pas de courbes ou de lignes qui se chevauchent.



[ringhio82]

J'ai vérifié et tout devrait être comme vous le dites.
Aussi maintenant j'ai essayé de faire l'ensemble d'un ensemble qui contient les deux chemises étroitement liées entre eux.
maintenant le résultat va une fourrure mieux parce qu'au moins il n'y a pas deux trajectoires différentes, mais cmq les chemises ne suivent pas fidèlement mon croquis mais un identique décalé horizontalement d'environ vingt mm.
Peut-être que j'essaie de faire un croquis décalé de 20 mm et de le donner comme ligne à suivre, tant de fois je peux résoudre le problème en l'errant. .
mais cmq est absurde que le creo3.0 n'a toujours pas la capacité d'assembler les systèmes de manipulation de chaîne d'une manière simple. par mémoire, les travaux solides ont même les modules qui génèrent automatiquement la chaîne avec les pignons. .



[DANI-3D]

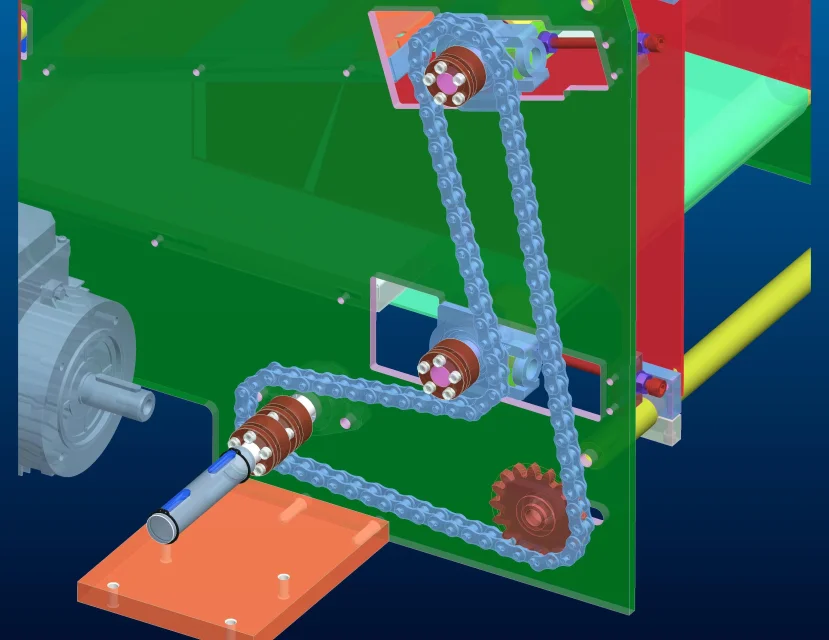

J'attache un exemple où les liens de la chaîne suivent parfaitement l'esquisse, car vous pouvez voir que la courbe doit commencer dans la demi-tonne de la maille.
Si vous travaillez avec un décalage de 20 mm, il y aura certainement un côté où la soirée va bien, mais alors vous perdez le contrôle.

... mais cmq est absurde que le creo3.0 n'a toujours pas la capacité d'assembler des systèmes de manipulation de chaîne d'une manière simple. . . .

vous ne pouvez pas tout avoir de la vie, car maintenant le cad parfait qui résout tout problème n'existe pas.



[ringhio82]

Génial !
En fin de compte, ce n'est pas différent de ce que j'ai fait.. seulement cela fonctionne pour vous.. :tongue:
J'ai finalement résolu en commençant par votre dossier et en éditant le croquis.
Je ne sais pas comment vous remercier.



[DANI-3D]

Génial !
En fin de compte, ce n'est pas différent de ce que j'ai fait.. seulement cela fonctionne pour vous.. :tongue:
J'ai finalement résolu en commençant par votre dossier et en éditant le croquis.
Je ne sais pas comment vous remercier.

mieux donc, la fin justifie les moyens, mais le mystère n'a pas été révélé.
