partie interconnexion

[maerlyn]

une domandina facile pour un étudiant qui a récemment utilisé l'inventeur ... quand j'utilise la commande rapide pour former un tuyau courbé ne me le fait pas parce qu'il me dit que les pièces sont interconnectées..( pour le rayon de connexion est trop petit.. j'ai agrandi ça ne me donne plus cette erreur. . )
je sais qu'il y a une option pour surmonter ce problème, mais je ne l'ai pas trouvé. - quelqu'un sait où je peux la trouver ?
je vous remercie.



[VigZ]

la commande est balayée

lorsque vous pliez un tube, vous le pliez habituellement à rayonner, sinon déconnecter, que voulez-vous atteindre?

v



[maerlyn]

Si balayer ho se trompe (eh mon anglais. . )ici il est terminé nous avons dû élargir le rayon du tuyau jusqu'à 20 (en fait il devait être 7 il me semble..) puisque lorsque je sélectionne la trajectoire avec le rayon original m'a dit que la pièce était entrelacée



[VigZ]

excuse mais similaire plis ilminimum pour la logique doit être = au rayon du tube sinon il est attaché (je dis en réalité). comment ça pourrait être r7 ?

v



[MBT]

excuse mais similaire plis ilminimum pour la logique doit être = au rayon du tube sinon il est attaché (je dis en réalité). comment ça pourrait être r7 ?

v

quoton relié au rayon de flexion selon la norme et le soudage selon !!! :d:d



[maerlyn]

c'est la conception (faite un peu grossière... n'indiquait même pas le nombre des trous... et surtout ne les tirait pas...) à partir de laquelle j'ai fait la pièce. .

le quota rt (rayon du tube) est défini comme rif/2 + 3 avec ref que je pense qu'il signifie bride de rayon interne..xò en fait..li dit dif (diamentro int bride) égal à 14...
donc (14:2):2+3 =7,5... et me donne cette erreur. .
mais aussi dans un cas plus général comment l'éliminer ?
(j'ai l'examen demain ! )



[VigZ]

pour moi est dif/2 +3 et il a chanté pour écrire

cmq un tube donc vous devriez le faire en fondant.

vous ne pouvez pas supprimer l'erreur, parce qu'elle est juste là, il ne vous permet pas d'intersecter la section, qui solide serait que vous savez.
pour ce faire (mauvais) prendre l'exercice que vous devez:
- faire le morceau de tube vert
- faire le tube horizontal jusqu'à la bride
- dans l'esquisse, ajoutez les courbes qui vous définissent à la courbe (mauvaise) sur le plan demi-tube.
-déplacer entre les sections avec guide

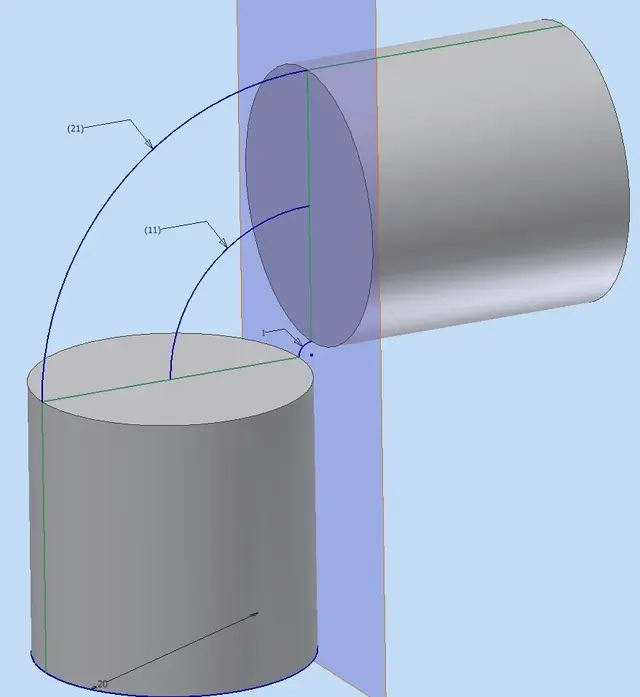

j'ai mis une image sur toi



[VigZ]

un instant, combien tu as le rayon intérieur du tuyau ? dans la première image quoti le rayon de l'axe...

voir cette image et vous comprenez pourquoi il ne sera jamais r 7,5 le rayon d'axe du tube...



[maerlyn]

oui à partir de l'image que j'ai comprise... le rif le plus fort avec dif est bien..so c'est certainement comme vous dites..il sera mal de marquer le quota
le rayon du tuyau (x tel qu'il l'a défini) est venu à moi 7,5... (mais dans le croquis j'ai mis un 20 donc a priori x ne font pas l'erreur viennent. . )



[myface]

vous pouvez également effectuer le balayage en prenant le cadran du cercle comme un chemin au lieu de l'axe.
