Problème dans le développement de la table Feuille

[Stemox]

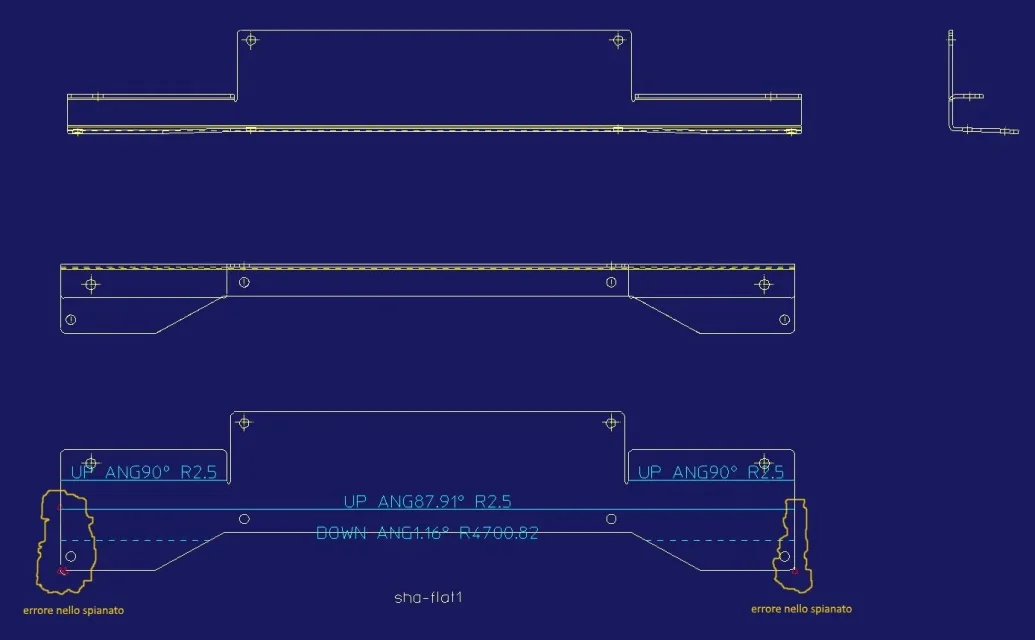

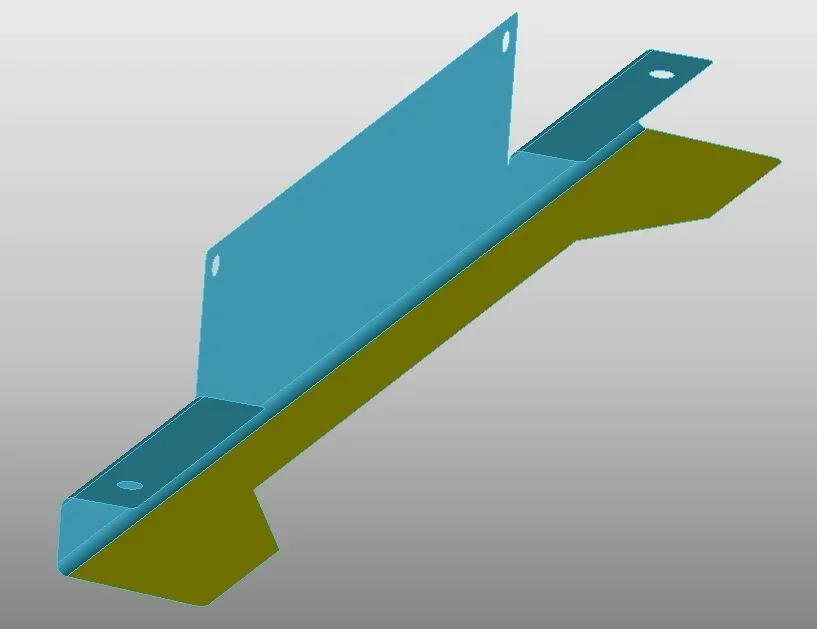

en mettant sur la table le développement d'une feuille j'ai un message d'erreur et les deux côtés ne sont pas fermés... J'attache des images.

Penser à un problème que je l'ai recréé avec le même résultat... ça ne t'est jamais arrivé ?
Pourquoi cela se produit-il?

J'attache également le modèle pkg ver.18.0 (zipped)

Bonjour.



[MFT]

en mettant sur la table le développement d'une feuille j'ai un message d'erreur et les deux côtés ne sont pas fermés... J'attache des images.

Penser à un problème que je l'ai recréé avec le même résultat... ça ne t'est jamais arrivé ?
Pourquoi cela se produit-il?

J'attache également le modèle pkg ver.18.0 (zipped)

Bonjour.

Je pense qu'il vous donne ce message d'erreur parce que ce côté de la feuille est légèrement incliné (celui que je vois dans la vue latérale) et donc l'ajustement dans l'usine serait un arc de spline et ne le reconnaît donc pas avec l'ajustement dans la vue plate.



[stefanoparducci]

Bonjour les armoiries,
J'appuie sur le fait que je n'ai pas compris pourquoi il vous fait ce développement étrange depuis l'enlèvement des deux raccords aux coins le développement est correct. Je pense qu'il y a un problème lié au modèle, évidemment quelque chose d'infinisimal probablement lié à la façon dont vous le construisez.

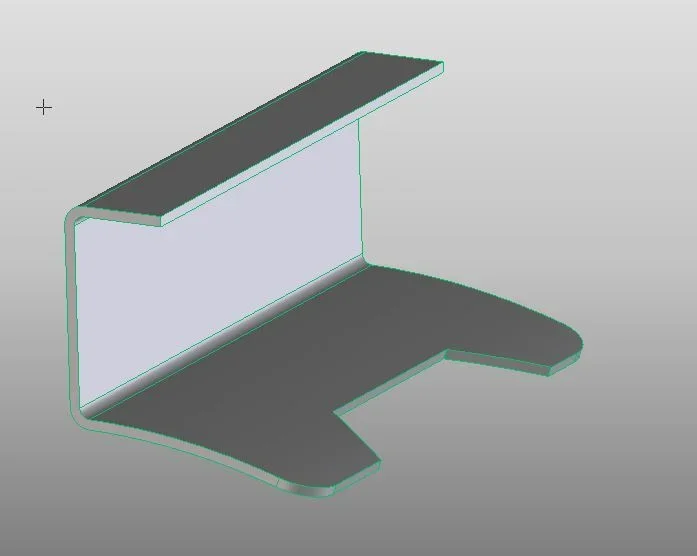

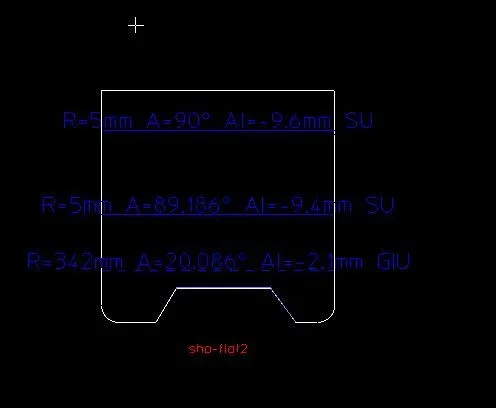

J'ai essayé de faire une pièce similaire augmentant également la courbure du visage et à moi le développer correctement. images 2 et 3

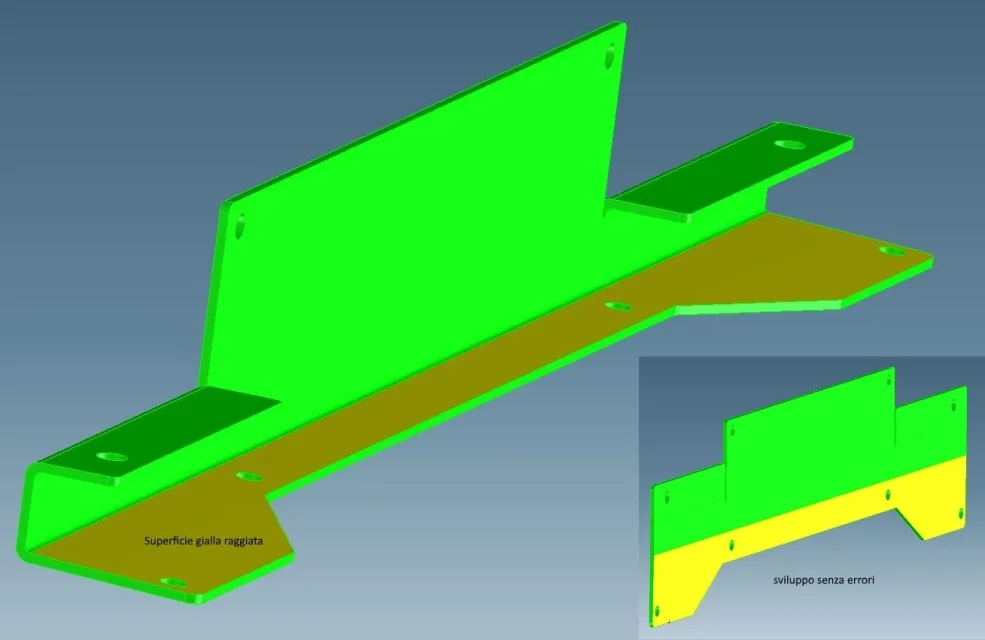

Cependant, si vous voulez réparer la pièce, il suffit d'enlever les 4 trous sur le visage courbé jaune. avec la commande copie sélectionnez les faces externes de la feuille et obtenez une surface.


Par la suite, avec la commande geometry3d/ épais, j'enregistrais l'épaisseur solide de 5mm, je faisais les trous, je vérifiais une feuille d'épaisseur appropriée et je la développais correctement. fonctionnant ainsi, vous êtes sûr que chaque point solide a une épaisseur de 5mm.


salutations, stefano



[Stemox]

Bonjour Stefano,
Je pense qu'on se connaît, même si vous ne vous sentez plus depuis longtemps. J'ai travaillé des lions aux narnis quand on a emmené le mou au bt où tu travaillais. . . .
Comment ça va ? Je suis content de t'entendre.

le modèle je l'ai créé à partir de deux feuilles, les reliant et formant ce modèle (partie verticale + partie apparente) Je n'ai jamais eu de problèmes, mais cette fois, ça m'arrive.
Bonjour.
les mousquets stefano
p.s. J'ai envoyé à un technicien pour comprendre pourquoi l'erreur
