Vérification des forces d'agents sur la réduction du rotaisme

[elleci]

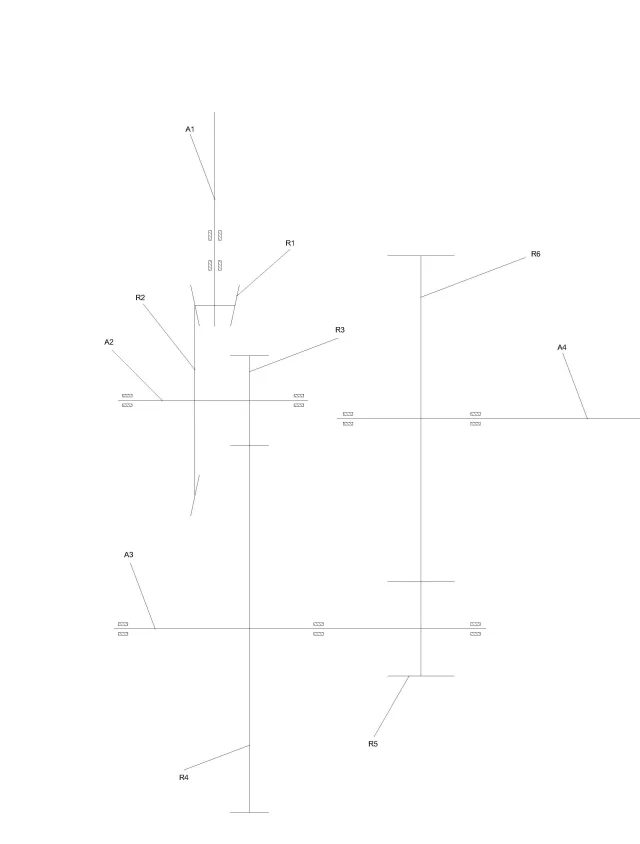

Bonjour à tous, comme du titre j'ai un doute (support de dire la vérité) sur les versets des agents des forces sur un réducteur. J'attache une image du motif unifilare du réducteur et un croquis des forces des agents. Je remercie tous ceux qui décident de m'aider, je me rends compte que c'est absurde mais il vaut mieux demander que nous restons dans le doute !



[meccanicamg]

avec un régime donc vous exigez un peu trop. Où sont le moteur et la cargaison ? dans quelle direction les arbres tournent-ils? Qui est moteur et qui est conduit ? pas des indications si les roues hélicoïdales sont des dents droites ou non et pour les roues coniques ne fournissent aucune caractéristique de la dent.

Je vous suggère d'aller voir le site khk engins où vous trouverez tous les manuels et guides pour les engins, des guides de base aux guides complets pour le dimensionnement, les forces de calcul, les géométries de calcul.

sur ces guides précieux il y a des formules liées à ces exemples ainsi que d'autres.



[elleci]

Merci pour la réponse et le lien que vous avez posté
la boîte de vitesses est adaptée aux roues sans dents que le vélo entre de l'arbre où le c1 est appliqué (a1 celui en haut) et sort évidemment de l'arbre inférieur (a4). J'ai un couple conique à l'entrée et puis j'ai trois arbres parallèles (a3 est de référence). Mon doute porte essentiellement sur la direction des forces tangentielles que j'ai indiquées dans la deuxième annexe avec qij. Je me demandais si les versets que j'ai rapportés étaient exacts.
