développement tube calandar

[gerod]

bonjour.
je dois faire un cadre composé d'un 20x100 sp. 2.
le profil est d'un l; le laminage est à l'intersection des deux côtés du l.
parce que le tube a des trous qui doivent être faits au laser avant le déplacement, je vous demande s'il y a des formules pour le calcul de la longueur du tuyau et donc la détermination de la position correcte des trous à réaliser?
de toute évidence, mon cad (bord solide) ne développe pas de tuyaux.
bonjour.



[Strumpf]

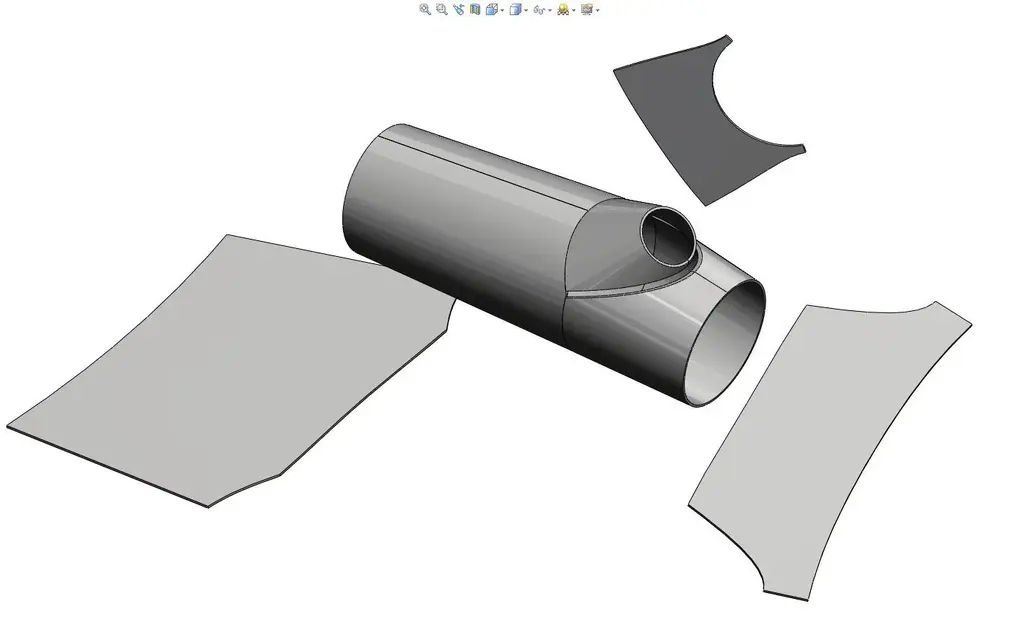

tu veux dire quelque chose comme ça ? mais avec les trous ?
j'ai fait beaucoup de plaques métalliques, de cônes... avec swx, il n'y a pas de problème.
transe une tombe :d ... quand à la feuille (un cône) ajouter des coupures, perd le facteur k, alors vous devez faire de l'agitation pour obtenir le facteur k désiré, mais tout va bien
si vous voulez poster des données (dxf-jpg...) nous voyons que vous pouvez faire

peut-être que je me suis trompé, tu dois commencer par un tuyau ou un drap ?



[gerod]

le tube est un tube rectangulaire (pas une feuille).
j'attache une image.
bonjour.



[Strumpf]

alors, d'une manière automatique, je ne le sais pas, mais vous pouvez certainement utiliser un tour mathématique si vous connaissez le bon facteur d'extension.
par exemple, si votre facteur k et 0,5, vous pouvez dessiner une feuille au centre du tuyau, marquer les positions des trous, puis quand vous dévoilez la feuille (fine) voir où les trous se déplacent, si la chose et répétitive vous pouvez également créer une macro.



[SE_CP]

bonjour.
je dois faire un cadre composé d'un 20x100 sp. 2.
le profil est d'un l; le laminage est à l'intersection des deux côtés du l.
parce que le tube a des trous qui doivent être faits au laser avant le déplacement, je vous demande s'il y a des formules pour le calcul de la longueur du tuyau et donc la détermination de la position correcte des trous à réaliser?
de toute évidence, mon cad (bord solide) ne développe pas de tuyaux.
bonjour.

bonjour,
pourquoi n'essayez-vous pas de le raisonner comme une feuille, puis utilisez les surfaces dans une partie ?
voir si l'exemple est pertinent... je ne suis pas un expert en mécanique. sont juste une technique hw/sw...:d
si c'est bon, sinon, boooooooooooooooo. . .

p.s.: edve solide v20 sp5...



[Strumpf]

c'est ça...
en tôle (vous pouvez peut-être faire le vide caractéristique et le suspendre sur le développement)
