Assemblage de poids

[davideingSp]

Bonjour à tous.
Je vous écris parce que j'ai un problème, je me trouve pratiquement une assemblée dans laquelle il y a beaucoup de composants différents et je voudrais que le poids soit entièrement cohérent avec ce qui est le vrai modèle.

J'ai mis le matériel approprié pour chaque .prt mais apparemment j'ai sauté quelqu'un parce que si je vais voir les propriétés de masse du modèle cela s'avère avoir un poids inverosimile, il y a un moyen d'avoir en face des poids de tous les composants sans avoir à les ouvrir un par un?



[DANI-3D]

... y a-t-il un moyen d'avoir des poids devant tous les composants sans avoir à les ouvrir un par un ?

Bonjour.

Bien sûr, il suffit de faire un drw de l'ensemble et insérer une table où vous appelez les paramètres du code et le poids, et peut-être d'autres qui peuvent vous servir.



[nicksoft]

ou vous pouvez ajouter la colonne de poids dans l'arbre modèle, vous avez une prise de vue confortable surtout avec de grands assemblages.
de l'arbre modèle, vous pouvez également effectuer des recherches, par exemple poids > 1000 kilos et je crée vous sélectionnez immédiatement les composants des poids inverosimili.



[DANI-3D]

Oui, une autre bonne méthode. avec l'occasion ... pouvez-vous choisir le nombre de décimales affichées?



[nicksoft]

config.pro param_dec_places, vous pouvez définir de 0 à 14 décimales



[DANI-3D]

config.pro param_dec_places, vous pouvez définir de 0 à 14 décimales

Merci.onner:



[davideingSp]

ou vous pouvez ajouter la colonne de poids dans l'arbre modèle, vous avez une prise de vue confortable surtout avec de grands assemblages.
de l'arbre modèle, vous pouvez également effectuer des recherches, par exemple poids > 1000 kilos et je crée vous sélectionnez immédiatement les composants des poids inverosimili.

Malheureusement, je ne peux pas ajouter de colonne, utiliser creo paramétrique 2.0, il y a des étapes particulières à suivre? Peut-être Je l'ai devant les yeux, mais je jure que je ne le vois pas.

Je saisis cette occasion pour vous demander autre chose :
J'ai besoin de créer une vue explosive d'un sous-ensemble assez complexe et de cela je devrais créer la base distincte qui porte seulement le nom de la pièce et la quantité, malheureusement je n'ai pas la connaissance des paramètres et des tableaux, j'ai lu une discussion mais je n'ai pas bien compris comment faire, puis-je faire un exemple très simple?



[DANI-3D]

Malheureusement, je ne peux pas ajouter de colonne, utiliser creo paramétrique 2.0, il y a des étapes particulières à suivre? Peut-être Je l'ai devant les yeux, mais je jure que je ne le vois pas.

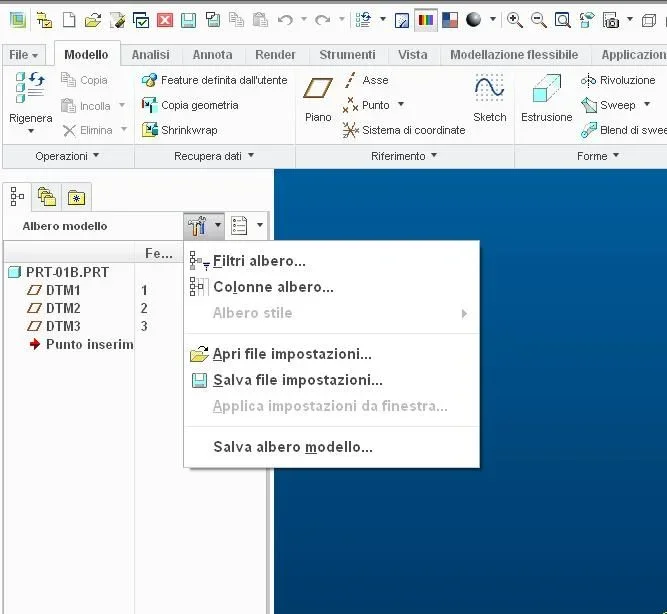

arborescence > paramètres > colonnes arborescentes, ajoutez ce dont vous avez besoin et si vous l'enregistrez, vous restez également.

Je saisis cette occasion pour vous demander autre chose :

Non, c'est mieux si tu n'en profites pas. ne pas faire de confusion est préférable de ne pas traiter différents sujets dans une discussion. faire d'abord une recherche, le sujet a été traité plusieurs fois, voir aussi ici:http://www.cad3d.it/forum1/search.php?searchid=2202723Si vous avez des doutes, sifflez.



[davideingSp]

arborescence > paramètres > colonnes arborescentes, ajoutez ce dont vous avez besoin et si vous l'enregistrez, vous restez également.




Non, c'est mieux si tu n'en profites pas. ne pas faire de confusion est préférable de ne pas traiter différents sujets dans une discussion. faire d'abord une recherche, le sujet a été traité plusieurs fois, voir aussi ici:http://www.cad3d.it/forum1/search.php?searchid=2202723Si vous avez des doutes, sifflez.

Merci beaucoup, je l'ai fait ! Mais malheureusement, il ne me place que la masse de certains composants malgré que j'ai mis le matériel pour tout le monde.

pour le problème lié à la base distincte avec table et paramètres pouvez-vous m'aider?



[DANI-3D]

Merci beaucoup, je l'ai fait ! Mais malheureusement, il ne me place que la masse de certains composants malgré que j'ai mis le matériel pour tout le monde.

Avez-vous mis ce poids=mp_mass(" dans les rapports de chaque particulier pour créer le paramètre?

pour le distinct ... répéter, faire une recherche agréable, ou cliquer sur le lien que j'ai donné, il ya beaucoup d'informations et des fichiers d'exemple.



[davideingSp]

Malheureusement, le lien ne me mène à aucune page.

non ce passage je l'ai sauté, je me suis limité à déclarer le matériel de chaque pièce, donc quand je vais faire l'analyse des propriétés de masse grâce au volume et la densité me dit le poids de la composante, ce passage auquel vous faites référence je dois le faire pour toutes les pièces?

le problème est que je ne le trouve pas, en gros vous dites que je dois ouvrir chaque pièce et puis outils>paramètres> et insérer un nouveau paramètre dans lequel j'insère la chaîne "weight=mp_mass("")" n'est-ce pas ?



[DANI-3D]

Malheureusement, le lien ne me mène à aucune page.

Étrange. Cependant aller à la recherche avancée, sélections créer paramétrique (ex pro/e), lui dire de chercher distincte, pour apparaître de nombreuses discussions sur le sujet.

... puis outils>paramètre> et insérer un nouveau paramètre dans lequel j'insère la chaîne "weight=mp_mass("")" n'est-ce pas ?

Presque, les outils > rendent compte et couvrent l'éducation. ainsi préparer le paramètre de poids que vous pouvez également rappeler dans le distinct.



[davideingSp]

Étrange. Cependant aller à la recherche avancée, sélections créer paramétrique (ex pro/e), lui dire de chercher distincte, pour apparaître de nombreuses discussions sur le sujet.



Presque, les outils > rendent compte et couvrent l'éducation. ainsi préparer le paramètre de poids que vous pouvez également rappeler dans le distinct.

Ok je l'ai fait, tu étais très gentil.

pour le distinct maintenant j'essaie de comprendre quelque chose de plus, si quelque chose j'ouvre une discussion dans la bonne section.
Merci encore.



[320i S]

config.pro param_dec_places, vous pouvez définir de 0 à 14 décimales

ou si pour certains composants vous voulez garder une haute précision et pour d'autres pas, mettez simplement sur ce dernier rapport post-régénération:

poids=ceil(mp_mass(),1)



[3Dtech]

Bonjour.
J'ai lu toute la discussion, mais je n'ai pas pu faire apparaître le poids.
Mon modèle a la relation suivante :
/* norme
Poids=mp_mass()

dans la partie initialement, j'avais le matériel assigné par défaut, que j'ai maintenant mis à fe30.

Je ne comprends pas comment je dois voir le poids dans les paramètres du modèle et de la traînée.
Tu peux m'aider ?



[Prof.]

le paramètre poids (pro_mp_mass) le trouve ci-dessous outils > paramètres > propriétés de masse générées. Veuillez noter que cette mise à jour n'est automatique que si dans la configuration creo (config.pro) vous définissez l'option Calcul de masse de la propriété su automatique, sinon il ne met à jour que sur demande, c'est-à-dire lorsque vous faites un Analyse des propriétés massiques.
De plus, tout paramètre l'affiche dans un diagramme de dessin ou une note de texte en écrivant &nome_del_parameter.
p.ex. poids de & ou masse de &pro_mp_
Au revoir.



[3Dtech]

Oui.
Je le regardais maintenant. Je l'ai installé sur "par_requête".
Merci, monsieur.

Si je veux retourner le nom du matériel ?
Je l'écris maintenant comme une corde, mais j'aimerais que ce soit le vrai matériel. . . .(s'il est bon de demander dans cette discussion? )



[Prof.]

Lorsque vous vérifiez un matériau, vous créez le paramètre ptc_matériel_name compilé avec le nom du matériau que vous pouvez rappeler dans le cartiglio comme ci-dessus (&ptc_matériel_name).
Au revoir.



[3Dtech]

le paramètre poids (pro_mp_mass) le trouve ci-dessous outils > paramètres > propriétés de masse générées. Veuillez noter que cette mise à jour n'est automatique que si dans la configuration creo (config.pro) vous définissez l'option Calcul de masse de la propriété su automatique, sinon il ne met à jour que sur demande, c'est-à-dire lorsque vous faites un Analyse des propriétés massiques.
De plus, tout paramètre l'affiche dans un diagramme de dessin ou une note de texte en écrivant &nome_del_parameter.
p.ex. poids de & ou masse de &pro_mp_
Au revoir.

Je vous pose toujours une question :
Comment puis-je faire avec les détails importés? comme un cylindre pneumatique.
parce que l'aide ne me régénère pas...



[Prof.]

Je ne vais pas me régénérer. .

Vraiment ?
