Renforcer l'escalier dans les fenêtres de disposition

[pluncake]

Je me demande pourquoi il n'est pas possible de forcer l'échelle de la ligne comme il est possible de faire
pour l'échelle d'annotation (avec textes et quotas) afin de la rendre différente de l'échelle de fenêtre dans l'espace papier.
Je voudrais avoir la possibilité d'écheller le type de ligne sur chaque fenêtre indépendamment et délié à l'échelle de la fenêtre.
Mon problème est peut-être que je dessine en mètres sur l'espace du modèle mais presque toujours sur l'échelle du modèle
est trop grand pour le voir correctement sur l'espace papier (pour comprendre sa forme) et je suis forcé de le désactiver avec psltscale.
Cependant, la fonction d'escalade de la ligne est confortable et je n'abandonnerais pas surtout quand j'ai plus de vues avec différentes échelles de la même conception.
Comment l'avez-vous résolu ? J'accepte toutes sortes de conseils.

Bonne journée !



[Tristan]

si la définition de lignes, dessin en mètres, est trop grande créée de lignes personnalisées avec des composants plus courts



[pluncake]

Oui, mais le problème reste, même si je faisais une ligne parfaite pour l'espace modèle, je trouverais dans l'espace papier une ligne à échelle de type. et c'est le bon fonctionnement, seulement que je voudrais pouvoir décider de cette échelle indépendamment de l'échelle d'affichage de la conception.
Cela semble absurde mais en fait graphiquement cela est souvent fait.
d'ailleurs, je voudrais que cela soit possible pour décider de la fenêtre par fenêtre comme cela se produit précisément pour l'échelle d'annotation.



[Tristan]

avec les variables psltscale et msltscale gèrent le comportement des types de lignes sur ms et ps selon l'échelle assignée. ou je ne comprends pas le vrai problème (probable) ou vous ne savez pas comment exécuter le logiciel



[pluncake]

J'avais disparu et j'ai résolu la moitié de mes problèmes, en effet le plus impellant ! Je vous remercie.

Il resterait l'autre mais qui est en fait presque un fétichisme, mais connaissant l'extrême niveau de personnalisation de l'autocad je me demande
comme il n'existe peut-être pas.

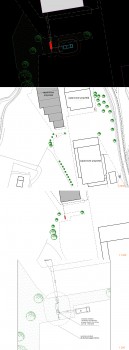

image allégo (dans l'ordre de l'échelle de modèle d'espace 2000-1000-200). maintenant quitter le modèle que vous m'avez résolu avec msltscale
Je voudrais que dans la fenêtre de l'échelle à 200 la déduction de la ligne qui délimite la zone verte était moins dense mais sans toucher les autres escaliers qui sont bons comme cela. mais surtout si je voulais mettre deux fenêtres avec des escaliers différents dans le même espace en papier mais je voulais
que l'échelle du tiret dans une fenêtre suivait l'échelle de la vue (psltscale=1), tandis que l'autre suivait une échelle différente de celle de la vue?
C'est un peu compliqué, j'espère l'avoir expliqué et qu'il y a une solution mais aussi une correction de ma stratégie.



[Tristan]

Je voudrais que dans la fenêtre de l'échelle à 200 la déduction de la ligne qui délimite la zone verte était moins dense mais sans toucher les autres escaliers qui sont bons comme cela. mais surtout si je voulais mettre deux fenêtres avec des escaliers différents dans le même espace en papier mais je voulais
que l'échelle du tiret dans une fenêtre suivait l'échelle de la vue (psltscale=1), tandis que l'autre suivait une échelle différente de celle de la vue?

Ce n'est pas possible, mais peut-être qu'il y aurait un truc, tant que vos lignes sont définies avec le type de ligne à dalyer. Savez-vous comment les propriétés de dépassement fonctionnent dans les mises en page ?



[pluncake]

J'ai compris, mince mais ne résoudrais mon problème que de créer le bon type et de les appliquer fenêtre par fenêtre.
C'est un pourboire que je garderai à l'esprit. Merci beaucoup.
