Obtenez DXF rapidement à partir de pièces en tôle

  • Auteur du sujet Auteur du sujet flaminio
  • Date de début Date de début

flaminio

Guest
quand j'ai fini un ensemble composé de pièces en tôle, généralement, sauf une par une les pièces individuelles en dxf pour la coupe en utilisant la répétition automatique plate, mais c'est une pièce (également considéré le nombre de différentes pièces!). Parfois, j'ai essayé de créer une table avec toutes les parties en répétition plate, enregistrée dans dxf puis divisée en différents fichiers dxf toujours, peut-être cela prend encore plus de temps.
Quelqu'un qui m'amène à une solution plus facile ?
Je vous remercie.

dans le fichier de partie enregistrer par nom et dxf sélections. ouvre un onglet pour les paramètres et voir si vous pouvez obtenir autant que vous avez besoin

Oui, c'est le système que j'utilise. sauf dans dxf, et je reçois un fichier avec la répétition plate de la pièce. Tout fonctionne dans la bonne direction.
seulement que c'est un ennui mortel de le faire pour des assemblées avec 40 pièces! possible qu'il ne puisse pas faire le logiciel la même chose, mais peut-être en un seul coup seulement pour toutes les pièces sélectionnées, ou tous les morceaux d'un ensemble?
Je ressens un échec informatique pour ouvrir un par un des fichiers et les transférer à dxf;-)

Si tu t'ennuies... Bienvenue dans le club de travail!!! et vous devez juste extraire les dxfs, pensez si je devais même les citer pour les donner au tracker

Essayez comme ça :
enregistrer une macro-activité sur une partie
vérifier que les fonctions macro
avec le programmeur de tâches lancer la macro en téléchargeant les fichiers.

Oui, c'est le système que j'utilise. sauf dans dxf, et je reçois un fichier avec la répétition plate de la pièce. Tout fonctionne dans la bonne direction.
seulement que c'est un ennui mortel de le faire pour des assemblées avec 40 pièces! possible qu'il ne puisse pas faire le logiciel la même chose, mais peut-être en un seul coup seulement pour toutes les pièces sélectionnées, ou tous les morceaux d'un ensemble?
Je ressens un échec informatique pour ouvrir un par un des fichiers et les transférer à dxf;-)
Il pense qu'une fois qu'ils traçaient directement sur les plaques et la certitude du travail correct que vous aviez à la fin. . . .
Ça s'appelle le travail, on s'habitue. puis au fil du temps (je sais quel genre de travail vous faites) l'entrepôt de fichiers déjà développé l'aura toujours disponible. surtout avec des feuilles multicorps dubito vous pouvez exécuter une commande qui espionne tous les cadavres... Et ensuite, tu ne la mets pas sur la table ?

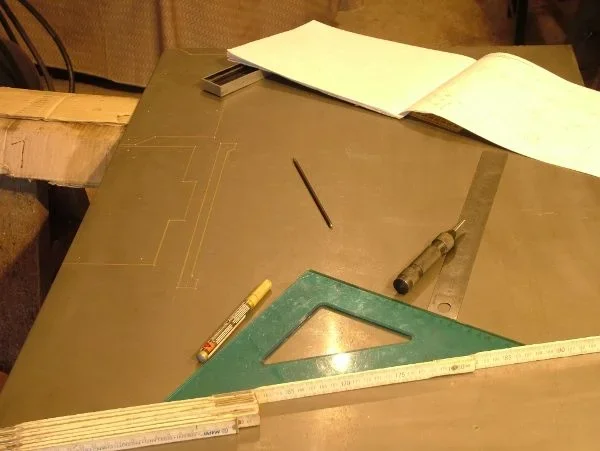

Je n'ai pas dit que je ne voulais pas travailler ! juste parce que je dois travailler je ne peux pas passer du temps à économiser des fichiers;-) . s'il s'agit de quotas, de tables, etc. etc. tout ce qu'un ordinateur ne peut pas faire je passe normalement les jours. concernant le suivi des pièces directement sur les plaques... J'ai aussi fait ma propre chose;-)Disegno di vari pezzi.jpgCe que je ne peux pas supporter, c'est de faire le travail répétitif qui ferait un pc, comme dans ce cas, vous ne trouvez pas ?

ouvrir et fermer des dizaines et des dizaines de fichiers pour les enregistrer dans un autre format... ne pouvait pas faire une commande qui agit sur plusieurs fichiers sélectionnés? - Oui.
Cependant, grâce à Massivonweizen, je vais essayer avec des macros

surtout avec des feuilles multicorps dubito vous pouvez exécuter une commande qui espionne tous les cadavres... Et ensuite, tu ne la mets pas sur la table ?
l'enregistrement dans dxf directement du côté devrait créer un dxf de la répétition aplatie, je pense qu'il en fait une pour la répétition, qui peut être sur un seul fichier (sons pour n feuilles) ou un fichier de feuille. vous pouvez également insérer les lignes de flexion, mais les chances ne le pensent pas.
en 2014 si je ne me souviens pas que les plaques multicorps n'étaient pas manipulées, donc je ne pense pas qu'il soit possible de le faire.
De plus, les plaques les exportent, mais je ne suis pas sûr qu'ils le fassent avec des corps normaux.
est certainement un travail qui nécessite cependant un contrôle pour vérifier qu'il a été exporté tout ce que vous vouliez et pas plus, qu'il a été exporté correctement, ajouter quelques cotes, ajouter l'épaisseur, renommer le fichier parce que je suppose que plaque de répétition3 partie1 n'est pas un nom de conception de fichier, ajouter d'autres données comme matériel et poids... Tu dois mettre la main dessus de toute façon. Il est donc préférable de le faire au début et d'extraire un par un

Je suis désolé, je ne comprends pas pourquoi vous êtes coincé sur les quotas et les lignes de flexion. ne sont pas des tableaux d'instructions pour le traitement (ce que je fais bien sûr à la main). sont les fichiers dxf qui vont à la découpe laser des plaques, contiennent le profil aplati juste. les travaux solides sont déjà prêts à les réaliser rapidement en exécutant un coffre-fort dans les pièces en tôle dxf. Seul problème... répéter mécaniquement pour chacune des milliers de pièces.
Je pense qu'il résout avec une macro et un sous-logiciel externe d'opérations par lots sur des fichiers solides, comme ce pac4swx... seulement qu'ils ne sont pas pratiques de macro et ne fonctionnent pas.

Bonjour.
Essayez cette macro, effectuez ceci:

macro pour l'exportation de pièces de tôle en dxf
la macro devrait être lancée dans un fichier d'assemblage, si elle trouve une partie en tôle alors:
- Oui. Ça s'ouvre.
- crée un sous-dossier avec le nom du matériau de la pièce s'il n'existe pas encore
- créer un sous-dossier avec la valeur d'épaisseur dans le sous-dossier du matériau
- pour chaque configuration de la pièce, dans le sous-dossier de l'épaisseur, enregistre le dxf de la configuration
- ferme la pièce et continue le cycle
- à la fin du message de processus apparaît

J'espère que tu peux le faire.


Pièces jointes

Bonjour.
Essayez cette macro, effectuez ceci:

macro pour l'exportation de pièces de tôle en dxf
la macro devrait être lancée dans un fichier d'assemblage, si elle trouve une partie en tôle alors:
- Oui. Ça s'ouvre.
- crée un sous-dossier avec le nom du matériau de la pièce s'il n'existe pas encore
- créer un sous-dossier avec la valeur d'épaisseur dans le sous-dossier du matériau
- pour chaque configuration de la pièce, dans le sous-dossier de l'épaisseur, enregistre le dxf de la configuration
- ferme la pièce et continue le cycle
- à la fin du message de processus apparaît

J'espère que tu peux le faire.
une curiosité : fonctionne-t-elle aussi avec le multicorps ?
Merci pour votre disponibilité, je lis volontiers vos interventions... professionnelles et compétentes.:finger:

Bonjour.
Essayez cette macro, effectuez ceci:

macro pour l'exportation de pièces de tôle en dxf
la macro devrait être lancée dans un fichier d'assemblage, si elle trouve une partie en tôle alors:
- Oui. Ça s'ouvre.
- crée un sous-dossier avec le nom du matériau de la pièce s'il n'existe pas encore
- créer un sous-dossier avec la valeur d'épaisseur dans le sous-dossier du matériau
- pour chaque configuration de la pièce, dans le sous-dossier de l'épaisseur, enregistre le dxf de la configuration
- ferme la pièce et continue le cycle
- à la fin du message de processus apparaît

J'espère que tu peux le faire.
Merci pour l'aide.
Je cherchais aussi quelque chose comme ça. un système qui m'expose la partie de feuille dans une répétition plate en dxf.
J'ai essayé la macro, mais ça ne marche pas.

Merci encore pour l'aide...

Bonjour.
Essayez cette macro, effectuez ceci:

macro pour l'exportation de pièces de tôle en dxf
la macro devrait être lancée dans un fichier d'assemblage, si elle trouve une partie en tôle alors:
- Oui. Ça s'ouvre.
- crée un sous-dossier avec le nom du matériau de la pièce s'il n'existe pas encore
- créer un sous-dossier avec la valeur d'épaisseur dans le sous-dossier du matériau
- pour chaque configuration de la pièce, dans le sous-dossier de l'épaisseur, enregistre le dxf de la configuration
- ferme la pièce et continue le cycle
- à la fin du message de processus apparaît

J'espère que tu peux le faire.
prouvé, il fonctionne et est très utile! Je vous remercie !

Merci pour l'aide.
Je cherchais aussi quelque chose comme ça. un système qui m'expose la partie de feuille dans une répétition plate en dxf.
J'ai essayé la macro, mais ça ne marche pas.

Merci encore pour l'aide...
Vous devez lancer le module principal pour le démarrer correctement, vous devez le lancer dans un fichier de ensemble.
Si vous avez déjà fait cela, faites-moi savoir où vous rencontrez le problème, il ne peut généralement pas travailler à un oui ou un non.

Bonjour.

Vous devez lancer le module principal pour le démarrer correctement, vous devez le lancer dans un fichier de ensemble.
Si vous avez déjà fait cela, faites-moi savoir où vous rencontrez le problème, il ne peut généralement pas travailler à un oui ou un non.

Bonjour.
Bonjour.

J'ai créé l'icône de la macro (comme cela ''save as' par exemple'), mais à l'intérieur d'un ensemble ne développe rien.
Quelque chose me manque certainement dans la création. Que voulez-vous dire par module principal.. .

Je vous remercie.

Quelque chose me manque certainement dans la création. Que voulez-vous dire par module principal.. .

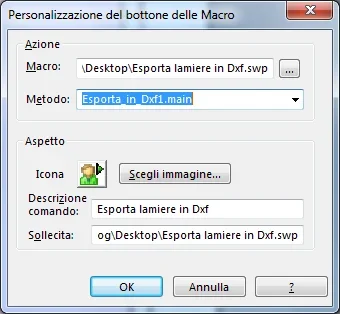

J'attache l'image pour faciliter l'explication.
Mais je pense que ça dépend de votre set ?
- Oui. Vous avez les draps dans les axiomes ?
- Les fichiers en tôle sont-ils des composants physiques ou virtuels ? avec des composants virtuels ne fonctionne pas
- les feuilles ont le matériel défini, sinon la macro ne sait pas quel dossier enregistrer le fichier.

sont toutes des conditions indispensables pour la manière dont la macro a été étudiée, sinon vous devez la coudre pour la mesurer.

Faites-moi savoir.

Bonjour.


Pièces jointes

  • Immagine.png
    25.1 KB · Affichages: 191
J'attache l'image pour faciliter l'explication.
Mais je pense que ça dépend de votre set ?
- Oui. Vous avez les draps dans les axiomes ?
- Les fichiers en tôle sont-ils des composants physiques ou virtuels ? avec des composants virtuels ne fonctionne pas
- les feuilles ont le matériel défini, sinon la macro ne sait pas quel dossier enregistrer le fichier.

sont toutes des conditions indispensables pour la manière dont la macro a été étudiée, sinon vous devez la coudre pour la mesurer.

Faites-moi savoir.

Bonjour.
Je vous remercie. .

J'ai les feuilles insérées comme parties dans un axième général.
les feuilles sont des pièces normales créées avec le module de feuille
des matériaux ont été imposés
la macro a été créée à partir de l'image attachée par vous.

Ce sera sûrement un décor de l'Assieme..

Essayez de créer un autre ensemble et mettez une feuille seulement à l'intérieur et enregistrer, puis lancez la macro.
s'il ne fonctionne pas essayer de créer une feuille simple et essayer avec cela.
s'il ne fonctionne toujours pas, s'il était possible, mettre la simple feuille créée avec son ensemble, alors voyons où est le problème.

Bonjour.

Essayez de créer un autre ensemble et mettez une feuille seulement à l'intérieur et enregistrer, puis lancez la macro.
s'il ne fonctionne pas essayer de créer une feuille simple et essayer avec cela.
s'il ne fonctionne toujours pas, s'il était possible, mettre la simple feuille créée avec son ensemble, alors voyons où est le problème.

Bonjour.
Essayez comme vous dites, mais rien... voici les fichiers joints. .

Merci beaucoup...


Pièces jointes
