Insérer des éléments normalisés dans le montage

[amanz]

Bonjour !
Je suis un enseignant et, comme je me suis autodidacte déjà enseignant sur la catia, je suis entré nx10 dans le programme d'étude de notre cours.

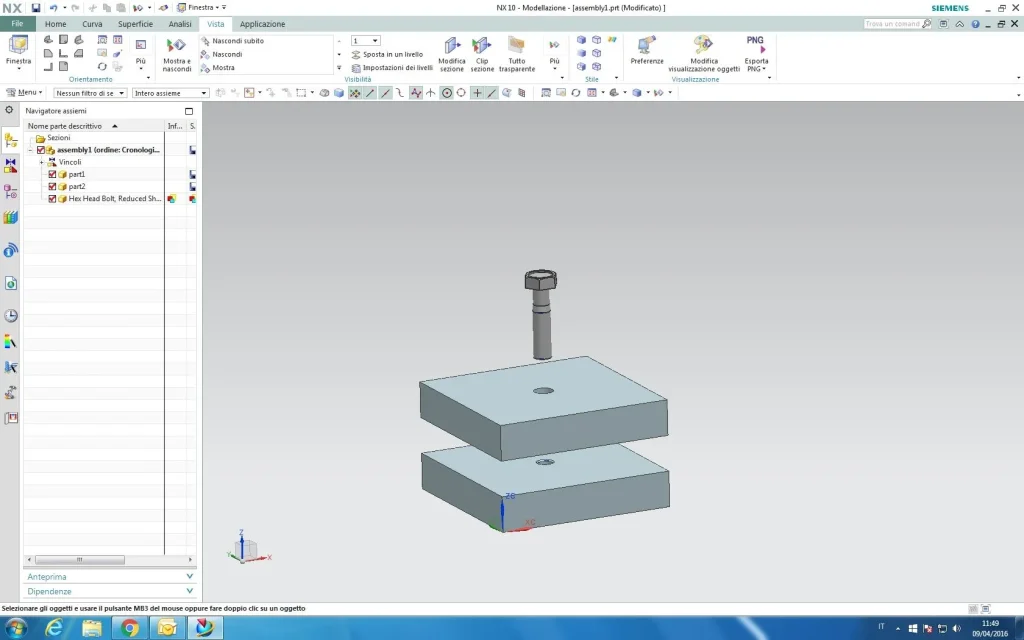

Maintenant, après avoir téléchargé la bibliothèque standard fournie par siemens, je peux insérer les composants (dans l'exemple une vis) et le lier à l'autre partie.

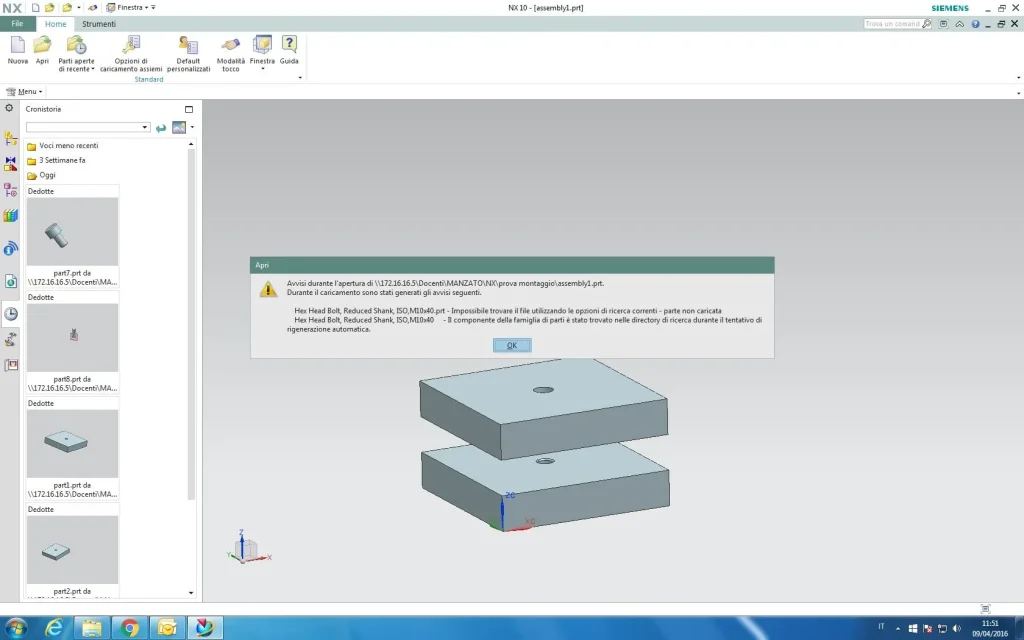

Après avoir enregistré les fichiers (ensemble et partie) et les avoir fermés, la vis n'est pas chargée à l'ouverture suivante et le message que vous pouvez voir sur l'image est affiché.
Tu peux m'aider ?

Je vous remercie.



[ceschi1959]

l'insertion d'une «normalisation» se fait, dans ce cas, en deux étapes:
création de fichier (c'est comme un fichier d'une famille de parties)
Enregistrer dans un répertoire qui n'est pas le travail.
vous devez faire l'une des deux choses:
enregistrer la normalisation dans le même répertoire où il y a l'axieme
ou
modifier les options de chargement axieme (fichier > options de chargement Je crois, mais je l'utilise en anglais) configuration telle que enregistrée '
nx offre d'autres possibilités, vous devez regarder l'aide sur axiemi et les options de chargement et beaucoup plus.

Bon travail

C



[amanz]

Merci beaucoup de paniers1959.
J'ai défini les options de chargement axiemi comme de l'image, j'ai aussi ajouté une rosette à l'assemblage et tout semble fonctionner.
J'ai toujours du mal à sauver la normalisée comme partie. l'embaucher dans le cadre du travail et faire un "sauver seulement une partie du travail", je reçois le message suivant. . . .
Par exemple, catia enregistre également des données normalisées dans le même répertoire en utilisant « saving management » et « propaga directory ».

Encore merci !



[ceschi1959]

Si je vois bien la normalisation est déjà sauvegardée (l'iconine est celle des familles de parties) de sorte que vous ne pouvez pas le gérer, pour faire quelque chose fait bien, vous devriez centraliser tous les pcs à un seul répertoire et l'insérer dans le chemin de recherche (voir dans l'aide doit être quelque chose ou connecté au site siemens https://community.plm.automation.siemens.com/ et recherchez la personnalisation du coron). Ce n'est pas simple.
Bonjour.



[amanz]

Merci encore. .
Je vais chercher la solution la plus fonctionnelle pour nos étudiants!!
Au revoir.



[wall87]

Bonjour à tous.
Je prends ce post dans ma main parce que je me trouve plus ou moins le même problème; J'ai essayé de chercher dans le lien marqué mais malheureusement il ne fonctionne pas; J'ai également essayé de chercher la personnalisation du cohon de braquage mais je ne trouve rien (peut-être je cherche).
J'essaie d'expliquer brièvement mon problème :
J'ai créé un dossier où j'insère un peu à la fois des composants comme la famille des parties;
Je fais le fichier 3d de la partie et puis je génère le krx.
Lorsque je travaille, je conserve tous les fichiers créés à l'intérieur d'un seul dossier (parce que pour la sauvegarde nous allons graver le dossier sur un dvd); Donc, je génère un ensemble où je crée les différentes parties dont j'ai besoin et insère aussi ma famille de composants réutilisables.
à ce point, cependant, ayant les paramètres d'ouverture de fichier du dossier la famille de parties ne m'ouvre pas et m'apparaissent les différents messages d'erreur cités par l'op.
Maintenant, je voudrais demander s'il y a un moyen de faire comprendre à nx qu'il y a des composants réutilisables à l'intérieur de l'axième et même si j'ouvre les fichiers du dossier il comprend qu'il doit chercher tous les fichiers dans le cahier mais plus reconnaître la famille de parties et aller chercher ces parties dans le dossier où je les ai créés?
J'utilise nx11.
J'espère avoir été clair, sinon demander et essayer de m'expliquer mieux.

Merci d'avance à ceux qui veulent m'aider.



[ceschi1959]

Salut, je n'ai pas compris quelques choses :
quand vous générez prt à partir de krx où vous l'enregistrez ?
quand vous ouvrez l'axieme local avec quelles options de chargement vous l'ouvrez?
faire la sauvegarde en copiant simplement le dossier? Et tu en as juste besoin au dossier ?
c.



[wall87]

En attendant, grâce à la réponse
le krx genero dans le même dossier où sauf les parties des composants réutilisables.
Quand j'ouvrirai, je m'assurerai que vous cherchez tous les fichiers dans le dossier.
Oui, la sauvegarde que j'ai besoin d'incliner et vous couvrez pratiquement le dossier dans le dvd.



[ceschi1959]

Je crois comprendre :
vous avez des répertoires où des fichiers prt réutilisables et un répertoire de travail sont générés.
pour ouvrir tous les fichiers les routes sont deux: pour utiliser les options de charge 'saved' ou pour donner explicitement les 'à partir des dossiers de recherche' (c'est-à-dire le travail un et celui où il y a le normalisé). Gardez à l'esprit qu'avec le premier ('comme sauvé') si vous déplacez un fichier d'un dossier à un autre ne le trouve pas. dans les « dossiers de recherche » que vous savez, ou vous devriez savoir, que si vous mettez trois points après le chemin que vous recherchez également dans les sous-dossiers. exemple, supposons que vous avez le projet dans le dossier c:\client\progettoxyz et la vis m10 dans le dossier c:\normalized\hexagonal tête invitations
alors vos « dossiers de recherche » seront :

c:\client\progettoxyz\
c:\normalisé\.. .

nx regardera dans le premier dossier et dans tous les sous-dossiers de normalisation.

que je sais qu'il n'y a aucun moyen de déconnecter les fichiers générés avec le krx si ne pas les renommer un par un.

Dis-moi si je t'ai aidé. Sinon vous me demandez toujours de trouver d'autres routes.

Bonjour.



[wall87]

Oui, vous avez raison.
Vous pourriez aussi faire comme vous dites, le seul problème est que je change souvent de conception et à chaque fois que je dois changer les paramètres d'ouverture; j'espérais une solution où j'ai tout imposé une fois et puis je la laisse comme ça mais je suppose que je vais devoir m'adapter.
Dans les messages précédents, vous avez cité une personnalisation de Rob Cohon, puis-je vous demander ce que c'est?



[ceschi1959]

Oui, vous avez raison.
Vous pourriez aussi faire comme vous dites, le seul problème est que je change souvent de conception et à chaque fois que je dois changer les paramètres d'ouverture; j'espérais une solution où j'ai tout imposé une fois et puis je la laisse comme ça mais je suppose que je vais devoir m'adapter.

Les options de chargement peuvent être sauvegardées et rappelées. Et quand vous ouvrez nx vous les rappelez.

Dans les messages précédents, vous avez cité une personnalisation de Rob Cohon, puis-je vous demander ce que c'est?

Il s'agit d'une personnalisation officielle qui vous aide à configurer les par défaut du client nx, et pas seulement centralement. Le discours est un peu long. Ces personnalisations sont ici: https://community.sw.siemens.com/s/topic/0to4o000000miiwwas/nx-customization-and-programmationVous ne trouverez pas ce nx11 parce que trop vieux.
si je peux me permettre: nx vous l'utilisez comme ceci ou vous êtes personnalisé avec des modèles de préférences et via; Vous l'utilisez pour votre entreprise ou êtes-vous une tierce partie?
Bonjour.



[wall87]

Je l'utilise avec des tampons personnalisés, même si je travaille encore dessus, et je l'utilise pour la société dans laquelle je suis.
