Outils pour dessins d'armures

[Dario1982]

Bonjour à tous, je vous demande un conseil: quel est le meilleur logiciel à intégrer avec autocad pour faire des armures? Je travaille pour une étude suisse, et en Suisse il est utilisé "bacad", je ne sais pas si quelqu'un le sait, je commence à l'utiliser récemment, mais c'est vraiment "woody" comme un programme, je vais fou de faire une simple armure d'une semelle intérieure dans une galerie.. Bref, je trouve cela peu pratique, il fait souvent des erreurs, etc. Si j'avais dessiné l'armure "main" seulement en utilisant l'autocad à ce moment, j'aurais déjà fini. pour l'avenir, je voudrais proposer à mon entreprise d'acheter un meilleur outil que cela.. basé sur vos expériences, savez-vous comment indiquer un bon logiciel dans ce sens? qui permet de travailler rapidement et de manière pratique. Merci beaucoup !



[Cristallo]

armure de la semelle de régularisation de la galerie ?
J'ai dû en faire un (nous parlons de l'exécutif à envoyer à ferriera pour obtenir l'armure produite) et entre l'inclinaison de la galerie, les changements du plan de régularisation par rapport à la galerie inférieure, et l'exécution des quais à l'intérieur de la galerie, j'ai été forcé de créer le 3d réel de la galerie, cmple des quais et de la semelle intérieure, et puis « glisser » le tunnel tous les 5m à bras section main par section.
s'il y en avait un qui faisait ça: 1) combien cela devrait-il coûter (ajout à l'autocad évidemment); 2) à quoi les concepteurs expérimentés utiliseraient-ils?
Programmes difficiles à faire armure. travailler aussi longtemps que les choses sont standard, et droit pour droite.
Dès que vous sortez de la norme ou que des chiffres irréguliers entrent en crise dans un moment. et les aumôneries restent pour vous, pas pour le producteur de tendre.



[Dario1982]

armure de la semelle de régularisation de la galerie ?
J'ai dû en faire un (nous parlons de l'exécutif à envoyer à ferriera pour obtenir l'armure produite) et entre l'inclinaison de la galerie, les changements du plan de régularisation par rapport à la galerie inférieure, et l'exécution des quais à l'intérieur de la galerie, j'ai été forcé de créer le 3d réel de la galerie, cmple des quais et de la semelle intérieure, et puis « glisser » le tunnel tous les 5m à bras section main par section.
s'il y en avait un qui faisait ça: 1) combien cela devrait-il coûter (ajout à l'autocad évidemment); 2) à quoi les concepteurs expérimentés utiliseraient-ils?
Programmes difficiles à faire armure. travailler aussi longtemps que les choses sont standard, et droit pour droite.
Dès que vous sortez de la norme ou que des chiffres irréguliers entrent en crise dans un moment. et les aumôneries restent pour vous, pas pour le producteur de tendre.

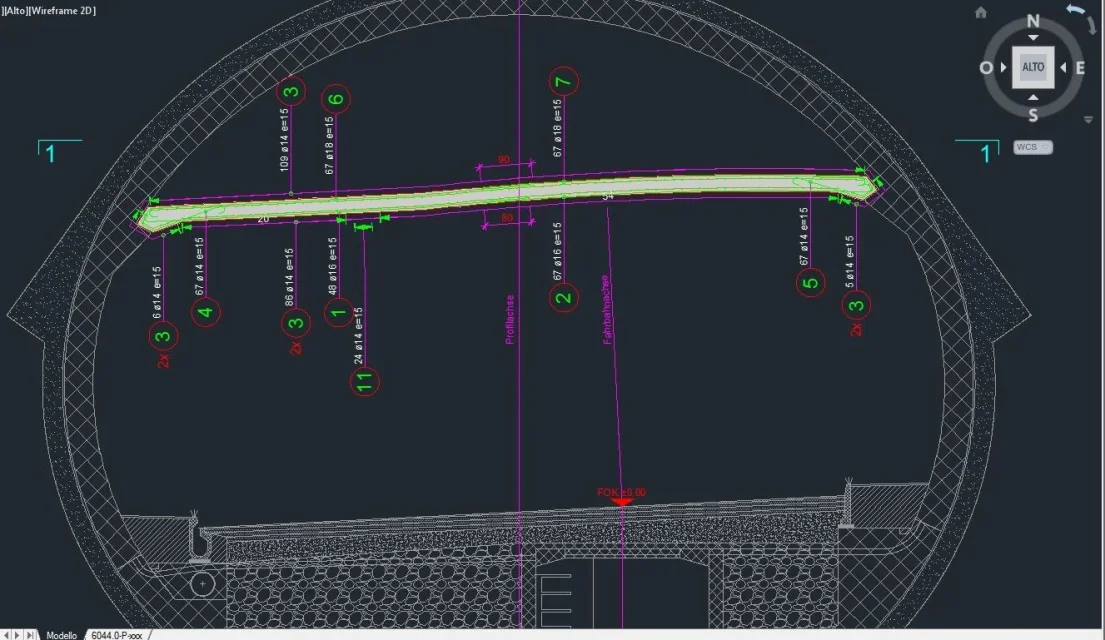

Merci beaucoup pour la réponse, Crystal. En fait c'est un "zwischendecke", un chevet dans le chapeau pour le passage de l'air pur, comme de jpeg attaché.
En fait, je me suis rendu compte que dès qu'il y a une forme particulière, elle entre en crise. le seul avantage est la création automatique de la liste de fer, mais pour le reste. .



[Cristallo]

Si, comme je l'imagine, la position de cette semelle intérieure n'est pas statique par rapport au tunnel, mais elle est parallèle au plancher de la route, vous aurez une section transversale qui varie presque continuellement.
En fait, 10cm de hauteur est plus ou moins que la galerie (et 10cm ne sont rien, à la fois pour la pente de la piste, et pour toute pente transversale due aux courbes, ainsi que les erreurs inévitables pendant la phase d'excavation) pour le voir s'élargir ou rétrécir même d'une manière remarquable. Je pense qu'avec un logiciel on ne sort pas une araignée du trou.
