tolérances géométriques de réglage et de calcul.

[giusy_v]

Bonjour tout le monde, je suis Jusy et j'ai un petit problème et j'espère que vous pouvez m'aider.
pendant quelques années J'ai traité des chaînes de tolérance, recevant les entrées nécessaires pour exécuter le calcul.
Maintenant, j'aimerais essayer de fixer des tolérances géométriques, mais je ne sais pas ce que je fais et j'espère pouvoir aider.


J'ai un tube en acier comme dans le joint Voir la pièce jointe estruso.pdf.
J'ai pensé à partir du travail et à considérer:
Extrusion
flexion
Découpe définitive

J'ai négligé les autres.
l'exutoire d'une pièce d'acier a une tolérance de +/-0,5 m par m, mais de cette façon je ne considère pas les tolérances dimensionnelles?
Quelque chose m'échappe,

Merci pour tous ceux qui peuvent m'aider.

Bonsoir.



[volaff]

mmmm... dans le cas de la tolérance géométrique, le critère est de comprendre quel est le but fonctionnel de la pièce.
un exemple stupide, si vous voulez tolérer avec la tolérance géométrique un roulement vous devez comprendre avec quels éléments cela entre en contact et quel but il a dans l'axième.
un point de départ, dans le cas du roulement, doit être le fait qu'il est monté sur un arbre pour lequel la première référence utile pour vous est l'axe de l'arbre: Je ne sais pas si j'ai expliqué.



[meccanicamg]

Les tolérances dimensionnelles sont des tolérances sur les numéros de taille.
Les tolérances géométriques sont des déformations géométriques ou des écarts de dimensions à l'intérieur de plans ou de limites droites.
Par exemple, votre section de tube carré peut se déformer en un tot parallélogramme.



[giusy_v]

Bonjour et merci à tous les deux.
Mon problème est que je dois partir de l'élément lâche, hypothéquer le traitement et remonter aux tolérances géométriques, puis piétiner l'axième dont il fait partie.
sont tubulaires pour construire une cabine d'un milieu agricole, donc servent principalement à créer une structure, puis à avoir des charnières pour les portes et enfin l'instrumentation et le revêtement qui seront à l'intérieur, un peu comme les bobines de voiture, mais les matériaux sont différents.

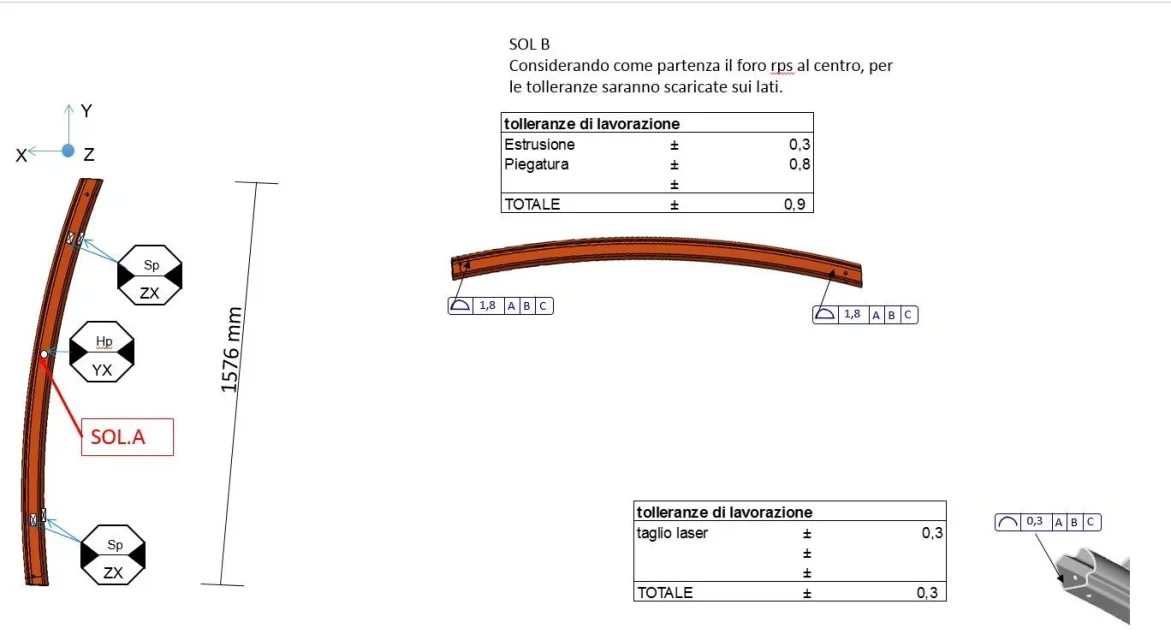

J'attache le calcul de la pièce lâche, à partir de laquelle j'ai obtenu des tolérances géométriques.
Je vous remercie.



[meccanicamg]

Je pense que vous devez l'imposer aux fournisseurs et le mettre en place. Si vous l'inverse, vous découvrez ces choses folles et même assez large.
Si la coupe laser sur un tube de cette taille est incorrecte +-0,3 mm, je dirais qu'il vaut mieux changer de fournisseur. autant que la rectitude des tuyaux, qui est certainement à la norme, mais les constructeurs les font tellement mal ne les vendent plus.
Je pense que tout doit être vu différemment.



[giusy_v]

Oui, ce sont des paramètres que nous allons donner au fournisseur, et nous lui dirons également quelle technologie utiliser, ils sont extrudés dans l'acier et je vais devoir faire des scénarios de plongée de technologies pour obtenir le bon compromis coûts-processus.
les pièces imprimées qui composent l'assemblage, en tenant compte des remplissages etc., je considère un +/- 0,5.

J'ai écrit ici pour voir où je peux améliorer mon analyse.
Si vous voulez me donner plus de détails, je suis là pour les lire.
merci et bonne soirée
