Configurations

[TECNOMODEL]

J'essaie d'affiner la méthode avec ce logiciel pour moi nouveau, maintenant je voudrais mieux comprendre le discours de configuration.
J'ai déjà vu que je peux créer une configuration dans laquelle représenter, par exemple, une position différente de certains composants, par exemple un verrouillage.
J'ai trouvé une idée et j'ai fait des preuves mais avec peu de résultats.
J'ai créé le modèle d'un verrouillage avec la configuration en position ouverte et l'ai enregistré (en .pkg)
dans un second .pkg j'ai une autre configuration où je représente d'autres composants en position ouverte.
chargement dans le .pkg à simple verrouillage .pkg, la configuration fonctionne.
si, cependant, celui déjà présent dans l'axe que du verrouillage unique est désactivé, si l'individu réagit, évidemment, l'axe est désactivé.
mon idée était de créer les différents blocages qui sont utilisés avec sa configuration d'ouverture, puis une fois inséré dans les différents groupes/équipements créer une configuration dans laquelle activer ceux des serrures individuelles.
le but final était d'avoir une configuration qui m'a fait voir ouvrir à la fois les composants et les différents verrous normalisés déjà à la bibliothèque, sans avoir à déplacer même ces derniers pour voir la condition.
C'est faisable ? Est-ce que j'ai eu la mauvaise façon de le faire ?

Merci de votre aide.

p.s. si la question n'est pas compréhensible, j'essaie de m'expliquer mieux.



[cacciatorino]

J'essaie d'affiner la méthode avec ce logiciel pour moi nouveau, maintenant je voudrais mieux comprendre le discours de configuration.
J'ai déjà vu que je peux créer une configuration dans laquelle représenter, par exemple, une position différente de certains composants, par exemple un verrouillage.
J'ai trouvé une idée et j'ai fait des preuves mais avec peu de résultats.
J'ai créé le modèle d'un verrouillage avec la configuration en position ouverte et l'ai enregistré (en .pkg)
dans un second .pkg j'ai une autre configuration où je représente d'autres composants en position ouverte.
chargement dans le .pkg à simple verrouillage .pkg, la configuration fonctionne.
si, cependant, celui déjà présent dans l'axe que du verrouillage unique est désactivé, si l'individu réagit, évidemment, l'axe est désactivé.
mon idée était de créer les différents blocages qui sont utilisés avec sa configuration d'ouverture, puis une fois inséré dans les différents groupes/équipements créer une configuration dans laquelle activer ceux des serrures individuelles.
le but final était d'avoir une configuration qui m'a fait voir ouvrir à la fois les composants et les différents verrous normalisés déjà à la bibliothèque, sans avoir à déplacer même ces derniers pour voir la condition.
C'est faisable ? Est-ce que j'ai eu la mauvaise façon de le faire ?

Merci de votre aide.

p.s. si la question n'est pas compréhensible, j'essaie de m'expliquer mieux.

Si vous voulez afficher le même subaxieme avec des positions différentes (par exemple le même cylindre, une fois ouvert et une autre fois fermé), vous n'avez pas à utiliser les configurations, qui répètent identiques dans tous les subaxiemi cndivisi, mais bien oui la commande "annulla selection partagée" (ou quelque chose de similaire, je vais à la mémoire sans avoir le logiciel sous la main).



[Kaji]

mon idée était de créer les différents blocages qui sont utilisés avec sa configuration d'ouverture, puis une fois inséré dans les différents groupes/équipements créer une configuration dans laquelle activer ceux des serrures individuelles.
le but final était d'avoir une configuration qui m'a fait voir ouvrir à la fois les composants et les différents verrous normalisés déjà à la bibliothèque, sans avoir à déplacer même ces derniers pour voir la condition.

La question fondamentale est:
- Tous les sous-groupes sont-ils partagés au sein d'un groupe monoparental et doivent-ils rester partagés en permanence ou sont-ils des espèces de groupes fictifs dont vous parliez dans les messages précédents?
- la configuration du groupe parent que vous voulez obtenir est avec tous les verrous ouverts ou juste certains et fermé d'autres?



[TECNOMODEL]

J'essaie d'être plus clair :

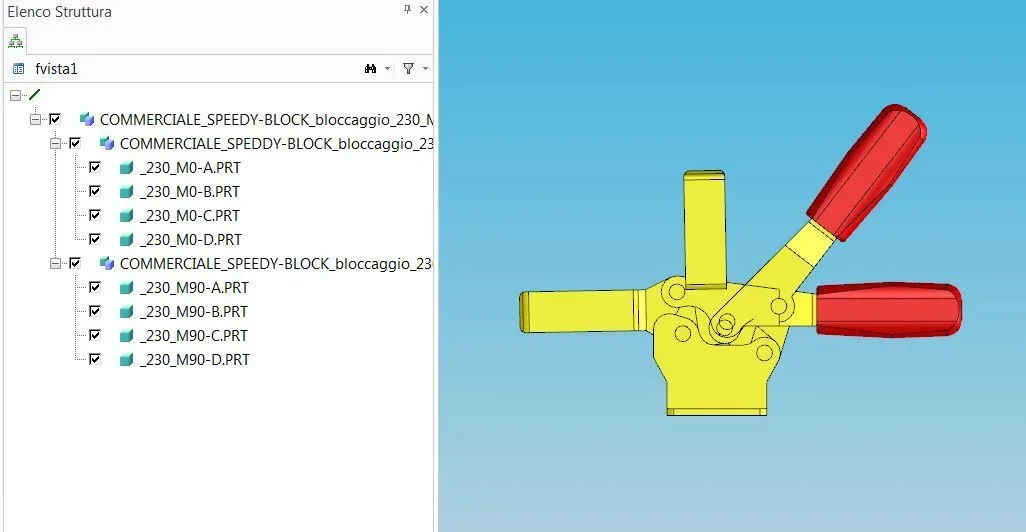

maintenant la bibliothèque du client contient des éléments comme cecicomme vous le voyez il est composé d'un groupe qui contient 2 autres groupes, un pour le verrouillage fermé et un pour la position ouverte.
chevauchement des doubles parties et, pour voir la même ouverture, vous devez aller chercher groupe par groupe et éteindre cela en configuration fermée.

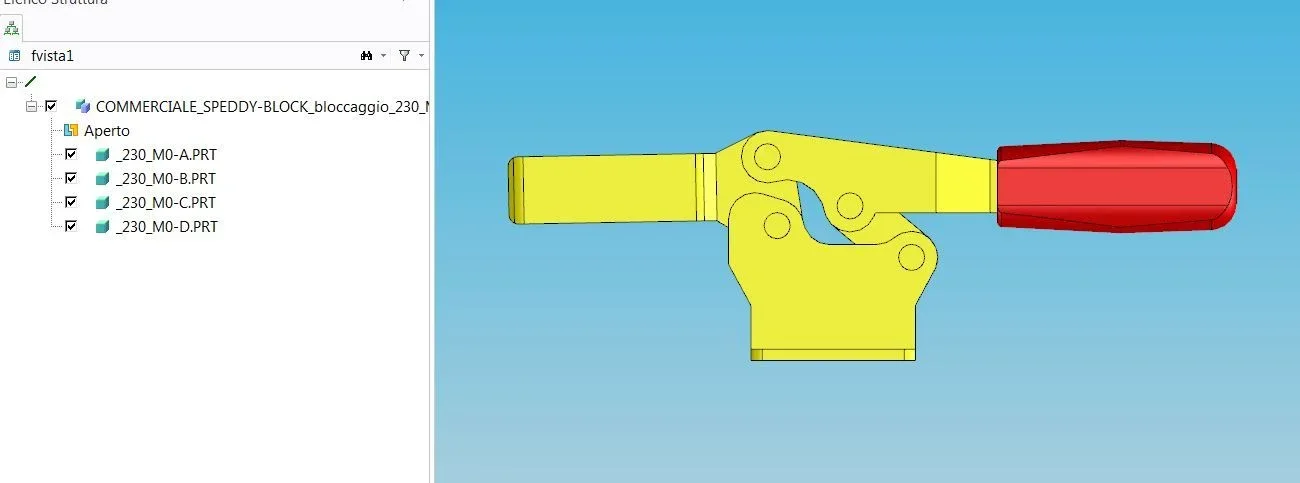

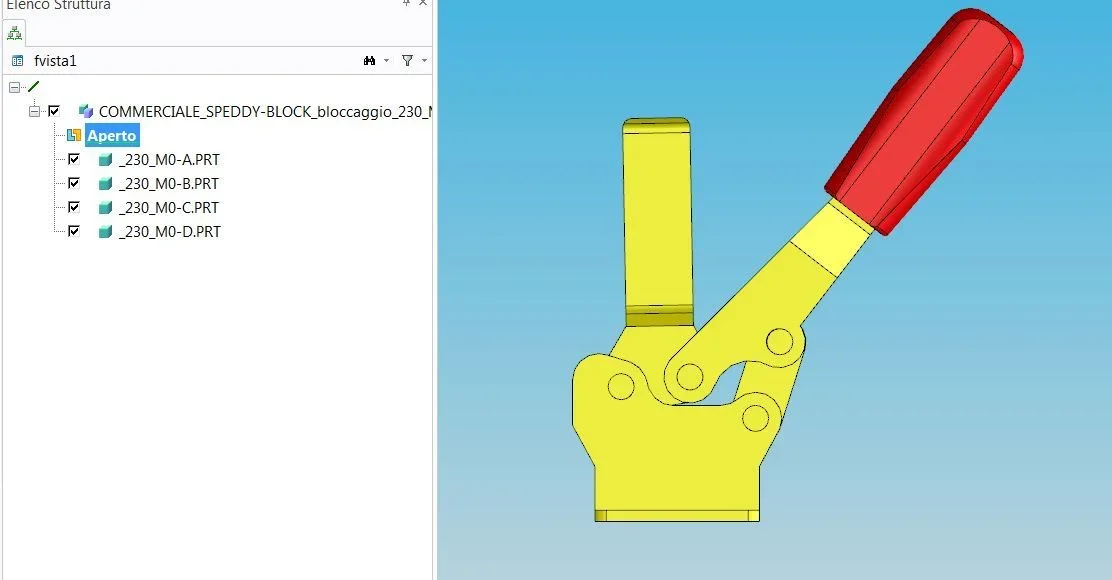

maintenant j'ai créé le même verrouillage de cette façonavec une configuration simple je la représente ouverteJe vais l'insérer dans un projet où j'ai, par exemple, un levier qui peut s'ouvrir et qui est arrêté par le verrouillage.
Mon idée était de créer la configuration avec le levier ouvert et à l'intérieur pour montrer la configuration ouverte du verrouillage.
seulement que si j'active la configuration du groupe principal, j'éteins celle du verrouillage qui est fermé, si celui-ci coupe celle du groupe principal et que le levier est en position fermée.
C'est ce que je veux faire ?



[Kaji]

Mon idée était de créer la configuration avec le levier ouvert et à l'intérieur pour montrer la configuration ouverte du verrouillage.
seulement que si j'active la configuration du groupe principal, j'éteins celle du verrouillage qui est fermé, si celui-ci coupe celle du groupe principal et que le levier est en position fermée.

d'après ce que j'ai compris, le verrouillage est un sous-groupe de la "conception de levier", s'il suffit de le faire:
- utiliser la copie de configuration sur la configuration "ouverte" du verrouillage
- lorsque vous ouvrez la fenêtre de votre choix, cliquez sur le bouton propriétaire et donnez en tant que propriétaire le « design lever »

ce faisant, tous les mouvements du verrouillage du sous-groupe et les différentes informations comme choix de l'objectif et le choix des parties à voir "on" lorsque vous activez la configuration, en commandant des éléments à la vidéo, sont transportés dans la configuration du groupe parent

si au sein du groupe parent, vous avez de nombreux sous-groupes de "verrouillage" partagés et vous voulez qu'ils voient tous les pers tant que vous couvrez la configuration d'un seul verrou au niveau supérieur et dans le groupe parent, la configuration ouverte aura tous les verrous ouverts.

Si au contraire, dans le groupe parent, vous avez plus de verrouillages de sous-groupes mais pas partagés, alors vous devez utiliser la commande de configuration de fusion et fusionner toutes les configurations de sous-groupes au niveau parent.

Enfin, si vous avez tant de groupes de verrouillage partagés et que vous voulez que certains soient ouverts et d'autres fermés, faites les étapes énumérées au début pour les ouvrir tous, puis utilisez la commande pour annuler les actions sélectives sur les parties des sous-groupes partagés que vous ne voulez pas ouvrir même dans la configuration ouverte du groupe parent et ramener ces parties à la position originale

Je pense, cependant, que dans votre cas il n'y a qu'un sous-groupe, alors copiez simplement la configuration en lui donnant en tant que propriétaire le groupe parent.

p.s. n'a rien à voir avec la configuration, mais il m'a semblé comprendre que le verrouillage est un groupe non indigène mais fourni de l'extérieur et ensuite importé dans la modélisation, si il est si bon d'utiliser sur toutes ses parties la commande de reconnaissance des biseaux que la commande reconnaît les raccords, en effet il est bon de le faire aussi sur le 3d qui vous donne votre client lui-même parce qu'ils auraient pu être créés par de vieux 2ds de moi10 sans soins.



[TECNOMODEL]

l'exemple affiché n'était que par exemple. l'équipement est, bien sûr, plus complexe et comprend différents groupes au sein du groupe qui définit tout l'équipement (est-ce ce qu'on appelle le père? ).

J'ai réussi à le faire fonctionner si je crée une configuration dans le groupe principal, alors le groupe de verrouillage doit être contenu dans le groupe principal et puis, par configuration, la chose fonctionne.

J'ai essayé de faire une copie, mais quelque chose ne va pas. si le groupe de verrouillage est contenu dans le groupe principal, la copie crée une nouvelle configuration dans le groupe principal, mais elle ne contient que la position ouverte du verrouillage lui-même et n'a aucune utilité.
si les groupes sont pour eux-mêmes le message ressort que les parties ne sont pas dans le propriétaire et ne créent pas la nouvelle configuration.
J'ai enfin trouvé un moyen, je crée une configuration dans le groupe principal et je vais rejoindre ceci les différentes configurations des serrures ou autres.
Merci pour les infos.

Quant à l'origine de ces blocages que je ne peux pas vous dire, ils les utilisent depuis des années comme ça, ils sont pkgs (1 par verrou) et ils font partie de leur bibliothèque.
