  • Auteur du sujet Auteur du sujet jim78b
  • Date de début Date de début

jim78b

Guest
J'ai remarqué que lorsque les dessins passent convertis ou par moi10 ou par des travaux solides si j'essaie de copier, déplacer un bloc ou même des polylines individuelles, vous ne voyez pas le bloc que je déplace ou la ligne...
Si j'entre dans le bloc, je vois que les arcs sont transformés en polylignes, j'ai essayé de les exploser et de retourner les arcs, une autre méthode est de changer l'épaisseur de 0.0001 à 0 puis tout revient pour être vu.
Je me demande si c'est un défaut d'autocade ?

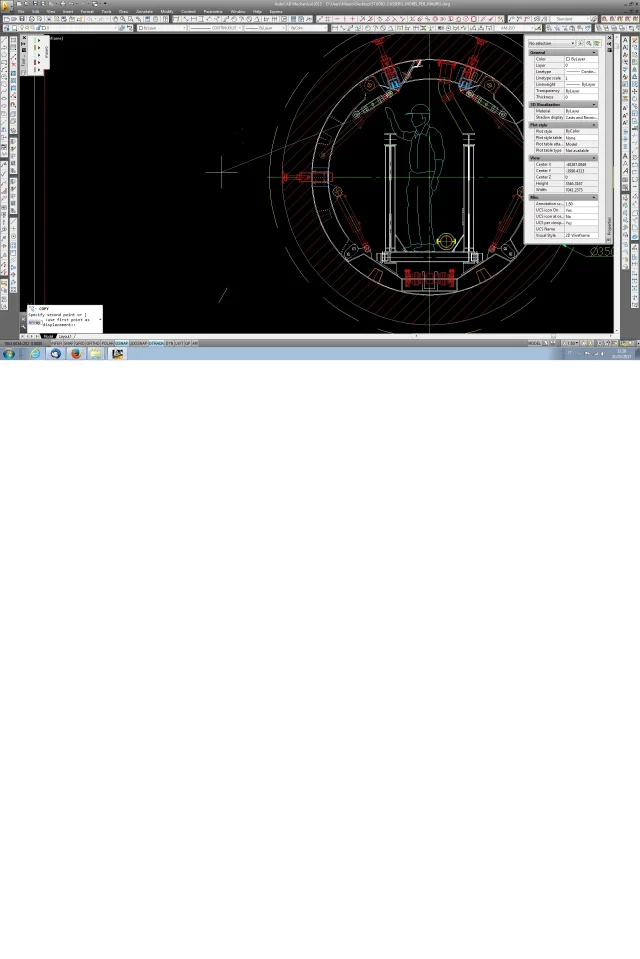

J'attache image et fichier, essayez de copier un bloc et faites glisser je ne vois pas quel glisser! .
grâce à l'attentionVoir la pièce jointe new block.dwgImmagine2.png

dans l'image vous voyez le glisser, les points oranges au-dessus du curseur et la ligne blanche vers le bas. Attendez une minute.
essayer de définir, après lecture dans le guide de ce que ces variables sont nécessaires
dragp1 fixe le taux de prélèvement pour le glissement avec régénération
dragp2 définit le taux d'échantillonnage pour la traînée rapide
http://assex.altervista.org/prog-grafica/variabli.htm

C'est toujours un problème de polyligne. mêmes objets (ce bloc par exemple olda$c244d7092_s) réalisés avec des lignes que vous voyez sans problème.

MassiVonWeizen a dit:
C'est toujours un problème de polyligne. mêmes objets (ce bloc par exemple olda$c244d7092_s) réalisés avec des lignes que vous voyez sans problème.
Cliquez pour agrandir...
Dans mon cas, je le vois, mais si je le déplace ou le copie pendant que je le déplace, je ne le vois pas. J'ai remarqué qu'en mettant le mode de remplissage 0 vous voyez en le déplaçant mais disparaissent toutes les contraintes! Alors je me demande de réinitialiser le cadenas ?

Je réinitialise l'autocad mais rien. C'est un bug pour moi ? - Oui.

Je le vois dans mon cas, mais si je le déplace ou le copie pendant que je le déplace, je ne le vois pas.
Cliquez pour agrandir...
J'ai toujours voulu dire ça. Si le même bloc que vous le faites avec des polylignes, comme il est maintenant, à la traînée vous ne le voyez pas.
Si vous le faites avec des flannes, faites exploser les polylignes, au train que vous voyez.

Ceci est attribuable au fait que les polylignes n'ont pas de largeur hors tout 0, mais 0,001. Je ne sais pas, mais je sais.
définir la largeur hors tout d'une polylinea 0 et vous verrez que l'aperçu fonctionne

le lis de ce fil fixe les polylignes, mais je ne sais pas si cela fonctionne pour ceux qui sont nichés. http://www.cad3d.it/forum1/threads/19150-modifica-spessore-polilinea

Encore merci ! Je dois les remettre sur 0. Maintenant je donne un oeil.
J'espère que c'est utile pour quelqu'un ce poste. Merci beaucoup.

ps: mais x savent puisque je les convertis aussi à partir de solides en dwg, n'est-ce pas une option de mettre dans des solides?
cmq J'ai autocad mech 2013 peut-être sur les nouveaux ne se produit pas

- le lisp ne fonctionne pas pour les nids

Il n'est jamais arrivé quelque chose comme ça avec des œuvres solides. aussi parce qu'il n'y a pas de règlement concernant les polylignes, seulement pour les splines.
le problème peut être que le modèle sur lequel le dwg est créé a défini la variable plinewid différente de 0. mais c'est seulement une hypothèse

si ce fichier que vous avez converti vous recommanderiez d'étudier le fichier de mapping solide puisque les entités dwg ont forcé la couleur et le type de ligne et ce n'est pas vraiment une belle façon de travailler

en plus de la méthode d'amener toutes les polylines à la largeur 0, qui sur un tel fichier le font à la main prend beaucoup de temps, une solution alternative est d'exploser toutes les polylines. dans ce cas, trouver un lis qui explose même à l'intérieur des blocs pourrait être relativement plus facile

MassiVonWeizen a dit:
Il n'est jamais arrivé quelque chose comme ça avec des œuvres solides. aussi parce qu'il n'y a pas de règlement concernant les polylignes, seulement pour les splines.
le problème peut être que le modèle sur lequel le dwg est créé a défini la variable plinewid différente de 0. mais c'est seulement une hypothèse

si ce fichier que vous avez converti vous recommanderiez d'étudier le fichier de mapping solide puisque les entités dwg ont forcé la couleur et le type de ligne et ce n'est pas vraiment une belle façon de travailler
Cliquez pour agrandir...
Ce ne sont pas mes dossiers. Cette fois, ils sont venus me voir10.
Cependant, je vois que souvent les arcs d'ouvrages solides les convertissent en polylinéaire.

Cependant, je vois que souvent les arcs d'ouvrages solides les convertissent en polylinéaire.
Cliquez pour agrandir...
qui peut dépendre du fait que ceux que vous voyez comme des arches sont en fait spline. Vous pouvez aussi les faire construire comme arcs, mais dans les vues pour la façon dont ils sont projetés ils deviennent spline. il suffit, toujours dans les travaux solides, que positionne le curseur sur l'entité et apparaît le symbole de ligne, arc, spline.... dans les options d'exportation vous avez le choix entre exporter l'asphalte comme tel ou comme polylinee

MassiVonWeizen a dit:
qui peut dépendre du fait que ceux que vous voyez comme des arches sont en fait spline. Vous pouvez aussi les faire construire comme arcs, mais dans les vues pour la façon dont ils sont projetés ils deviennent spline. il suffit, toujours dans les travaux solides, que positionne le curseur sur l'entité et apparaît le symbole de ligne, arc, spline.... dans les options d'exportation vous avez le choix entre exporter l'asphalte comme tel ou comme polylinee
Cliquez pour agrandir...
En fait, je me souviens qu'il y avait cette option, je serai prudent la prochaine fois.
péché personne ne peut confirmer cela au-delà de vous. Peut-être que dans les versions plus récentes d'autocad n'arrive pas. .

Ne fais pas quoi ? vous n'êtes pas dans votre tête, essayez d'être précis dans les explications.
Vous pouvez essayer de sauvegarder le fichier avec cela et de le rouvrir avec autocad, peut-être que vous êtes chanceux et résoudre le problème.
si vous avez des œuvres solides et de la vision (qui est libre) vous pouvez essayer le même processus même avec cela

ne fait pas ce que nous avons discuté jusqu'à présent . ou si vous transposez un exemple de bloc x, voyez ce que vous déplacez en autocad comme vous avez dit non.

MassiVonWeizen a dit:
Ne fais pas quoi ? vous n'êtes pas dans votre tête, essayez d'être précis dans les explications.
Vous pouvez essayer de sauvegarder le fichier avec cela et de le rouvrir avec autocad, peut-être que vous êtes chanceux et résoudre le problème.
si vous avez des œuvres solides et de la vision (qui est libre) vous pouvez essayer le même processus même avec cela
Cliquez pour agrandir...
Cependant J'aurais pu trouver un "boug" en autocad, j'ai remarqué que si polyline visages avec l'épaisseur 0.1 0.001 0.0001 si décalé, copo etc l'aperçu pendant le décalage ne le fait pas.

:wink: Je ne sais pas combien de bogues vous avez trouvé jusqu'ici dans l'acad. les candidats comme bêta-tester, vous seriez efficace.
