Connexions filetées

[Vicia]

Bonjour, les gars, j'aurai bientôt un examen et j'ai des problèmes représentant les vies mortelles et les vies des prisonniers. Quelqu'un pourrait-il m'écrire pas à pas la procédure exacte pour représenter les deux liens ?
(pour autocad 2d je parle)



[MassiVonWeizen]

Si vous expliquez vos problèmes, il serait plus facile de vous aider.
Dessins graphiques
pour la vis le diamètre nominal en grande ligne (faible terme pour faciliter la compréhension) et le diamètre de la ligne fine noisette
pour la belle-mère le contraire: diamètre nominal en ligne fine et diamètre de noisettes en ligne épaisse.
Je ne vois rien de difficile si vous pouvez utiliser la commande en ligne



[Vicia]

Mon problème est de représenter les deux liens. Quant au lien avec le boulon, j'ai compris comment ça marche et tout, mais pour la morsure et le prisonnier, je ne sais pas comment les représenter, ou mieux je ne connais pas la procédure en précision.



[MassiVonWeizen]

même vous n'avez pas été clair si vous ne pouvez pas utiliser le logiciel ou vous ne connaissez pas la partie technologique.
pour la première hypothèse vous devez faire un cours ou un tutoriel parce que pour vous dire de lancer la ligne de commande, à partir d'une mesure, fermer la ligne de commande peut certainement pas assez
Pour la seconde hypothèse, il suffit de prendre le baldassini, vademecum qu'un étudiant devrait avoir, et regarder la section dessins techniques page a-23 fig. 1
ou cherchez Internet organes filetés o connexion filetéeJe vais vous donner un océan de dispenses.



[Vicia]

même vous n'avez pas été clair si vous ne pouvez pas utiliser le logiciel ou vous ne connaissez pas la partie technologique.
pour la première hypothèse vous devez faire un cours ou un tutoriel parce que pour vous dire de lancer la ligne de commande, à partir d'une mesure, fermer la ligne de commande peut certainement pas assez
Pour la seconde hypothèse, il suffit de prendre le baldassini, vademecum qu'un étudiant devrait avoir, et regarder la section dessins techniques page a-23 fig. 1
ou cherchez Internet organes filetés o connexion filetéeJe vais vous donner un océan de dispenses.

Je sais comment utiliser le logiciel, c'est comme dessiner les deux vis le problème. comme la connexion avec le dessin du boulon, il n'est pas un problème et ne l'assemble même pas. Je ne connais pas la procédure, les étapes à suivre, du type: dessiner la tige, la tête, les mesures, comment les placer, le type de fil qui est différent du boulon. comme un livre que j'ai le chirone, je retourne à la maison "dessin industriel" si ne se trompe pas devrait être ce titre. Je cherche ce livre que tu as recommandé sur Internet.



[MassiVonWeizen]

Je suis Coccio, mais je ne comprends toujours pas.

en ce qui concerne la connexion avec le dessin du boulon il n'est pas un problème et ne l'assemble même pas

Si vous pouvez dessiner un boulon (vite+dado) comme vous dites, vous ne pouvez pas dessiner une vis (tête, tige...) s'ils sont la même chose?
le fil est toujours le boulon
les mesures les revenus, comme dans le cas du boulon, d'un livre ou d'un catalogue de viteria
Je ne vois pas ce que tu veux dire

pour le montage des dessins d'un côté de la vis, à côté du trou aveugle, chevaucher les deux choses et systèmes la représentation avec le type de ligne correcte



[Vicia]

ok c'est la morsure, la tête et la tige que je sais dessiner mais changer les mesures, et la représentation est différente.



[MassiVonWeizen]

C'est un exemple parmi les nombreuses personnes présentes sur le réseau.
la représentation que vous ne savez ce que c'est. personne ne peut te lire dans l'esprit
Maintenant vous dites

la tête et la tige que je sais dessiner

avant que vous disiez ça

Je ne connais pas la procédure, les étapes à suivre, du type: dessiner la tige, la tête,

les choses sont légèrement contradictoires

les mesures peuvent être trouvées sur n'importe quel catalogue de vis ou livre de technologie.

En outre, comment expliquer étape par étape comment faire un tel design? Faites une ligne là, faites l'axe, faites une autre ligne x de l'axe... puis vous donnez des directions, impossible à donner, pour faire le dessin que j'ai attaché, mais à vous ce n'est pas bon parce que ce n'est pas la bonne représentation.. et nous commençons de la tête toujours aveugle évidemment

Franchement dit, si vous devez faire un examen et vous ne pouvez pas tirer une vis dans un trou, la chose est grave et l'insuffisance est sacro-saint



[Vicia]

Peut-être que je ne peux pas bien expliquer.
Alors nous résumons dès le début, alors voyons si je peux me faire comprendre.
Je n'ai jamais représenté une vigne prisonnière et une vie morte. La seule connexion que j'ai faite était avec le boulon.
Maintenant, la vie morte et la vie en prison sont différentes du genre de connexion que je peux représenter. Quand je dis que je peux faire la tige et la tête, je veux dire je sais comment ils construisent mais seulement pour le boulon. dans les deux autres types de connexion la représentation est différente, dans le sens qu'il y a "plus de pièces". Je ne sais pas comment t'expliquer. Je vais joindre des photos de ce dont je parle.



[MassiVonWeizen]

parties des éléments brisés. tous les revenus misuire d'un catalogue
dessine l'écrou (parties de la vue avant où vous voyez l'hexagone et les revenus latéraux; les rayons, si vous voulez les faire, ils les taillent à l'œil)
dessine la rosette
dessine le prisonnier (qui est comme la tige de la vis mais avec une partie intermédiaire non filetée)
dessine la plaque avec le trou de croisement d'épaisseur x
dessine la plaque avec un trou épais

vous créez des blocs pour faciliter (au moins je pense) le positionnement
entre dans le changement local de blocs et élimine ou transforme les lignes d'entités qui se connectent



[Vicia]

C'est pourquoi, dans la pratique, il n'y a que ces différences. Pour les mesures que vous avez dites, je trouve tout dans les tables. J'essaie de te le dire, merci.



[Vicia]

Il n'y a donc que ces différences, et toutes les mesures que je trouve dans les tableaux. J'essaie de te le dire, merci.



[Vicia]

parties des éléments brisés. tous les revenus misuire d'un catalogue
dessine l'écrou (parties de la vue avant où vous voyez l'hexagone et les revenus latéraux; les rayons, si vous voulez les faire, ils les taillent à l'œil)
dessine la rosette
dessine le prisonnier (qui est comme la tige de la vis mais avec une partie intermédiaire non filetée)
dessine la plaque avec le trou de croisement d'épaisseur x
dessine la plaque avec un trou épais

vous créez des blocs pour faciliter (au moins je pense) le positionnement
entre dans le changement local de blocs et élimine ou transforme les lignes d'entités qui se connectent

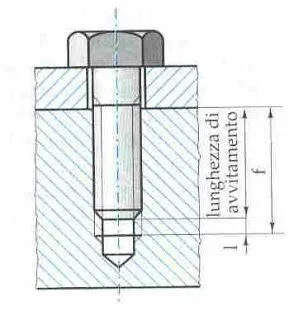

Salut, j'ai essayé de mordre, tu peux me dire à quoi ça ressemble ? A-t-elle été représentée correctement ? Les formules sont bonnes ? Et une dernière chose, pour faire le pourboire, l'angle de ce que ça doit être ? 90 degrés ou 120 degrés ?



[MassiVonWeizen]

Tu dois faire un prisonnier et dessiner une vis à tête hexagonale ? Tu devais le faire en autocad et placer un dessin au crayon. la cohérence n'est pas votre force
Tu devais le faire.
Bien sûr que tu pourrais au moins tourner l'image. mettre cela attaché à côté de nous dans le poste #6 et voir si il est correct
pour les formules Je t'envoie à ce débat où il est dit qu'ils sont vieux et dépassés (entre autres choses, vous êtes court-régional, donc vu le même sujet peut-être aussi du même cours)
l'astuce pour la pratique est à 120°, mais si les dessins à 100 ou 90° peu de matière parce que c'est un fait qui n'est pas énuméré et est inhérent au traitement (en fait, il serait de considérer le matreriale traité; Si l'enseignant lui dit que l'astuce aiguisé un engagé par l'initié qui faisait cuire.

Maintenant que je fais attention à ce n'est même pas la bonne section du forum car c'est un problème technique et non un logiciel.
Les modérateurs peuvent le déplacer
J'attache deux pdf où il est clair comment les boulons et similaires sont représentés et comment un foret est fait (lire, étudier et imprimer). Mais pendant l'année, qu'avez-vous étudié ? Avez-vous lu quelques pdf sur le net comme je l'ai recommandé ?Voir la pièce jointe punta elicoidale.pdf
Voir la pièce jointe _11_FilettatureECollegamentiFilettati.zip



[Vicia]

Il est fait en autocad, il est imprimé le dessin sinon vous ne l'avez pas bien vu! C'était pour mieux montrer les détails.
Puis j'ai dit que je devais être un mort et un prisonnier et pas seulement un prisonnier. Merci pour ces liens.



[MassiVonWeizen]

Il est fait en autocad, il est imprimé le dessin sinon vous ne l'avez pas bien vu!

C'est vrai. Je suis parti en quatrième place sans prêter attention. Désolé.

Il est fait en autocad, il est imprimé le dessin sinon vous ne l'avez pas bien vu!

vous pouvez joindre le fichier ou faire une capture d'écran (bouton d'impression. copier sur la peinture, découper le superflluo et enregistrer) et fixer l'image
