Petit exercice pratique_ Explication du principe de fonctionnement

[Produkt]

Bonjour tout le monde !
Je propose un petit exercice pratique pour les amoureux du genre:smile:

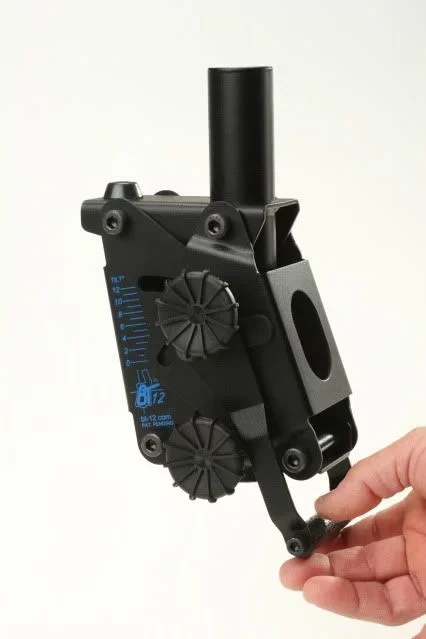

Je dois comprendre le principe de fonctionnement de la pièce proposée ci-dessous.

En particulier, je voudrais comprendre comment déplacer le levier peut obtenir une rotation et la traduction simultanée de la partie supérieure avec le verrouillage relatif de la position choisie.
la vidéo montre le composant en action (très intéressant:Routes.https://www.youtube.com/watch?v=x0cc1kqldo8recevoir un petit schéma avec le principe de fonctionnement de base serait top
Merci à tous !
curieux de connaître le résultat.
france



[stefanobruno]

C'est juste un jeu de leviers.
un "parallélogramme" avec des côtés de valeur différents, mais appropriés, pour atteindre les positions requises.
Est-ce un moyen de changer le point des paraboles? (Je l'ai regardé sans son, peut-être que le gars le dit aussi)



[Produkt]

Bonjour Stefano,
Merci pour la réponse même si j'ai encore du mal à comprendre l'opération complète. J'espère que d'autres personnes comme vous parleront de la discussion :
concernant votre question, ce n'est pas un pointeur de parabole même si vous pourriez l'utiliser en toute sécurité à mon avis. - Oui.

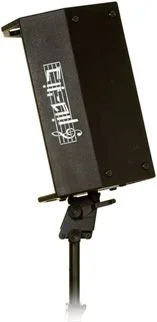

le composant en question doit être monté sur un trépied pour les haut-parleurs audio permettant d'orienter le boîtier selon le public.



[TECNOMODEL]

comme déjà dit stefanobruno est un simple parallélogramme avec des côtés asymétriques.
l'asola inclinée que vous voyez sur le côté fait cela, en déplaçant le groupe latéral, il en va de même en z.
la rotation contemporaine est donnée par la longueur différente des côtés du parallélogramme.



[Produkt]

:confus: Je vais essayer de lancer un croquis. Merci également à vous technomodel :smile:



[Produkt]

d'autres idées toujours appréciées.



[TECNOMODEL]

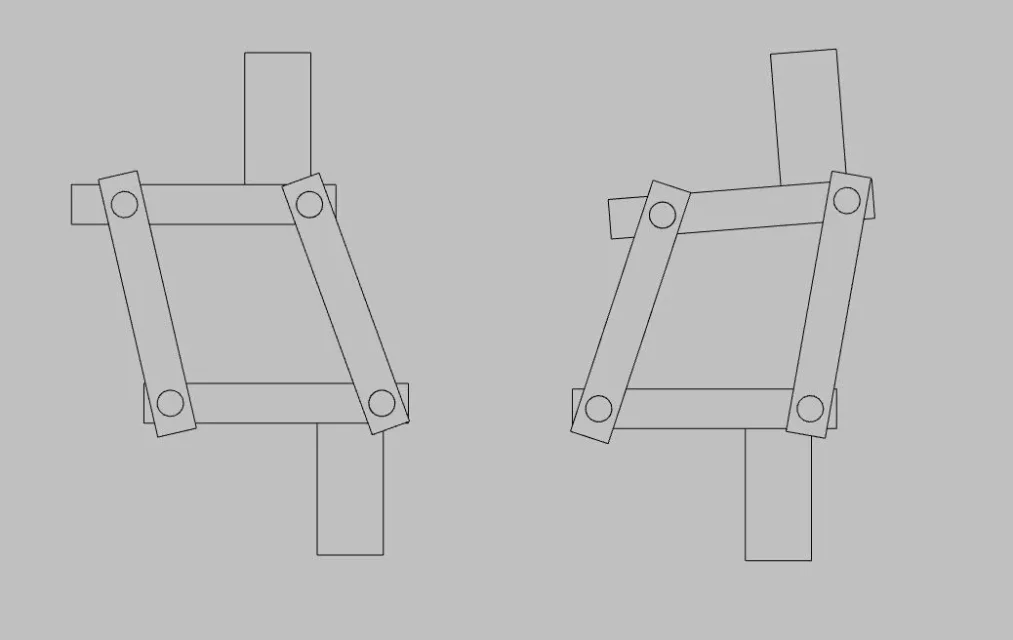

esquissés rapidement, simples mais fonctionnels.



[Produkt]

Génial ! Merci mec !
