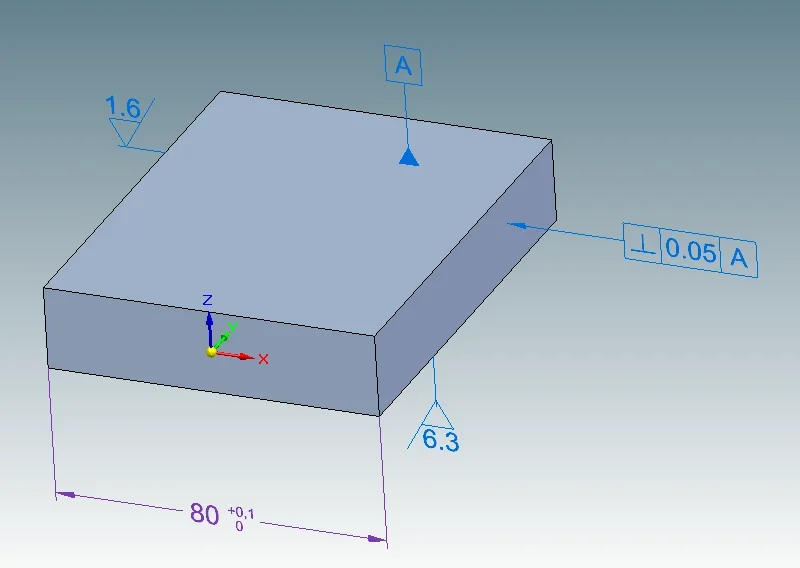

hier, un fournisseur de cad me parle de l'étape 242 spécifique, dont je n'avais pas encore entendu parler. Je suis allé chercher sur Internet et j'ai trouvé des nouvelles très intéressantes: c'est l'implémentation dans le fichier étape du soi-disant "pmi", c'est-à-dire les annotations 3d. Voici un article assez explicatif (en anglais):
https://www.engineersrule.com/solid-step-towards-mbe-step-242/le sujet le plus intéressant à cet égard est lié à la nécessité de l'archivage de documents à long terme des projets, et de créer simultanément des systèmes cnc capables de lire automatiquement les informations écrites en annotations de modèles 3D. Il y a quelques années, j'ai écrit un billet sur le forum : https://www.cad3d.it/forum1/threads/23391-archiviare-i-modeli-per-il-futuro
très grossièrement en ce moment nous avons:
1) étape 203: transfert de géométries soleil
2) étape 214: transfert de géométries+ couleurs
3) Étape 242 : transfert de géométries, de couleurs et de beaucoup d'autres choses comme métadonnées et annotations (03 x 14 = 42)
la spécification Je pense qu'il est encore dans la phase initiale, par exemple mon dernier modèle de bord solide déclare sereinement soutenir le format 242, mais alors si vous essayez d'exporter une partie annotée en 3d, vous obtenez un résultat similaire à 214, c'est-à-dire sans pmi.
