Bonsoir, j'expérimentais la possibilité de modeler une partie directement dans l'environnement de montage. J'utilise comme référence un cinématisme. J'ai cependant réalisé qu'après avoir modelé la pièce avec succès, je ne peux pas la lier au reste de l'assemblée pour qu'elle se déplace selon le reste du cinématisme, mais reste ferme dans l'espace. Comment puis-je m'assurer que les pièces générées dans l'unité de montage ont les contraintes correctes (pin, curseur) avec les autres pièces? Merci beaucoup.

Si vous dessinez en haut en bas à partir de zéro (et non avec des géométries déjà définies), vous devez d'abord assembler la partie vierge, avec des contraintes rigides; si la partie en question fait partie d'un cinématisme, vous devez changer le type de lien de rigide au cinématisme (cree fait la distinction dans cette grange contrairement à d'autres cad).
Attention si vous avez utilisé des références externes de la géométrie de l'ensemble en question ou de la copie, la première sera supprimée en rediffinant les fonctionnalités, la seconde sera mise à jour manuellement, sinon si vous déplacez le cinématisme et le laissez dans une position différente de la position « zéro », ils changeront toutes les fonctionnalités connexes.

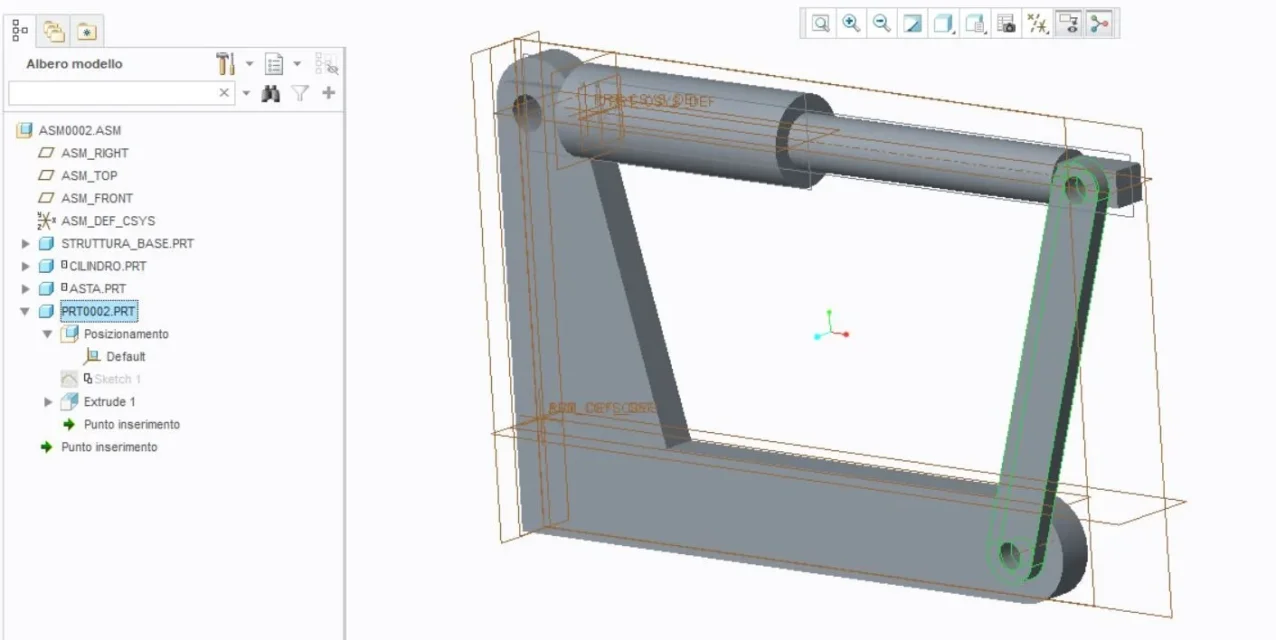

Cattura.JPGMerci pour la réponse, mais je ne comprends toujours pas. Je vais vous envoyer une photo. part002 est celui modelé dans l'axième. comme vous voyez son positionnement est par défaut et je n'ai aucune chance de l'éditer. par un clic droit sur le nom de la partie, entre les différentes commandes, je ne vois pas celui pour modifier les contraintes (balle orange avec crayon ). J'ai aussi remarqué que la longueur de la partie change si je déplace le cylindre et le pose autour de leur centre de rotation, que je ne veux pas. doit être la partie002, tournant, pour gouverner le bord de la tige dans le cylindre.

Voir la pièce jointe 48786Merci pour la réponse, mais je ne comprends toujours pas. Je vais vous envoyer une photo. part002 est celui modelé dans l'axième. comme vous voyez son positionnement est par défaut et je n'ai aucune chance de l'éditer. par un clic droit sur le nom de la partie, entre les différentes commandes, je ne vois pas celui pour modifier les contraintes (balle orange avec crayon ). J'ai aussi remarqué que la longueur de la partie change si je déplace le cylindre et le pose autour de leur centre de rotation, que je ne veux pas. doit être la partie002, tournant, pour gouverner le bord de la tige dans le cylindre.
Quelle version de créo utilise?
Si vous sélectionnez la partie0002 de l'arborescence (pas le positionnement) et que vous faites un clic droit, vous devez quitter le menu incluant la redifiction (juste boule avec crayon), de l'entrée des contraintes, supprimer la liaison par défaut (vous pouvez la désactiver, mais étant la liaison par défaut, cela n'a pas de sens) et mettre les contraintes cinématographiques.
la partie change de longueur, parce que vous avez modélisé directement sur le support et le cylindre, en les prenant comme références externes, le programme les garde ensuite comme références, en adaptant la partie; vous devez ensuite supprimer ces références, et donner des quotas absolus.
Normalement dans la conception descendante, vous travaillez de deux façons, ou en absolu (unique sur un système de coordonnées de composants statiques) ou par rapport à des contraintes propres de composants (à la fois rigides, mais surtout partie d'un mécanisme).
si vous voulez partir absolument, personne ne vous interdit, mais pour des composants comme ceux-ci, seul le support principal va en absolu, tous les autres composants, dans la simplicité relative et la vue, même sans références externes.

Voir la pièce jointe esempio.zipMerci encore pour la réponse. Utilisez Creo 3.0. Je comprends ce que tu veux dire, mais je ne sais pas où trouver la solution au problème. Je confirme que, en cliquant avec le bouton droit sur le nom de naissance fait directement dans l'ensemble, le bouton ne semble pas indiquer les contraintes. Je t'enverrai un dossier avec l'axième. Regardez si vous voulez. cette fois j'ai essayé d'assigner une longueur fixe de la bielle au lieu d'utiliser comme références les centres des trous des deux autres composants, mais comme vous verrez la partie002 cette fois au lieu de s'adapter aux mouvements du cinématisme s'écrase au moment de la régénération. J'espère que vous pouvez clarifier pratiquement les étapes à faire pour résoudre cela, parce qu'au niveau conceptuel je comprends, mais trouver le remède est une autre histoire. :-)

Voir la pièce jointe 48787Merci encore pour la réponse. Utilisez Creo 3.0. Je comprends ce que tu veux dire, mais je ne sais pas où trouver la solution au problème. Je confirme que, en cliquant avec le bouton droit sur le nom de naissance fait directement dans l'ensemble, le bouton ne semble pas indiquer les contraintes. Je t'enverrai un dossier avec l'axième. Regardez si vous voulez. cette fois j'ai essayé d'assigner une longueur fixe de la bielle au lieu d'utiliser comme références les centres des trous des deux autres composants, mais comme vous verrez la partie002 cette fois au lieu de s'adapter aux mouvements du cinématisme s'écrase au moment de la régénération. J'espère que vous pouvez clarifier pratiquement les étapes à faire pour résoudre cela, parce qu'au niveau conceptuel je comprends, mais trouver le remède est une autre histoire. :-)
le problème est dit rapidement: vous avez créé une partie ensemble, sans aucune partie étoile (le second menu après la création du modèle dans lequel vous appelez), vous avez ensuite modélisé en utilisant une surface de modèle existante à partir d'un croquis (qui contrairement à d'autres cad in creo vous pouvez les faire directement à l'intérieur des fonctionnalités).
Ceci a créé le lien par défaut qui est étroitement lié au croquis que vous avez fait et vous ne pouvez pas le supprimer, si vous ne supprimez pas le croquis.
puis pour résoudre:
-la naissance ouverte dans une autre fenêtre
- entrez le croquis si vous voulez le sauver.
- Vous comprenez.
-Annule avec extrusion
- J'aimerais des plans par défaut.
-dans la caractéristique d'extrusion et de broderie du croquis
-les contraintes des plans par défaut
- Revenez ensemble et vous verrez que vous pouvez le lier comme vous voulez.

l'esquisse saute parce que vous avez supprimé les références ensemble, mais vous n'avez pas celles de partie, d'accord jusqu'à ce que vous le déplacez, au mouvement minimum, le programme n'a plus de références absolues et ne peut pas régénérer la fonctionnalité qui a changé (à moi pas crascha, mais il va en erreur).
toutes les autres parties que vous avez faites, vous avez laissé une partie de départ ou vous avez créé les plans par défaut, cette bielletta plutôt pas.

creo n'admet pas les croquis sous-gagnés tels que les ouvrages solides ou les caties (en fait, ils lient aussi la géométrie, mais ils le font à leur manière), il doit avoir des références et tous les quotas pour définir la géométrie claire (bien qu'elle ne soit pas fixe), c'est sur cela qu'il fonde sa "robustness" ensemble.

Merci beaucoup!!!! à la possibilité d'ouvrir la partie dans un autre écran et de la recréer, j'y avais déjà pensé mais cela n'aurait pas de sens, vous auriez perdu tout l'avantage de modeler dans l'axième. au lieu de sauver l'esquisse, que je ne savais pas que vous pourriez faire, en deux secondes les portes et je le reniflerais et maintenant elle ne dépend pas du reste de l'axième et je peux le lier comme je veux. deux leçons en une, merci encore beaucoup!!

Ne pensez-vous pas que le forum est pour cela? ;)

garder à l'esprit que dans la conception du haut vers le bas avec creo (mais cela s'applique aussi à d'autres cads), il est essentiel d'avoir à la fois l'environnement, mais surtout les start-parts configurées correctement, sinon des problèmes comme ceux-ci se produisent, avec le risque élevé de passer à une étape avancée de la modélisation, et de ne plus pouvoir faire quoi que ce soit, devoir tout refaire du haut!
