cosmos:termoformatura di lamiera plastica

[afuc230]

bonjour tout le monde...

j'aurais besoin d'un aperçu de l'étude que je fais pour ma thèse avec cosmos.
je veux évaluer les déformations et les déplacements qui se produisent lors d'une thermoformation d'un film plastique, après avoir réglé la terminaison du film et les contraintes externes sur lui, les pressions en jeu commencent le solveur.
le problème est que la solution ne tient pas compte de la présence du moule mais me fait voir la feuille déformée comme si le moule sous-jacent n'était pas là..
je suis sûr que je vais devoir établir des relations dans les contacts entre la lamina et le moule, mais je ne comprends pas quoi... ? ? ?

quelqu'un peut m'aider...
vous savez s'il y a un programme spécifique pour ce genre de travail... ? ?

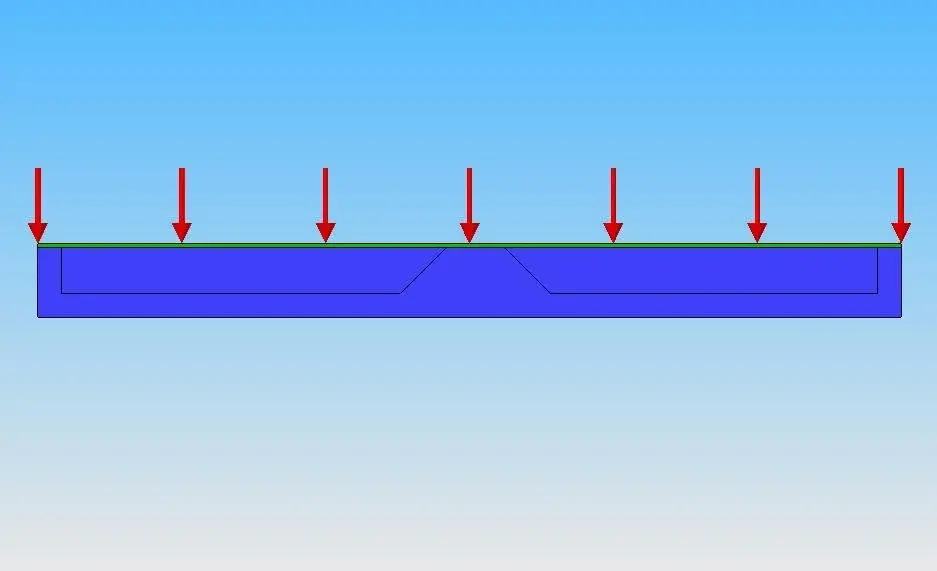

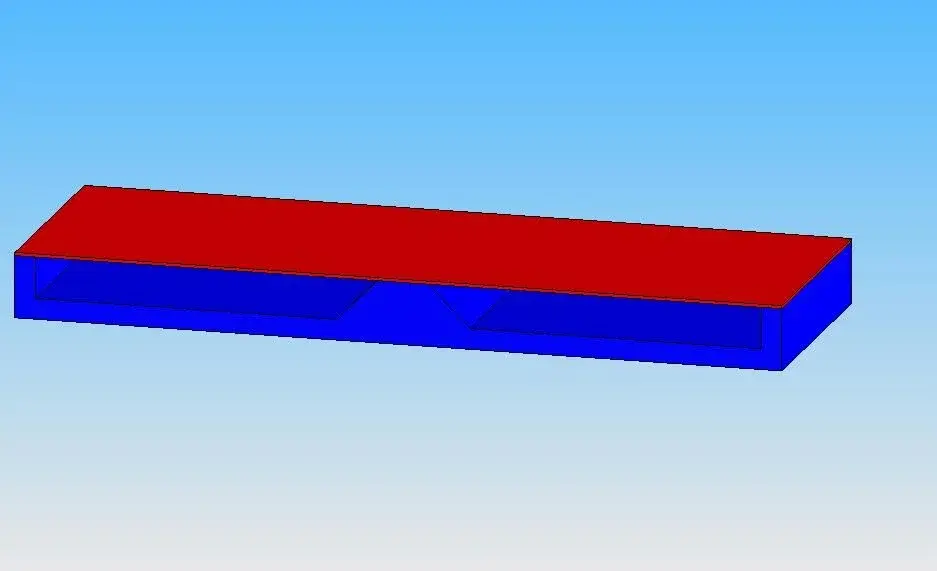

les images jointes sont un exemple de démonstration du problème.. .

je vous remercie. .



[boris\]

postez le modèle.
une petite question banale: avez-vous bien défini les contraintes?



[afuc230]

je n'ai placé que celui sur les murs extérieurs de la feuille qui sont bloqués. . . .
le problème est qu'il servirait une contrainte pour s'assurer que la déformation de la feuille suit le profil du moule ci-dessous, mais parmi ceux qui sont présents, je ne comprends pas qui peut être celui qui convient.
cependant j'ai posté le fichier, la pression supérieure et 5 bars alors que la lamina pvc est à la température de 140 degrés. .


je vous remercie.



[Whooring]

dans la version 2009 vous pouvez définir un corps comme infiniment rigide.
je pense qu'avec cette fonction vous résolvez le problème en mettant le moule comme infiniment rigide, de cette façon la feuille sera forcée de déformer dans le moule



[afuc230]

merci d'avoir pleurniché... maintenant, j'essaie de voir ce qui se passe...
