aide à la conception de modèles

[fedele14]

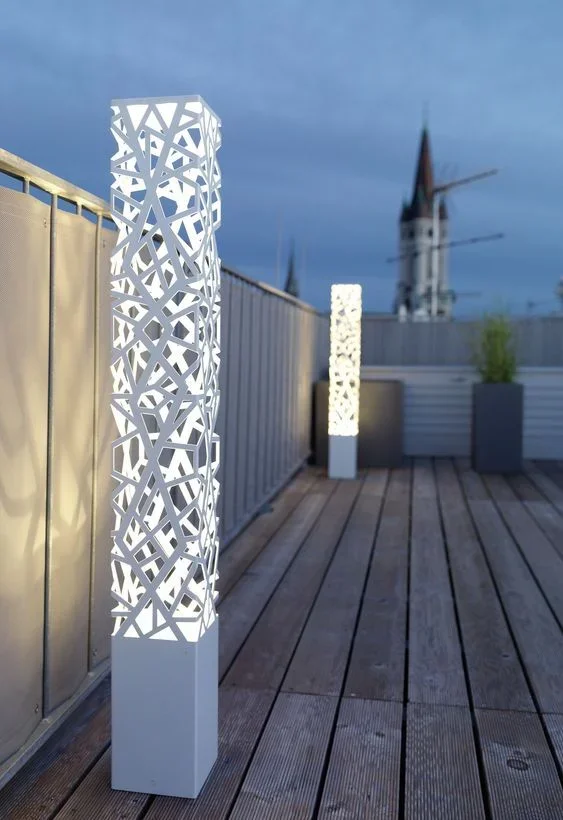

Bonjour à tous, je devrais dessiner une feuille avec une parcelle similaire à celle sur la photo, mais avec autocad je ne peux pas trouver une commande qui m'aide et simplifier dans le dessin de cette parcelle. la conception doit ensuite être enregistrée dans dxf et exportée pour être réalisée au laser.
Voulez-vous m'aider et me conseiller quelques commandes, comment faire fonctionner ou un logiciel autocad alternatif pour simplifier mon travail?
Merci beaucoup.



[MassiVonWeizen]

si vous le faites avec autocad, vous devez certainement travailler en 3d, faire des coupes (dont je ne connais pas la commande) et puis le développement (voir débat)
ou utilisez l'un des nombreux cads tridimensionnels qui coûtent un coup ou vous cherchez entre moi cad free mentionné dans le forum



[fedele14]

pour moi il suffirait aussi de travailler en 2 d et de réaliser la conception avec cette parcelle



[MassiVonWeizen]

et ensuite où est le problème. utilise autocad
Dessinez le côté du côté et à l'intérieur vous faites les silhouettes des portraits.
répéter pour 4 côtés
vous calculez la quantité de matériel nécessaire pour plier, insérez-la entre les 4 formes des côtés faites précédemment et vous avez obtenu votre feuille à envoyer à la laserista
