Dubbi sur les axes de symétrie

[woodok]

Bonjour à tous.

J'ouvre cette discussion parce que j'aurais quelques doutes sur l'utilisation d'axes de symétrie dans les dessins 2d avec autocad.

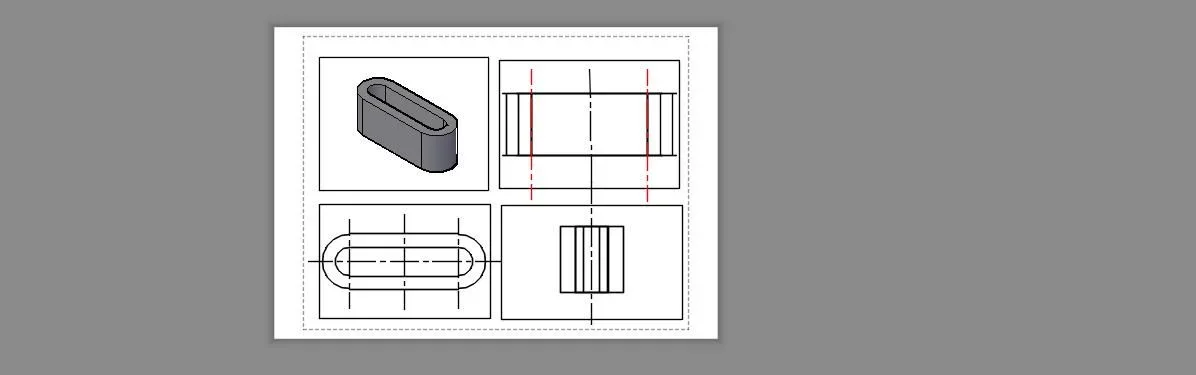

Dans le premier cas, j'ai un long support perforé où j'ai dessiné des axes de symétrie sur toutes les vues,
Mais dans le côté, j'ai marqué deux axes de symétrie en rouge parce que je ne sais pas s'ils vont vraiment
marqués ou non:
Dans le second cas, au lieu de cela, j'ai un trou à base carrée, généralement les trous sont faits circulaires de sorte que le problème ne se poserait pas, mais j'ai des doutes sur ce cas particulier, si les axes de symétrie marqués en rouge sont effectivement mis ou non (parce que le traiter comme un trou circulaire, dans la vue latérale vous pourriez effectivement confondre entre carré et circulaire):Je remercie d'avance quiconque m'aide à résoudre ces doutes (qui semblent triviaux).

En attendant la réponse, salutation.



[MassiVonWeizen]

premier dessin:
Les planches s'en vont. Il n'y a pas de bords tangents (ou, dans les cas extrêmes, ils doivent être représentés avec une ligne fine). La troisième vue vers le bas n'a besoin de rien. Les projections sont erronées.
deuxième dessin:
s'il s'agit d'une citation symétrique, sinon ils sont superflus. la vue latérale n'affecte pas la compréhension de la fouille car elle sera inscrite comme carré et non comme cercle. mauvaises projections
ingénieur et ne peut pas être un objet simple?



[woodok]

Merci pour la réponse

Je voulais souligner que les dessins que je les ai présentés comme des exemples individuels des différents points de vue, sans suivre la logique
de projections orthogonales, puisque je n'étais intéressé que par le discours des axes de symétrie. les pièces que je les ai créées rapidement en utilisant un style d'affichage de cadre filaire, les vues qui en proviennent ont donc quelques lignes représentées à tort.
