GAZ DE FILETTATURE

  • Auteur du sujet Auteur du sujet Pocoyo
  • Date de début Date de début

Pocoyo

Guest
Bonjour à tous, après des années d'utilisation caty, je commence à utiliser creo; Une chose que je trouve très étrange, est la citation des fils de gaz uni - iso 228: la mise sur la table non pas les quotas avec la bonne désignation, mais avec le symbole ø suivi de la valeur en mm... quelqu'un m'a dit que je crée n'utilise pas la désignation type g 1/2", et il est normal que vous utilisez plutôt ø 20,9; personnellement je trouve cela étrange.

C'est vrai ?

Merci pour l'attention.

si vous avez utilisé le trou de fonction et utilisé le gaz, à la table la désignation du fil, ce n'est pas un quota à mettre, mais il est dans les notes d'activer avec la commande "active/non active", comme pour les quotas du 3d.

320i S a dit:
si vous avez utilisé le trou de fonction et utilisé le gaz, à la table la désignation du fil, ce n'est pas un quota à mettre, mais il est dans les notes d'activer avec la commande "active/non active", comme pour les quotas du 3d.
Cliquez pour agrandir...
320i S a dit:
si vous avez utilisé le trou de fonction et utilisé le gaz, à la table la désignation du fil, ce n'est pas un quota à mettre, mais il est dans les notes d'activer avec la commande "active/non active", comme pour les quotas du 3d.
Cliquez pour agrandir...
Bonjour.
Si je fais un trou dans le model3d, je peux sélectionner iso (c.-à-d. threads métriques) puis unc et unf.
Dans les deux cas, ça me donne un trou de 12,7 ne me donne pas le symbole du fil à gaz.
J'ai tort ?

gas et bspp threads seraient mieux de les séparer, pas à l'intérieur d'autres groupes de threads, vérifier dans le dossier "trou" si le fichier est présent, sinon, vous pouvez facilement trouver le fichier à télécharger ici sur le forum.

320i S a dit:
gas et bspp threads seraient mieux de les séparer, pas à l'intérieur d'autres groupes de threads, vérifier dans le dossier "trou" si le fichier est présent, sinon, vous pouvez facilement trouver le fichier à télécharger ici sur le forum.
Cliquez pour agrandir...
Pouvez-vous me dire où est le dossier du trou et comment il fonctionne ?

Il y a un dossier "trou" dans le répertoire d'installation ou où il pointe la configuration. pro pour les normes de forage, à l'intérieur il y a des fichiers .hole qui peuvent être modifiés avec un bloc-notes pour insérer/modifier la liste des trous possibles.
Vous pouvez faire d'autres tables pour les trous les plus fréquents/particulièrement, il suffit d'ajouter le fichier approprié avec un nom différent dans le dossier ci-dessus.
Faites attention que si vous faites une table de votre table, il y a dans l'en-tête en haut de l'intérieur du fichier .hole, le nom qui sera utilisé dans creo pour l'identifier, si le nom est égal à un autre présent, vous ne le facturerez pas.
pour voir la nouvelle table de forage, il faut redémarrer creo.

320i S a dit:
Il y a un dossier "trou" dans le répertoire d'installation ou où il pointe la configuration. pro pour les normes de forage, à l'intérieur il y a des fichiers .hole qui peuvent être modifiés avec un bloc-notes pour insérer/modifier la liste des trous possibles.
Vous pouvez faire d'autres tables pour les trous les plus fréquents/particulièrement, il suffit d'ajouter le fichier approprié avec un nom différent dans le dossier ci-dessus.
Faites attention que si vous faites une table de votre table, il y a dans l'en-tête en haut de l'intérieur du fichier .hole, le nom qui sera utilisé dans creo pour l'identifier, si le nom est égal à un autre présent, vous ne le facturerez pas.
pour voir la nouvelle table de forage, il faut redémarrer creo.
Cliquez pour agrandir...
J'ai travaillé sur le dossier du trou. n'est cependant pas dans le répertoire de lancement.1547563730498.pngUne fois que vous trouvez ce dossier, je ne comprends pas comment je peux voir quels types de trous sont à l'intérieur et comment l'utiliser.

il y a un dossier spécial auquel les points config.pro, si l'option n'est pas spécifiée et puis le dossier, reste l'installation par défaut, puis les nouveaux fichiers, doivent être mis là.
le programme les charge tous au moment du démarrage (comme les autres fichiers).
il ne suffit pas de les mettre dans le dossier de lancement de toute façon, le dossier doit être spécifié (ce qui doit être fait s'il y a des fichiers édités ou ajoutés).
le programme télécharge le fichier et lit les variations écrites à l'intérieur, de sorte qu'ils sont visibles dans les fonctionnalités appropriées.

320i S a dit:
il y a un dossier spécial dans lequel les paris config.pro, si l'option n'est pas spécifiée et puis le dossier, reste l'installation par défaut, puis les nouveaux fichiers, doivent être mis là. le programme les charge tous au moment du démarrage (comme les autres fichiers).
il ne suffit pas de les mettre dans le dossier de lancement de toute façon, le dossier doit être spécifié (ce qui doit être fait s'il y a des fichiers édités ou ajoutés).
le programme télécharge le fichier et lit les variations écrites à l'intérieur, de sorte qu'ils sont visibles dans les fonctionnalités appropriées.
Cliquez pour agrandir...

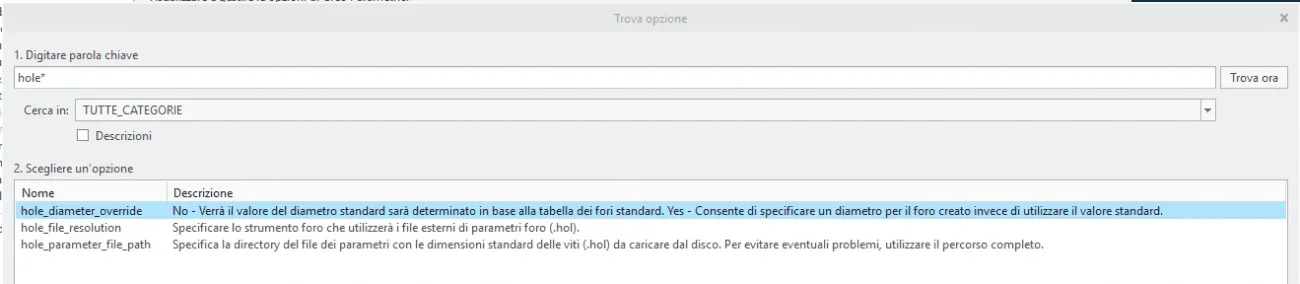

comment spécifiez-vous le dossier? sur l'édition de configuration ? (image jointe)
De plus, dans le dossier de trou par défaut (photo ci-dessus) y a-t-il des trous à gaz ?


Pièces jointes

  • 1547570601567.png
    70.6 KB · Affichages: 71
Bonjour à tous, je suis nouveau au forum, je rencontre dans la citation des trous de gaz. dans le tableau faisant la commande montre les annotations le diamètre est cité sous forme métrique et non avec g 3/4 (par exemple). de nombreux fournisseurs trouvent inhabituelle la nouvelle forme de liste du trou de gaz sous forme d'annotation/note... avez-vous des solutions pour me proposer de montrer la part dans le formulaire conventionnel?
pour les citer aujourd'hui dans le texte citation &screw_siza:fid_numéroïde mais il est très inconfortable et pas pratique, entre autres choses de forcer le texte du quota avec @o est inconfortable comme changer le trou pour un changement nécessaire, le trou change mais le quota de texte reste l'ancien.. .
Je vous remercie.

Merci pour la réponse. J'ai essayé de changer la syntaxe du fichier spécifique.hol.

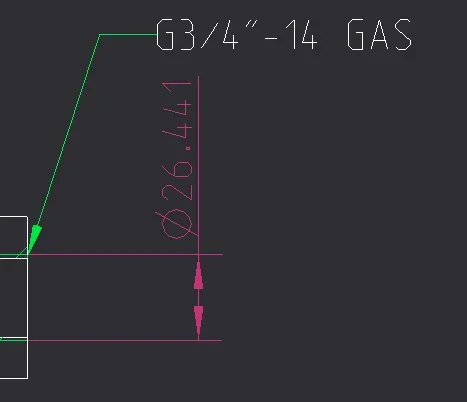

En fait le texte de la note varie, ce qui ne change pas est la citation du diamètre dans le tableau 2d, je fixe l'image pour comprendre.
Ce que j'aimerais réaliser, c'est que le 26.441, il est devenu l'équivalent gaz g3/4.
dans le fichier texte la syntaxe est cette callout_format &fastener_id &thread_series, mais je crains que cela ne s'applique qu'en tant que note et non en tant que citation de texte.


Pièces jointes

  • Cattura.PNG
    1.8 KB · Affichages: 23
Ok, merci. Je pense que c'est le seul moyen pour le moment. J'espérais qu'il y aurait une optimisation du programme pour résoudre ce problème.

ce choix est également dicté par le fait que les formats de la prochaine étape, détectera les notes automatiquement pour le passage direct aux caméras.

Toujours rien ne vous interdit d'obtenir un fdu pour vous tenir prêt quand vous voulez.

l'idéal pour moi était d'avoir dans "automatique" le quota avec les bons mots, mais il est également correct votre discours avec fdu.
Je vous remercie.

320i S a dit:
ou conserver la note ou le fort par référence à la partie de la note portant le nom du fil.
Cliquez pour agrandir...
Bonjour à vous deux.
J'ai un tel problème. plus que toute autre chose mon problème est lié au fait que nous sommes plus d'utilisateurs à mettre la main sur des fichiers, considérant que nous faisons r&d sur des machines qui peuvent s'étendre même pendant plusieurs mois.
Si je donne une part de risque à la main que, en changeant le trou, la taille écrite sur le quota est incorrecte.
Pourriez-vous alors insérer le texte de la note dans le quota? Ce faisant, au moment où je changerais le trou, j'actualiserais également le mot dans le quota.

Je pense que la syntaxe indiquée par Le nom de l'auteur est le suivant: (callout_format &fastener_id &thread_series) doit simplement être implémenté avec la fonctionnalité (hole_1) ou note (note_2) à partir de laquelle prendre des chaînes.
Je ne sais pas si et comment le faire.

Tu peux m'aider ?
