Calcul du couple du moteur

[SIMONE ALGISI]

bonne journée à tous, je dois calculer la puissance d'un moteur sans brosse ayant les données suivantes:
poids pour se déplacer verticalement 750 kg
réducteur de paire choisi 450 nm
module d'engrenage 3 diam.prim.69
Quelqu'un peut me recommander ?



[meccanicamg]

Si vous faites un régime et des lits accélérer et nous donner plus d'informations, nous pouvons vous aider. Cependant des exercices sti il ya forum complet ainsi que la recherche dans google.

poste une mauvaise section... quel rapport avec le prototypage ?

Tu es venu ?



[meccanicamg]

les paramètres essentiels que vous ne leur avez pas fournis. manque de vitesse et d'accélération de la masse.

Comme vous ne le dites pas, je ferai votre demande.

la loi de motion est la suivante:dont je recharge l'accélération de 125 mm/s2.

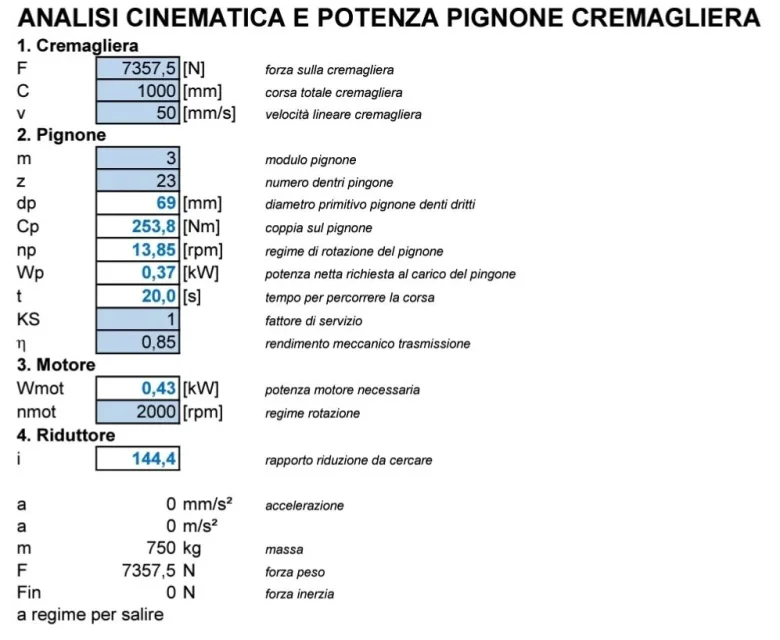

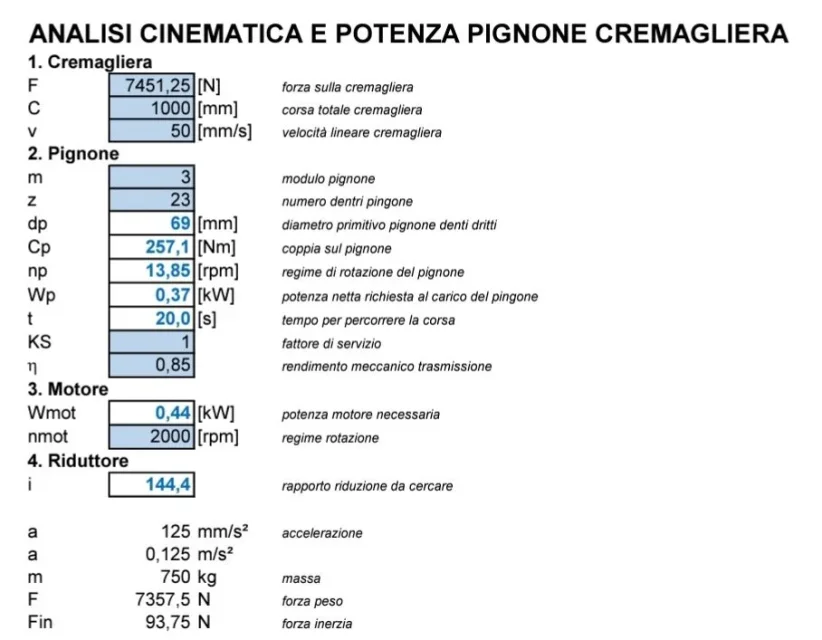

formule imposée pour le pignon et le rack et individuel le pire cas où je dois monter et j'ai la force de poids ajoutée à la force d'inertie.Si vous montez une boîte de vitesses avec i=144, vous pouvez utiliser un moteur basé sur 2000rpm et qui commande 0,44kw au point et l'accélération zéro, nous aurons à 0,43kw.vous pouvez donc prendre un moteur d'une puissance nominale de 0,43kw et un couple maximal égal à la puissance de 0,44kw.
avec l'accélération pas très élevée vous avez une différence pas très élevée, sinon vous verrez des puissances maximales plus élevées.



[Antodima77]

les paramètres essentiels que vous ne leur avez pas fournis. manque de vitesse et d'accélération de la masse.

Comme vous ne le dites pas, je ferai votre demande.

la loi de motion est la suivante:Voir la pièce jointe 52076dont je recharge l'accélération de 125 mm/s2.
formule imposée pour le pignon et le rack et individuel le pire cas où je dois monter et j'ai la force de poids ajoutée à la force d'inertie.Voir la pièce jointe 52075Si vous montez une boîte de vitesses avec i=144, vous pouvez utiliser un moteur basé sur 2000rpm et qui commande 0,44kw au point et l'accélération zéro, nous aurons à 0,43kw.Voir la pièce jointe 52077vous pouvez donc prendre un moteur d'une puissance nominale de 0,43kw et un couple maximal égal à la puissance de 0,44kw.
avec l'accélération pas très élevée vous avez une différence pas très élevée, sinon vous verrez des puissances maximales plus élevées.

excuse mécaniquemg, s'ils ne sont pas indiscrets mais quel programme vous utilisez, utilisent souvent ces belles interfaces



[meccanicamg]

Ce sont des feuilles excellentes que je fais à diverses occasions, surtout si j'étudie quelque chose de nouveau et que je répète avec le besoin.
