CREARE SUPERFICIE SOLIDA

[ingegnere000]

Bonsoir à tous,

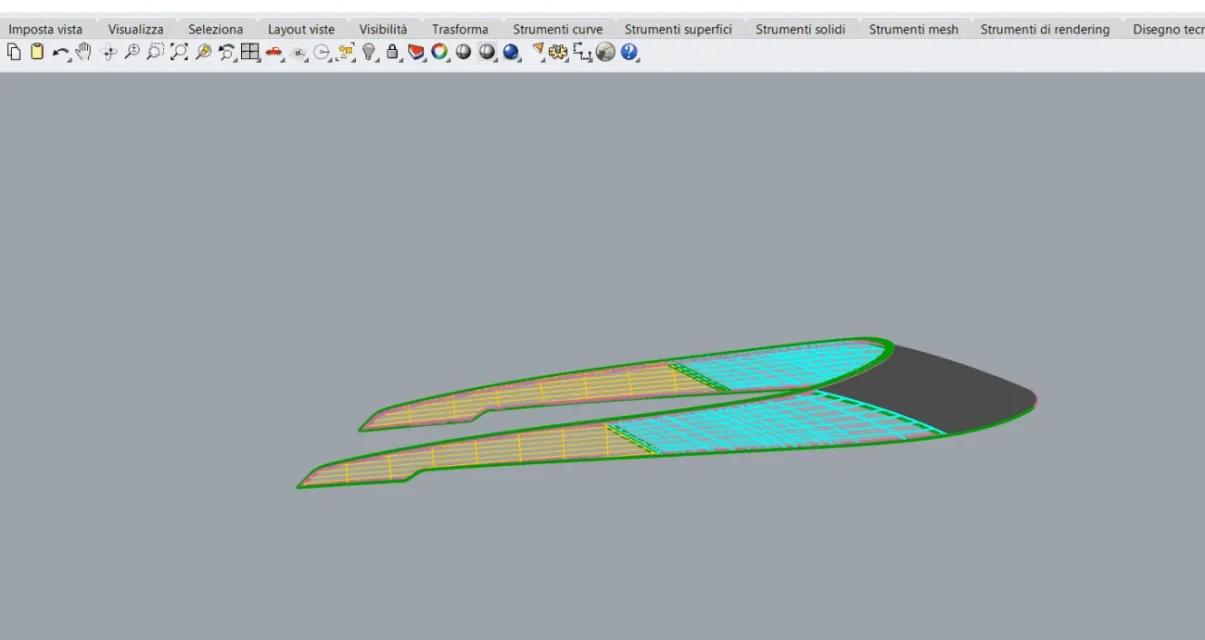

J'ai été envoyé par un client le fichier dans les photos.
Maintenant cela me semble une maille ou au moins vous voyez les courbes qui composent la surface.
J'aimerais être solide.
Comment je peux faire ça ?
avec autocad J'ai essayé mais changer la façon de voir le fichier ne suffit pas.
le fichier m'a dit que le client a été créé avec rhinocéros que j'ai.
Je vous remercie.



[TECNOMODEL]

C'est un superifice, ceux que vous voyez sont les isoparamétriques de la même.
voir comment ils sont disposés Je dirais que c'est une polysurface, c'est-à-dire une entité composée de plusieurs surfaces réunies.
une surface ne peut pas être solide, pour avoir un solide vous devez avoir une série de surfaces peignantes et délimiter un volume fermé.



[ingegnere000]

n'y a-t-il aucun moyen de modifier même le type d'affichage?
Je voudrais le voir plein pour pouvoir travailler avec.
Je vous remercie.



[TECNOMODEL]

change la vue. selon le logiciel que j'utilise, vous avez la commande dans un endroit donné.



[ingegnere000]

change la vue. selon le logiciel que j'utilise, vous avez la commande dans un endroit donné.

Je ne peux pas essayer avec autocad et rhinocéros, mais je ne peux pas.
Pouvez-vous me dire la procédure avec rhinocéros, inventeur, créo ou autocad ?
sont tous les logiciels que nous utilisons au travail.
Je vous remercie.



[TECNOMODEL]

pas de procédure, vous avez juste besoin de changer le type d'affichage.
en rhinocéros, si je me souviens, est dans le bouton avec la sphère bleue que vous voyez de votre écran.
dans l'inventeur, j'avais exposé la barre avec différentes options d'affichage, il y a la clé pour orienter les vues, que pour le mode d'affichage, etc.
S'ils sont cad vous utilisez il est impossible que vous ne connaissez pas la commande.



[Blizzard]

Je ne peux pas essayer avec autocad et rhinocéros, mais je ne peux pas.
Pouvez-vous me dire la procédure avec rhinocéros, inventeur, créo ou autocad ?
sont tous les logiciels que nous utilisons au travail.
Je vous remercie.

Bonjour.
pour voir les surfaces avec leur « peau » en rhinocéros il y a, dans la barre d'outils, une commande qui apparaît comme une sphère grise (qui à son tour, en bas à droite, ouvre la cascade des commandes « vue »), cliquez dessus avec le bouton gauche et apparaît « fermée et solide », avec la droite ils reviennent pour voir les surfaces « transparentes » et toutes les isoparamétriques.

dans ce mode, pour sélectionner les surfaces que vous devez les toucher sur l'isoparamétrie avec le curseur sur l'écran, si vous avez vu les surfaces, vous pouvez les toucher sur n'importe quel point de la « peau » visible.

s'ils sont une surface unique, non unie, cliquez sur un et seulement allumez-le, s'ils sont plutôt polysuperfici, unis, touchez n'importe qui et allumez tous.

dans la commande "propriétés", en outre, il y a une fenêtre "mouvement isocurve", s'il est apparu voir l'isocurve, sinon il vous fait voir seulement les bords des surfaces, même s'ils sont unis pour former une polysurface.

sont des commandes tout à fait basiques, vous devez voir sur votre rhino que vous les définissez, si vous avez exposé les barres d'outils ou si vous devez travailler avec les menus déroulants.

bon travail, salutations



[ingegnere000]

Bonjour.
pour voir les surfaces avec leur « peau » en rhinocéros il y a, dans la barre d'outils, une commande qui apparaît comme une sphère grise (qui à son tour, en bas à droite, ouvre la cascade des commandes « vue »), cliquez dessus avec le bouton gauche et apparaît « fermée et solide », avec la droite ils reviennent pour voir les surfaces « transparentes » et toutes les isoparamétriques.

dans ce mode, pour sélectionner les surfaces que vous devez les toucher sur l'isoparamétrie avec le curseur sur l'écran, si vous avez vu les surfaces, vous pouvez les toucher sur n'importe quel point de la « peau » visible.

s'ils sont une surface unique, non unie, cliquez sur un et seulement allumez-le, s'ils sont plutôt polysuperfici, unis, touchez n'importe qui et allumez tous.

dans la commande "propriétés", en outre, il y a une fenêtre "mouvement isocurve", s'il est apparu voir l'isocurve, sinon il vous fait voir seulement les bords des surfaces, même s'ils sont unis pour former une polysurface.

sont des commandes tout à fait basiques, vous devez voir sur votre rhino que vous les définissez, si vous avez exposé les barres d'outils ou si vous devez travailler avec les menus déroulants.

bon travail, salutations

Merci beaucoup!!!



[Blizzard]

Merci beaucoup!!!

Bon travail !



[tomy_it]

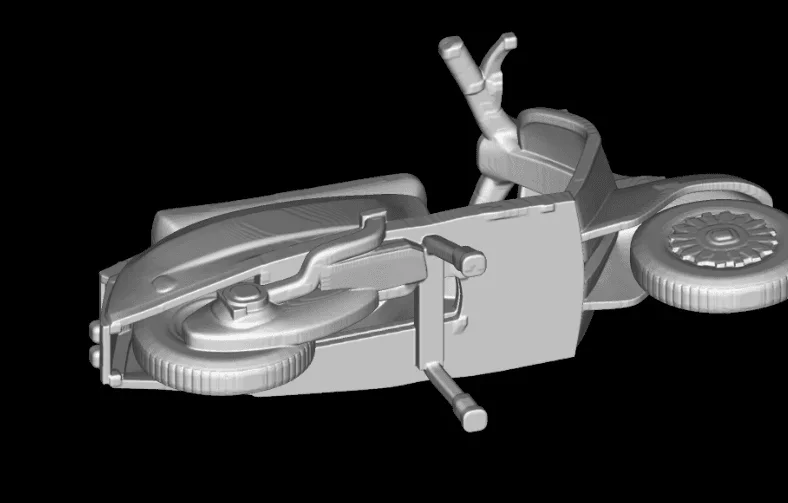

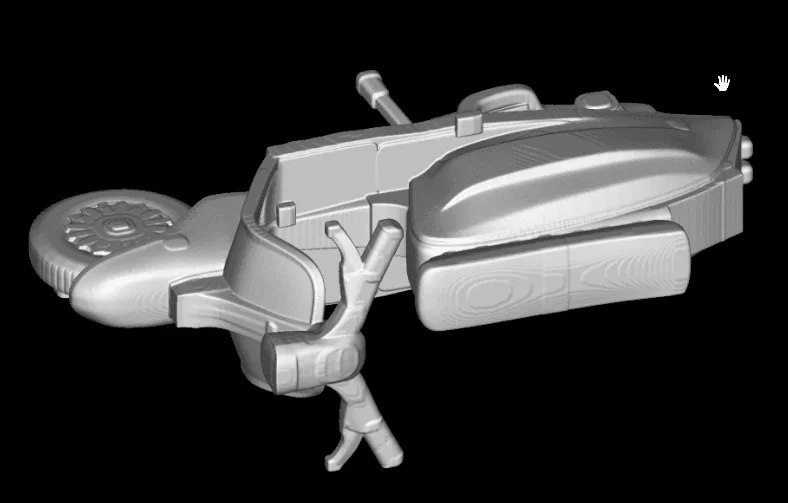

Salut, j'ai fait de l'expérience pour corriger les modèles stl avec des trous et des murs fins pour pouvoir les imprimer en 3d



[ale47p]

Salut, j'ai fait de l'expérience pour corriger les modèles stl avec des trous et des murs fins pour pouvoir les imprimer en 3d

Salut, c'est le deuxième post que vous faites identique (dans une vieille discussion, au fait... )
Si vous voulez nous dire quelque chose vous ne voulez pas ouvrir une discussion?
