doute symbole de conception technique

[archguida]

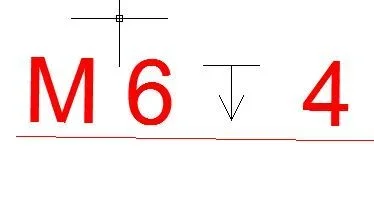

Bonjour à tous, j'ai un design mécanique avec ce symbole à côté d'un trou fileté, je pense que c'est la profondeur du trou, qu'en pensez-vous ?
Je vous remercie.



[cacciatorino]

Bonjour à tous, j'ai un design mécanique avec ce symbole à côté d'un trou fileté, je pense que c'est la profondeur du trou, qu'en pensez-vous ?
Je vous remercie.

oui devrait être la profondeur du tube fileté.



[meccanicamg]

Il ne devrait pas... c'est certainement le symbole qui est devenu international qui indique la profondeur.
Solidworks l'utilise natif depuis de nombreuses années. D'autres se sont adaptés.



[cacciatorino]

Il ne devrait pas... c'est certainement le symbole qui est devenu international qui indique la profondeur.
Solidworks l'utilise natif depuis de nombreuses années. D'autres se sont adaptés.

C'est peut-être une unification d'usage ?



[archguida]

Merci beaucoup.



[TorMec]

6 est la profondeur utile du fil. Je confirme que le symbole a maintenant été unifié par défaut.



[PiE81]

C'est peut-être une unification d'usage ?

Oui, dans les asmes déjà depuis plusieurs années il y a ce symbole, ainsi que celui de lamatura et de devasatura.



[Chris_BRB]

Bonjour, le symbole indique-t-il la profondeur utile du fil ou du pré-forum? est-il signalé à certains règlements le symbole ci-dessus? Je vous remercie.



[SperX]

Bonjour, le symbole indique-t-il la profondeur utile du fil ou du pré-forum? est-il signalé à certains règlements le symbole ci-dessus? Je vous remercie.

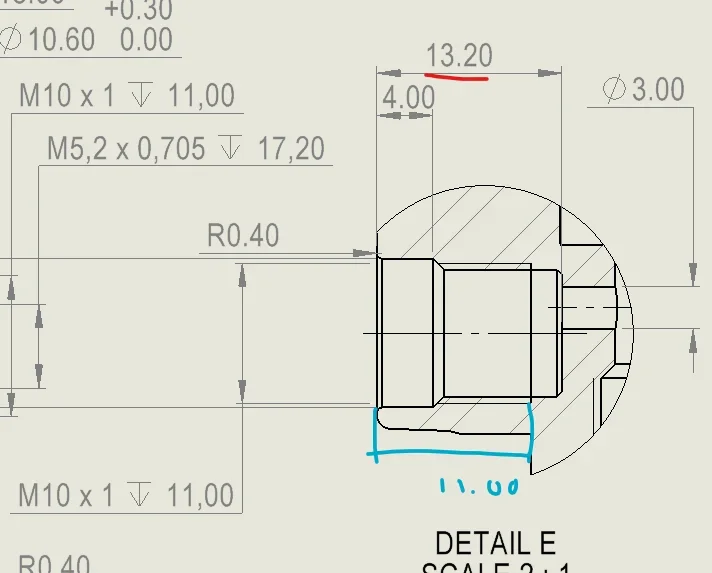

travail en uk et ici nous utilisons la citation du fil et sa profondeur (bleu) puis quoti le prépuce(rouge).
La norme est bs8888 si je me souviens bien.



[teseo]

travail en uk et ici nous utilisons la citation du fil et sa profondeur (bleu) puis quoti le prépuce(rouge).
Voir la pièce jointe 71342La norme est bs8888 si je me souviens bien.

Excuse-moi, mais comment tu as ce genre de quota ? avec la ligne de texte à 90° par rapport au quota merci bonjour



[SperX]

Excuse-moi, mais comment tu as ce genre de quota ? avec la ligne de texte à 90° par rapport au quota merci bonjourVoir la pièce jointe 71369

faire une citation verticale et ensuite changer la position du texte dans orizontalepetits évadés...ahahahah



[teseo]

Merci beaucoup pour la réponse, mais ça ne marche pas verticalement ? Tu connais cette fugue aussi.



[SperX]

Merci beaucoup pour la réponse, mais ça ne marche pas verticalement ? Tu connais cette fugue aussi.

Je n'ai jamais essayé, mais une fois je pensais dessiner avec la feuille verticalement mais avec la disposition horizontale.. Je ne sais pas si j'ai expliqué. ..pratiquement créer une feuille verticale a4. mais ayant les deux situations dans une table je ne pense pas que ce soit possible.



[teseo]

Eh bien, une grande fugueuse je dirais



[czar]

s'il n'est pas possible/tourné pour contingenter le trou dans la section de scie, il est vu dans la plante et l'insertion des éléments du modèle/fonction que vous cochez la boîte de légende de ponctuation, ce qui fait des sorties qui symbolisent à la fois la profondeur du prépuce et le fil.
est pratique pour éviter d'ajouter des vues dans le seul but de contingenter le trou fileté ou stratifié.
