problème ennuyeux, mais cherchez juste un peu et comprenez.
en carcad il n'y a pas de mm, m ou km. Il n'y a que des unités.

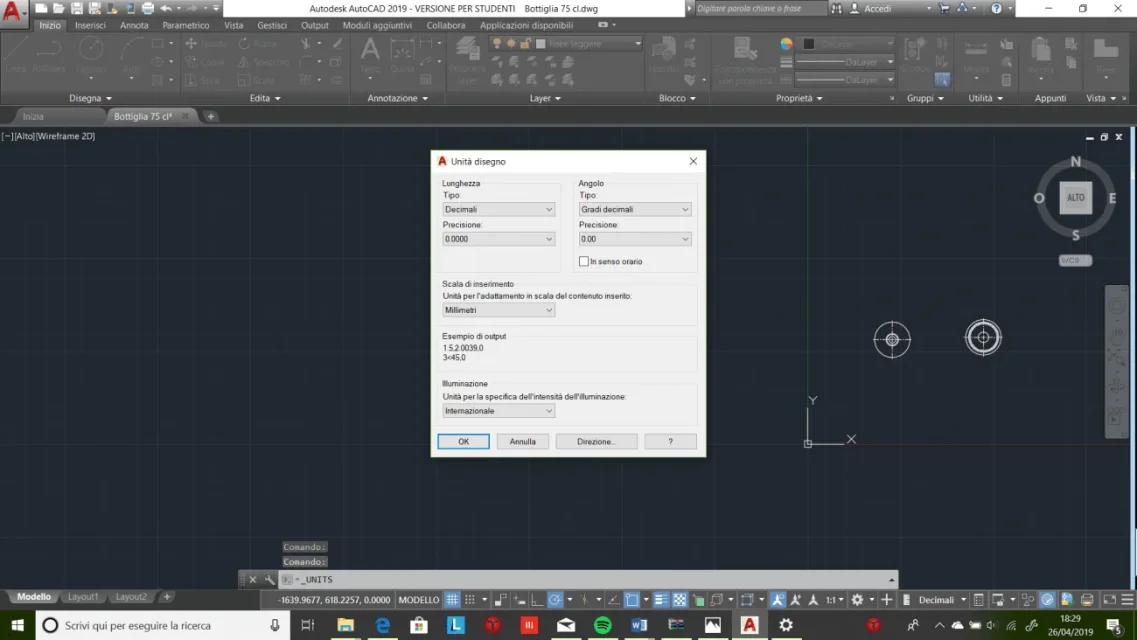

Ces derniers ne sont transformés en unités métriques (mm) que dans la phase d'impression (même parce qu'ils ont un sens). Tellement que dans la fenêtre de l'unité vous ne spécifiez pas les unités qu'elles sont, mais seulement ses décimales.
l'échelle d'insertion indique le rapport d'échelle entre la conception actuelle et la conception (ou le bloc) pendant l'insertion de l'extérieur, si elle est définie dans le bloc extérieur (je le maintiens toujours indéfiniment).
Par conséquent, si vous voulez dessiner en mm, vous pouvez faire une ligne longue de 1000 (pour un objet de 1m de long à l'échelle réelle) et dessiner tout comme cela.

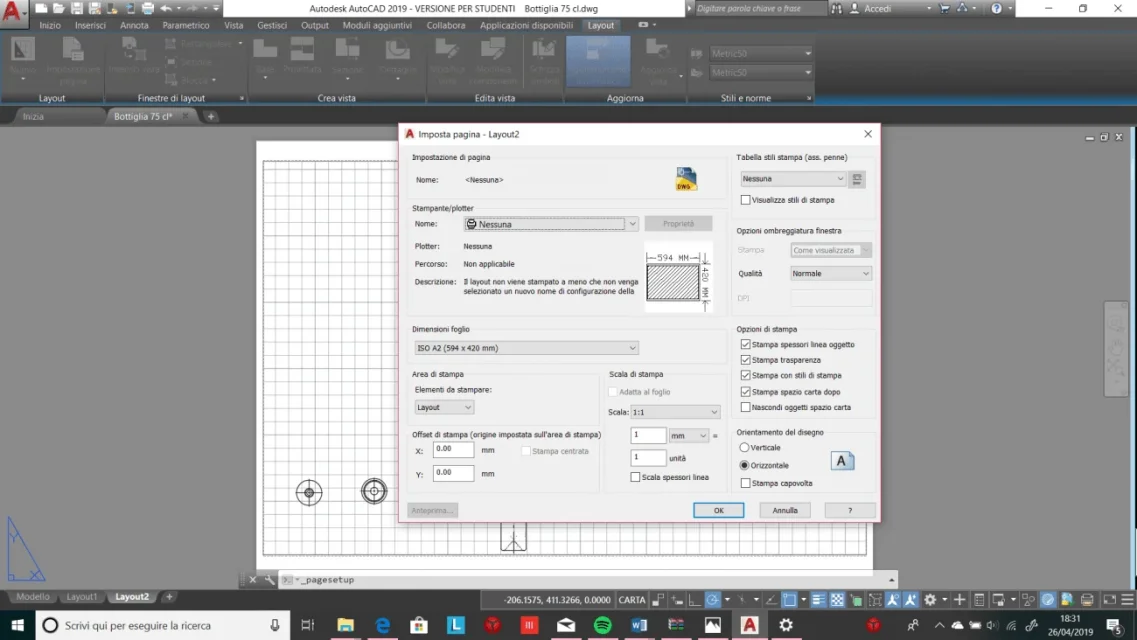

ce qui fera la différence sera le rapport en phase d'impression, que vous définissez 1:1 (1 unité = 1 mm imprimé).
Ce rapport est également utilisé pour définir la feuille de mise en page (comme vous l'avez fait), parce qu'il pourrait pour différents besoins, être différent de celui du modèle et celui d'une autre mise en page du même fichier.
à l'intérieur de la disposition, vous aurez des fenêtres de visualisation (vueports) qui ont leur propre facteur d'échelle. vous pouvez avoir plusieurs fenêtres avec différents facteurs d'échelle, comme s'il s'agissait de caméras différentes qui cadrent le modèle à différents grossissements (décidée de vous fenêtre par fenêtre)
Ainsi, si vous voyez petit le modèle à l'intérieur d'un viewport, il est probable que l'échelle de viewport est réduite (par exemple 0,1 ou 1:10 comme viewport/size view dans le modèle)
dans la mise en page cliquez (1 clic) sur la fenêtre et lisez sur la ligne inférieure la valeur d'échelle de la fenêtre, si moins de 1 le design vous fera plus petit, si plus grand.
Je sais que j'étais prolifique, mais j'ai essayé d'être exhaustive et clarifiée.
Merci pour l'aide
