Faire une spirale 3d enveloppée sur un taureau (Donut)

[marjno]

J'ai besoin de ton aide.

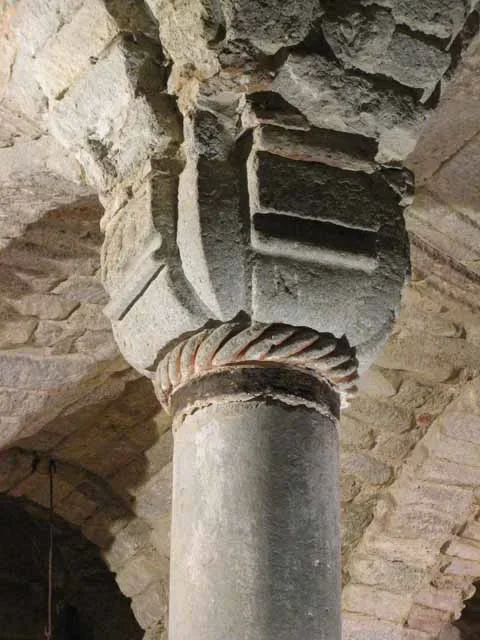

pour réaliser l'autocad 3d 2016 d'une capitale médiévale je dois dessiner un cordonnage enveloppé autour d'un taureau (chaîne comme dans la photo) mais je ne peux pas trouver une stratégie pour dessiner la spirale autour d'un axe courbé horizontal (pratiquement l'axe horizontal est un cercle) comme vous le voyez sur la photo. Avez-vous des suggestions à me faire ?
Merci pour l'instant.
mer



[Cristallo]

Je pense que vous voulez faire l'un des solides les plus complexes de l'histoire.
une extrusion cylindrique le long d'un développement circulaire.
avec hélice vous pouvez obtenir le chemin du premier (l'axe d'un ressort), mais que je sais que l'axe est seulement droit, pas courbé.
un escamotage pourrait être de développer une seule bobine et ensuite en faire une série polaire. Si vous avez vraiment besoin d'un solide unique peut-être après que vous l'avez rejoint.



[GP.]

Essayez cette procédure:

1) cercle (diamètre du taureau);
(2) hélice2 créer l'hélice autour du cercle (effectuer des essais pour obtenir le résultat désiré);
3) balayage d'un cercle correspondant au diamètre du cordonnage, appliqué - comme chemin - à l'hélice créée;
4) série polaire - autour du centre du taureau - du balai solide créé.

pour voir votre original la série devrait être trois éléments, comme l'image ci-dessous:
p.s.: pour télécharger le lisp de cadtutor vous devez être inscrit, ici je ne le joigne pas.



[Cristallo]

un monstre très bien camouflé:d
comme d'habitude.



[marjno]

Essayez cette procédure:

1) cercle (diamètre du taureau);
(2) hélice2 créer l'hélice autour du cercle (effectuer des essais pour obtenir le résultat désiré);
3) balayage d'un cercle correspondant au diamètre du cordonnage, appliqué - comme chemin - à l'hélice créée;
4) série polaire - autour du centre du taureau - du balai solide créé.

pour voir votre original la série devrait être trois éléments, comme l'image ci-dessous:
Voir la pièce jointe 53726p.s.: pour télécharger le lisp de cadtutor vous devez être inscrit, ici je ne le joigne pas.

exact, ces plis, même dans d'autres types de composants décoratifs similaires sont toujours une composition de trois éléments. Merci pour la stratégie suggérée.



[marjno]

un monstre très bien camouflé:d
comme d'habitude.

merci aussi pour votre conseil; En fait, tout en ayant une bonne pratique dans l'autocad 3d, cette fois j'ai été pavé par cette « simplicité complexe » : Cependant, je pense qu'il est plus facile et intuitif de le réaliser (sauf pour le temps) avec un tas et un ciseau sur le bloc de pierre que dans le dessin, ah ah:d. . .



[GP.]

...vous mettre en réserve.



[lattu]

a été enlevé le lisp ?



[GP.]

a été enlevé le lisp ?

trouver sur cadtutor, le lien est dans le troisième message, au point 2).
