CREAZIONE DI SUPERFICIE CURVA

[ingegnere000]

Bonjour à tous.
pour le travail utiliser l'outil proline (prodim) pour la détection des surfaces double courbure que je vais ensuite à espion.
Mon problème est de trouver des trous dans la surface.
Je prends un dxf avec les coordonnées dans un plan xyz des points détectés unis par les splines.
pour les trous que j'obtiens la procédure est égale.
Mon problème est de créer une surface composée de 4 lignes différentes et d'inclure des trous dans la croissance de la surface.
En plus d'avoir disponible le programme prodim j'ai des amis que pour le travail et donc la possibilité d'utiliser rhinocéros catia inventeur solidworks creo.
merci à quiconque répondra
- Oui.



[LaboratorioDieci]

autant que je comprends vous devriez réussir avec l'un des programmes que vous avez énumérés ci-dessus. Le forage en surface est une fonction de base de tout modélisateur. un peu plus complexe est le nettoyage de surface: Les instruments stricts peuvent compliquer le processus, tandis qu'un outil flexible comme les rhinocéros peut déjà le rendre basique. Cependant, le développement d'une surface double courbure ne peut donner mathématiquement certains résultats, il doit cependant être vérifié si le résultat est ce que vous voulez.



[ingegnere000]

Bonjour et merci pour la réponse.
Mon problème est d'insérer les trous et de créer une bonne surface de départ. Quand j'ai des maths, puis dans le trottoir, j'abandonne.
Tu peux me recommander une méthode ?
tous les programmes que j'ai mentionnés ci-dessus vont bien.
Je vous remercie.
pour



[+forte]

Bonjour à tous.
pour le travail utiliser l'outil proline (prodim) pour la détection des surfaces double courbure que je vais ensuite à espion.
Mon problème est de trouver des trous dans la surface.
Je prends un dxf avec les coordonnées dans un plan xyz des points détectés unis par les splines.
pour les trous que j'obtiens la procédure est égale.
Mon problème est de créer une surface composée de 4 lignes différentes et d'inclure des trous dans la croissance de la surface.
En plus d'avoir disponible le programme prodim j'ai des amis que pour le travail et donc la possibilité d'utiliser rhinocéros catia inventeur solidworks creo.
merci à quiconque répondra
- Oui.

Mais ce proliner des prodim exporte seulement dxf ou même stl?



[LaboratorioDieci]

Bonjour et merci pour la réponse.
Mon problème est d'insérer les trous et de créer une bonne surface de départ. Quand j'ai des maths, puis dans le trottoir, j'abandonne.
Tu peux me recommander une méthode ?
tous les programmes que j'ai mentionnés ci-dessus vont bien.
Je vous remercie.
pour

Je suggère la procédure avec les rhinocéros.
pour avoir une bonne surface, vous n'avez pas besoin de 4 spline pour indiquer le contour, mais vous avez besoin de plus de données. Vous devez suivre un motif méridien et parallèle, puis une fois que vous avez conçu le treillis avec des splines 3d, vous pouvez générer votre surface. dans rhino la commande est courbée surfaces->nets.
puis avec courbe-> courbes des objets-> la porte veille à ce que les bords des trous se trouvent sur la surface, et avec change->tron troue la surface avec les contours indiqués.



[ingegnere000]

Merci beaucoup!!!!



[ingegnere000]

Mais ce proliner des prodim exporte seulement dxf ou même stl?

exporte également prl8 qui sont ses propres fichiers mais pas stl



[LaboratorioDieci]

Merci beaucoup!!!!

Grâce à toi, tu m'as fait savoir pour le prodim. Je ne savais pas qu'il y avait de tels outils.



[ceschi1959]

Je préparais un doc sur les améliorations de la dernière version nx pour les collègues et occasionnellement je voyais la commande d'aplatissement et de formation quand votre poste est apparu.

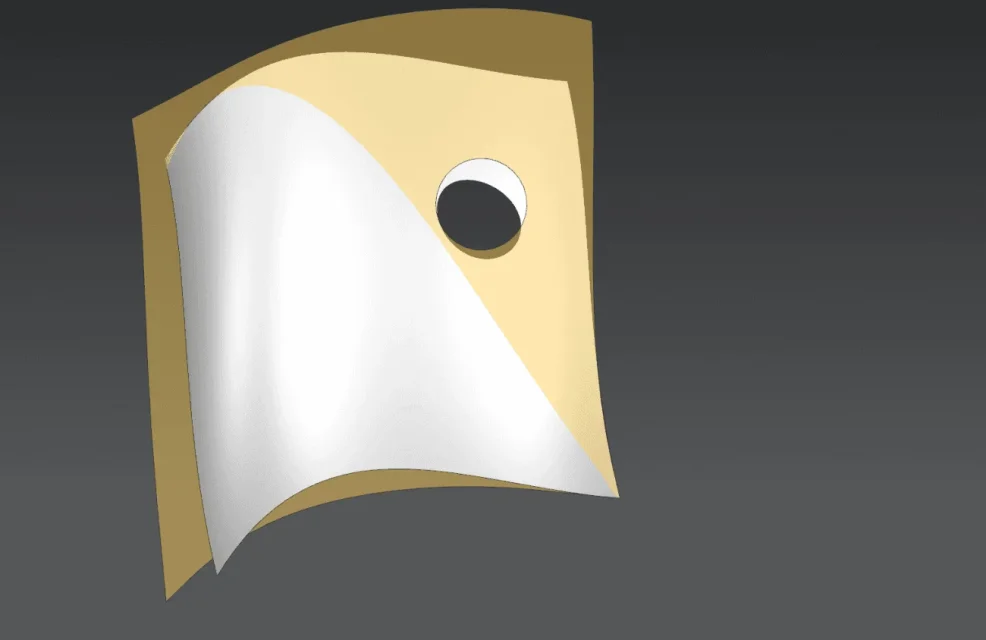

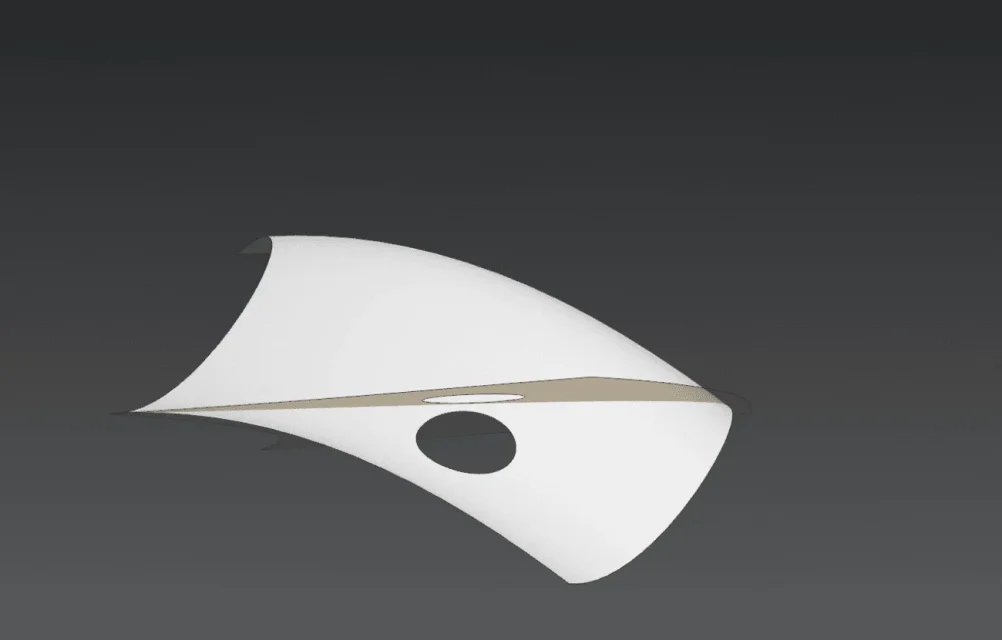

dans l'image attachée la surface grise est une surface à quatre faces classique, la surface transparente est la surface plate. sur le plat j'ai pratiqué un trou que j'ai ensuite signalé, avec la commande inverse, sur la surface originale. C'est ce qu'il fait, et je pense qu'il est chateux aussi.



[ingegnere000]

Merci sur ce forum je trouve toujours de l'aide !!! J'essaie avec la méthode des rhinocéros et je vous le dis. Comment évaluez-vous nx ? de ce cad je ne sais rien même l'interface graphique ahaha



[LaboratorioDieci]

Je préparais un doc sur les améliorations de la dernière version nx pour les collègues et occasionnellement je voyais la commande d'aplatissement et de formation quand votre poste est apparu.
dans l'image attachée la surface grise est une surface à quatre faces classique, la surface transparente est la surface plate. sur le plat j'ai pratiqué un trou que j'ai ensuite signalé, avec la commande inverse, sur la surface originale. C'est ce qu'il fait, et je pense qu'il est chateux aussi.

Merci les paniers ! ma réponse à #2 était due au fait que je connais le rhino et les travaux solides, et dans les travaux solides l'aplatissement des surfaces double courbure n'est présent que dans la version premium



[ingegnere000]

Je suggère la procédure avec les rhinocéros.
pour avoir une bonne surface, vous n'avez pas besoin de 4 spline pour indiquer le contour, mais vous avez besoin de plus de données. Vous devez suivre un motif méridien et parallèle, puis une fois que vous avez conçu le treillis avec des splines 3d, vous pouvez générer votre surface. dans rhino la commande est courbée surfaces->nets.
puis avec courbe-> courbes des objets-> la porte veille à ce que les bords des trous se trouvent sur la surface, et avec change->tron troue la surface avec les contours indiqués.

Bonjour, je voulais encore vous remercier comme vous l'avez expliqué.
Ce matin, j'ai réussi à créer la surface et à mettre les trous qui s'apparentaient dans le pavement sur le papier.
Tu étais très gentil et tu as résolu un gros problème.
J'espère pouvoir me débarrasser de moi-même un jour ou au moins me rencontrer et te payer à boire.
Merci encore.
pour



[LaboratorioDieci]

Bonjour, je voulais encore vous remercier comme vous l'avez expliqué.
Ce matin, j'ai réussi à créer la surface et à mettre les trous qui s'apparentaient dans le pavement sur le papier.
Tu étais très gentil et tu as résolu un gros problème.
J'espère pouvoir me débarrasser de moi-même un jour ou au moins me rencontrer et te payer à boire.
Merci encore.
pour

Rien. Je suis content que ce que j'ai fait ait suffi.
