Stress / Insertion de la balle à l'étranger

[Nastran994]

Bonjour tout le monde, j'ai besoin d'un autre coup de main !
Je devrais faire une analyse non linéaire de la plasticité, pour ce faire je devrais insérer les données de ma courbe sigma-epsilon. J'ai lu sur le manuel:
"courbe contrainte/souche
définit la courbe de contrainte élastique non linéaire. vous devez sélectionner un champ dans la listbox. il peut être dépendant de la tension et/ou de la température. La définition tabulaire de la courbe contrainte-souche par l'application des champs à l'aide d'un champ de contrainte matériel doit suivre les spécifications décrites par le nastran. le premier point du champ matériel doit être l'origine et le deuxième point doit être au point de rendement initial. cette courbe de matériau est élastique, ce qui signifie que dans le chargement et le déchargement le comportement du matériau suit la courbe contrainte-souche telle que définie. Il n'est pas recommandé que les modèles constitutifs élastiques et élastoplastiques non linéaires soient actifs ou définis pour le même matériau. pour le durcissement du travail, utiliser le modèle constitutif élastoplastique. Voir le guide de référence rapide de Nastran pour plus de détails."J'ai donc cherché ces champs dans lesquels insérer la courbe, j'ai trouvé sous utilitaires->champ->champ à partir de courbes xy qui devraient être exactement ce qu'il fait à mon cas, mais je ne comprends pas comment je peux insérer les données de ma courbe. Quelqu'un peut-il me donner plus de conseils?? Merci beaucoup.



[Onda]

Je pense que vous pourriez commencer par un matériau d'élastoplastie. puis élastique jusqu'à l'élan et puis plastique avec un module élastique différent.

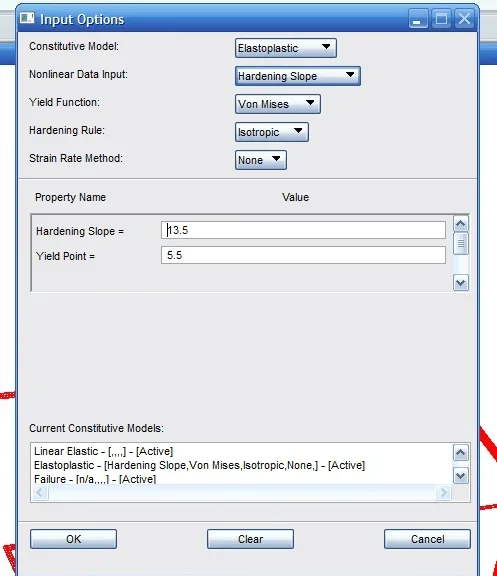

défini comme à partir de l'image:
dans ce cas, c'était un matériau plastique.
alors, si cela fonctionne, vous pouvez approfondir avec une courbe et puis une table.



[Onda]

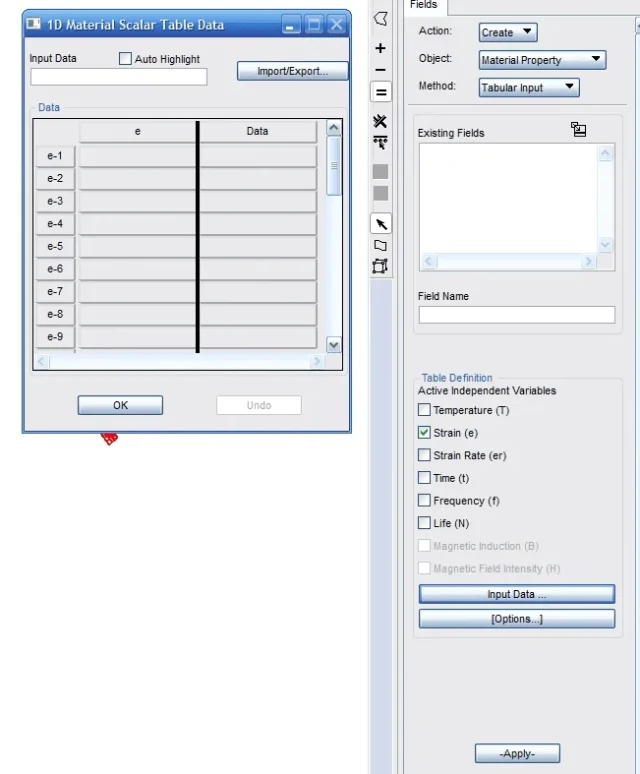

pour faire le champ, vous devez le faire pour le matériel, comme à partir de l'image ci-dessous.
d'une part, mettez la contrainte de l'autre, le stress qui a le matériel à cette contrainte. (Je pense, mais je devrais vérifier le manuel, je ne l'utilise pas fréquemment).
Mais au départ, j'allais avec le modèle bilinéaire. beaucoup plus facile.



[Nastran994]

Je pense que vous pourriez commencer par un matériau d'élastoplastie. puis élastique jusqu'à l'élan et puis plastique avec un module élastique différent.
défini comme à partir de l'image:
dans ce cas, c'était un matériau plastique.
alors, si cela fonctionne, vous pouvez approfondir avec une courbe et puis une table.Voir la pièce jointe 54045

Merci beaucoup, j'avais vu cet écran mais je ne savais pas comment l'utiliser. en pratique insérer cette commande la courbe sigma-epsilon serait composée de deux lignes droites? l'un pour le tube linéaire à la production et l'autre pour le tube plastique? Alors je voulais aussi vous demander quelle serait la pente de durcissement ? le pourcentage d'epsilon quand vous avez le rendement? ou l'inclinaison de la droite avant ou après plastification?? alors qu'est-ce que le point de rendement prend? la valeur en mpa de donner?? Merci encore.



[Nastran994]

pour faire le champ, vous devez le faire pour le matériel, comme à partir de l'image ci-dessous.
d'une part, mettez la contrainte de l'autre, le stress qui a le matériel à cette contrainte. (Je pense, mais je devrais vérifier le manuel, je ne l'utilise pas fréquemment).
Mais au départ, j'allais avec le modèle bilinéaire. beaucoup plus facile.
Voir la pièce jointe 54046

Je devrais pouvoir utiliser cette commande, mais peut-être que pendant que j'essaie d'abord le matériau élasto-plastique. où je peux trouver des informations sur cette commande, alors peut-être que je vois comment ça marche et toutes les commandes connectées



[Onda]

Merci beaucoup, j'avais vu cet écran mais je ne savais pas comment l'utiliser. en pratique insérer cette commande la courbe sigma-epsilon serait composée de deux lignes droites? l'un pour le tube linéaire à la production et l'autre pour le tube plastique? Alors je voulais aussi vous demander quelle serait la pente de durcissement ? le pourcentage d'epsilon quand vous avez le rendement? ou l'inclinaison de la droite avant ou après plastification?? alors qu'est-ce que le point de rendement prend? la valeur en mpa de donner?? Merci encore.

de cette façon, la courbe sigma-epsilon se compose de deux lignes droites. un pour l'étirement et un pour le tube en plastique. est appelé pente de durcissement parce que c'est le trait où un métal subit le durcissement.
dans la pratique:
vous devez définir le point où la pente de durcissement commence et termine la partie élastique du matériau. (en mpa) si vous utilisez [mm, ton, N] comme unité de mesure. ou toute autre pression qui est compatible avec vos unités de mesure.
le module élastique du matériau pendant la phase plastique (inclinaison droite après plastification) le met en pente de durcissement.



[Onda]

Je devrais pouvoir utiliser cette commande, mais peut-être que pendant que j'essaie d'abord le matériau élasto-plastique. où je peux trouver des informations sur cette commande, alors peut-être que je vois comment ça marche et toutes les commandes connectées

mah, essayez de regarder le guide nastran pour le sol400 non linéaire. explique les matériaux.
Alors regarde le qrg de Nastran et lis le bdf pour que tu saches ce que tu retires du patran. Bonne chance...



[Onda]

essayer de voir les problèmes manuels de démonstration de nastran.
retrouver le chapitre 15 à l'intérieur. flare de tube où vous analysez le contact entre deux composants, avec la plastification de ceux-ci,. Il semble très semblable à ce que vous avez à faire.
Les guides nastran devraient les avoir dans le répertoire d'installation.



[Nastran994]

de cette façon, la courbe sigma-epsilon se compose de deux lignes droites. un pour l'étirement et un pour le tube en plastique. est appelé pente de durcissement parce que c'est le trait où un métal subit le durcissement.
dans la pratique:
vous devez définir le point où la pente de durcissement commence et termine la partie élastique du matériau. (en mpa) si vous utilisez [mm, ton, N] comme unité de mesure. ou toute autre pression qui est compatible avec vos unités de mesure.
le module élastique du matériau pendant la phase plastique (inclinaison droite après plastification) le met en pente de durcissement.

Donc, dans la pente de durcissement, aimeriez-vous des degrés d'angle ou une forme d'élasticité ? ?



[Nastran994]

essayer de voir les problèmes manuels de démonstration de nastran.
retrouver le chapitre 15 à l'intérieur. flare de tube où vous analysez le contact entre deux composants, avec la plastification de ceux-ci,. Il semble très semblable à ce que vous avez à faire.
Les guides nastran devraient les avoir dans le répertoire d'installation.

Où puis-je trouver ce « manuel des problèmes de démonstration »? J'ai trouvé de l'aide, mais je ne sais pas si c'est exactement ce que tu me dis.



[Onda]

Où puis-je trouver ce « manuel des problèmes de démonstration »? J'ai trouvé de l'aide, mais je ne sais pas si c'est exactement ce que tu me dis.

avec le nastran, vous auriez dû avoir tous les manuels et guides.
le fondamental est appelé qrg "guide de référence rapide" où vous trouvez l'explication des instructions nastran.
puis il y a un manuel pour l'analyse linéaire, un pour non linéaire, puis il y a des problèmes faits.
Je ne peux pas tourner vos manuels, mais ils font partie de l'installation et doivent être la première source d'information.
où j'ai indiqué que vous trouvez les deux modèles exécutés, similaire à ce que vous devez faire. à la fois en détail et en entrée des données que vous devez saisir.
Si vous ne comprenez pas, essayez.
Dalle plate, tirer sur les côtes et faire les comptes de déformation. , vous faites une idée claire de la façon dont le logiciel se comporte. avec un modèle de 10 minutes.



[Nastran994]

J'ai trouvé le qrg, les autres manuels sincèrement non, j'essaie de voir si je trouve quelque chose sur le net. Quel nom puis-je chercher ? ?



[Onda]

Vous ne les trouverez pas sur le net. vous devez les avoir avec les fichiers d'installation de nastran. est la documentation nécessaire.



[Nastran994]

J'essaie de les trouver alors, merci pour l'aide !
D'autre part, j'ai réussi à charger à travers des fichiers excel (.cvd) les points de la courbe contrainte/strain dans le champ, assignés au matériau comme élastoplastie, le fait est que, même une fois chargé le matériau comme propriété et assigné à la maille solide et faite, j'ai essayé de faire l'analyse à la fois comme sol101 et comme sol400 mais il ne me donne aucun résultat et dans le f06 me dit « aucune propriété matérielle n'existe ». Pourquoi ?



[Onda]

Je suis désolé. Mais je ne peux pas aider.
Essayez de faire une barre, meshata avec coquille. et au cas où, chargez le bdf. un plan simple. lié à une extrémité et chargé dans la traction à l'autre. avec des mesures simples, afin de vérifier avec les comptes à main.
À ce moment, exercer une pression sur le bord. afin d'avoir un quart uniforme. la vérification initiale comme matériau élastique, puis comme matériau bilinéaire, enfin comme élastoplastie



[Nastran994]

Peut-être que j'essaie de faire ça, merci beaucoup.
