Modifica skech dxf

[Mcgyver]

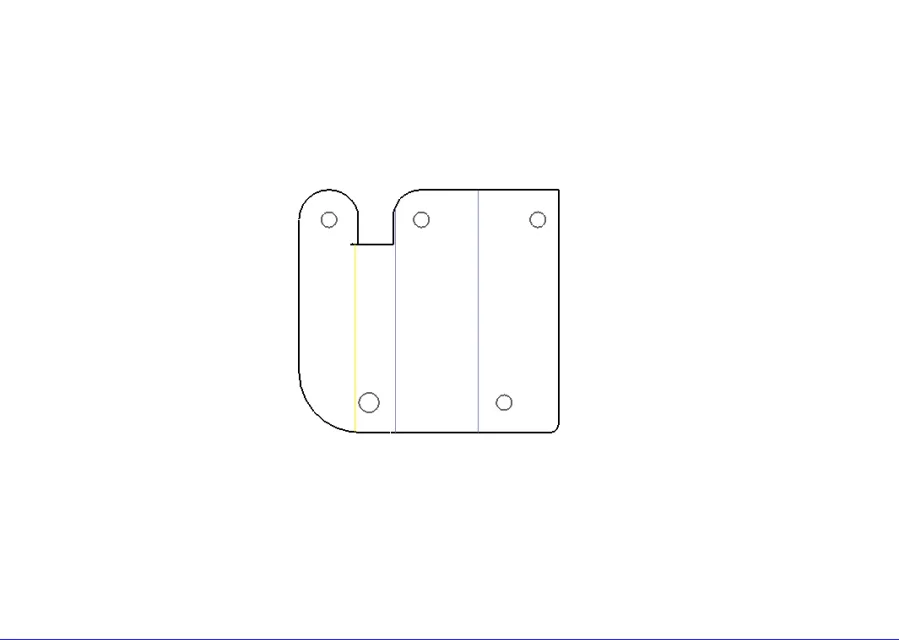

Bonjour, j'ai connu un petit problème ces derniers temps en raison de quelques lignes directrices pour la flexion, après avoir développé la feuille!
puisque le fournisseur doit effectuer une coupe laser, le logiciel reconnaît les lignes comme, les lignes de coupe!
aussi le fichier "dxf" créé, n'est pas modifiable, même ouvert avec d'autres prog.
existe une façon de modifier le fichier de croquis afin de ne pas faire apparaître les lignes de guide de plis dans le croquis, puis créer le fichier "dxf", ou y a-t-il une façon de faire un changement de poste, avec un autre programme? ?

Merci d'avance pour l'attention.



[massimo78]

Je suis désolé si je pose une question stupide, mais n'est-ce pas un bloc a été créé et a explosé ?



[Mcgyver]

Je ne comprends pas la question, j'ai fait le processus normal de développement de feuille et ensuite pour donner les points au fournisseur j'ai créé le fichier "dxf". logiquement les lignes directrices de flexion sont venues créer après que j'ai fait le développement de la feuille.



[massimo78]

si vous ouvrez le dxf et essayez de sélectionner une ligne, sélectionnez seulement cela ou toutes les lignes de la conception?



[Mcgyver]

J'essaie d'ouvrir avec freecad, mais il semble que je ne connais pas toutes les géométries en fait se révèlent être des lignes ouvertes, mais les lignes sont sélectionnées individuellement.



[Mcgyver]

J'ai réussi, après tant de péripéties à modifier correctement le fichier concerné.
J'ai pratiquement dû réimporter le fichier .dxf, comme une nouvelle partie topsolide, après quoi, puisqu'il ne pouvait pas reconnaître l'ensemble comme un profil et surtout c'était à un niveau différent, j'ai choisi de créer une nouvelle partie et de faire une copie passée j'ai retourné le profil, après quoi j'ai recréé le motif solide de l'épaisseur de la feuille originale, ceci pour ramener le développement à la table pour que vous puissiez enfin créer une ligne .dxf sans la haine
Je ne sais pas si c'est une procédure valable, mais sûrement la fin justifie les moyens !! !
Je pense également qu'il existe une procédure plus claire et directe.
