Came cylindrique

[jugerman]

Bonjour tout le monde,
J'ai un gros problème à résoudre. Je dois faire la citation d'une came cylindrique (faite en pom) et je ne sais pas me déplacer pour pouvoir citer clairement le profil de la came faite sur la surface cylindrique. dans cette carrière devra engager une broche de 4 mm de diamètre.
la carrière suit un profil hélicoïdal simple. Je dois citer où commence la carrière, l'épaisseur, et son développement sur le cylindre.
Comment je peux faire ça ? Je suis entre tes mains.

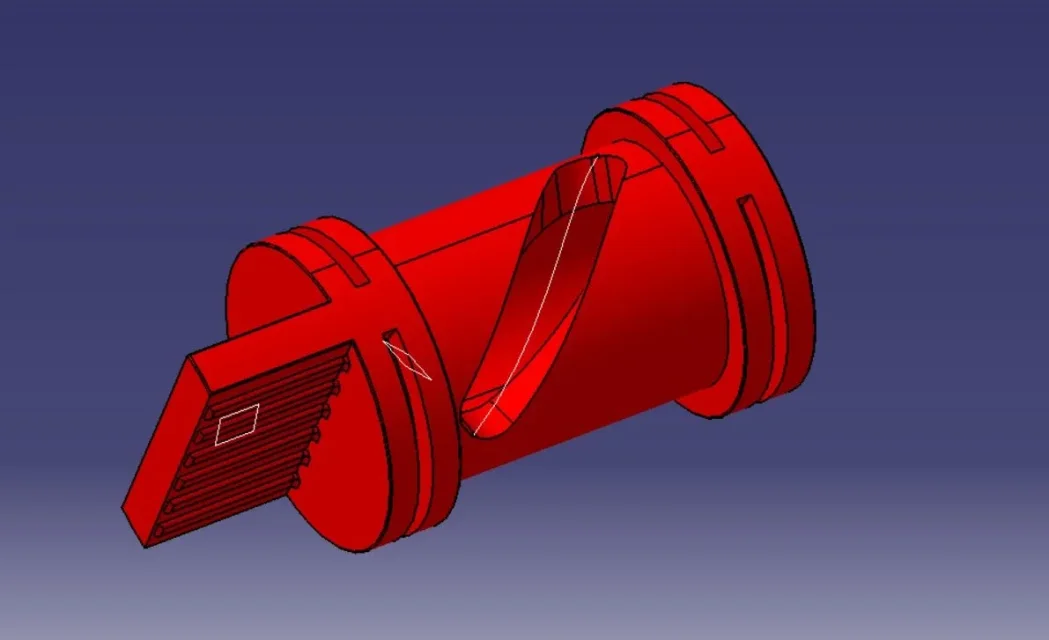

J'attache un dossier pour une meilleure compréhension.



[cacciatorino]

vous devez dessiner le développement du profil en le faisant sur le plan de la feuille de dessin 2d, puis vous le contingenterez en mettant en x les degrés de rotation, et en y l'ascenseur. ou donnez au meunier la marche, vous travaillez moins et il est plus heureux.



[jugerman]

Je n'ai jamais eu un tel composant. Malheureusement, je dois faire une table. Peut Je vous demande un croquis de ce que vous dites ? Au moins comme la conception du profil devrait être définie, il n'est pas très clair pour moi. Je comprends le sens, mais je ne comprends pas comment le définir sur la table.
Merci pour l'aide
