Vue de la feuille fixe

  • Auteur du sujet Auteur du sujet New Rider
  • Date de début Date de début

New Rider

Guest
Bonjour tout le monde,

C'est une heure que j'essaie mais je ne peux pas.
J'ai modélisé une feuille correctement développée dans un environnement psm. Maintenant je voulais le mettre sur la table développé mais je ne peux pas.
Comment je peux faire ça ?
Je vous remercie.

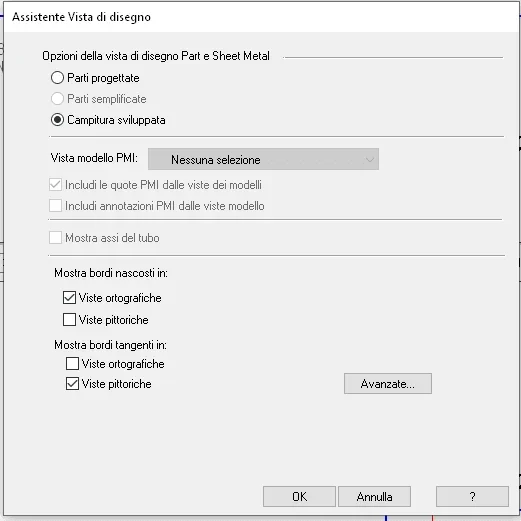

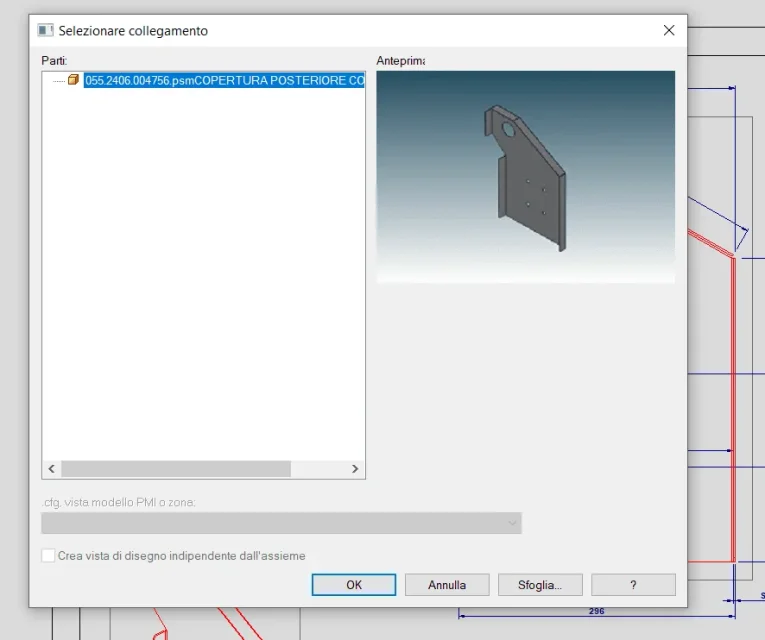

Si vous avez d'autres problèmes, vous n'apparaissez pas un échantillon sélectionnable développé, cela signifie qu'il n'a pas été créé pour la feuille en question. Si vous l'avez créé et que vous n'apparaissez pas essayer de sauvegarder la partie, fermez la table et rouvrez.

Je vous remercie. Ce faisant, j'apparais correctement la feuille développée.
Est-il possible d'ajouter des plis de type solidworks (à 90°) sans ajouter de table?

lorsque vous créez une feuille en soi, vous devez partir ou à partir d'un « rabat supérieur » ou de « rabat multiple ». à tout moment, il est alors possible d'ajouter un "lembo" (ce qui dans sw est appelé "flangia"), avec une commande spéciale. ou plier la feuille selon un croquis (celui qui en sw est "fold le long d'une ligne") avec la commande "fold".

SMIRRO a dit:
lorsque vous créez une feuille en soi, vous devez partir ou à partir d'un « rabat supérieur » ou de « rabat multiple ». à tout moment, il est alors possible d'ajouter un "lembo" (ce qui dans sw est appelé "flangia"), avec une commande spéciale. ou plier la feuille selon un croquis (celui qui en sw est "fold le long d'une ligne") avec la commande "fold".
Cliquez pour agrandir...
Je suis désolé.
lorsque vous faites la table sur swx et créer la vue aplatie, vous pouvez faire apparaître les lignes de plis à côté des mots qui cite l'angle de plis et le verset.
avec si au contraire vous devez ajouter une table qui vous indique les degrés et le verset, mais il se réfère à un pedice qui se réfère à une table.
J'espère être clair. .

New Rider a dit:
Je vous remercie. Ce faisant, j'apparais correctement la feuille développée.
Est-il possible d'ajouter des plis de type solidworks (à 90°) sans ajouter de table?
Cliquez pour agrandir...
la commande à utiliser est toujours "table pli" vous décochez cependant la création de la table et laissez seulement l'appel.

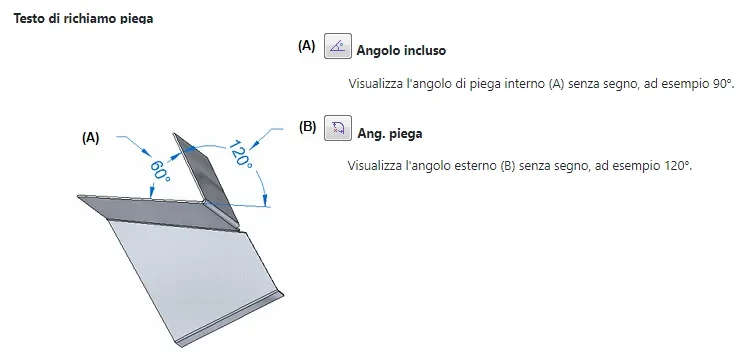

1571145548514.pngdans les options, vous définirez l'appelant pour afficher l'angle et la direction du pli:

Bonjour à tous, je m'accuse de cette discussion. J'ai inséré les notes sur les plis, mais l'angle indiqué est le plus que l'angle que solidedge m'indique. I, utilisé avec des ouvrages solides, indicte (par défaut) l'angle de déformation de la feuille à partir de zéro, solidedge soustrait l'angle de déformation à un angle de 180°. est-il possible d'indiquer l'angle comme dans les chantiers solides? afin que ce ne soit pas pour écrire à la main la valeur du coin?

re_solidworks a dit:
Bonjour à tous, je m'accuse de cette discussion. J'ai inséré les notes sur les plis, mais l'angle indiqué est le plus que l'angle que solidedge m'indique. I, utilisé avec des ouvrages solides, indicte (par défaut) l'angle de déformation de la feuille à partir de zéro, solidedge soustrait l'angle de déformation à un angle de 180°. est-il possible d'indiquer l'angle comme dans les chantiers solides? afin que ce ne soit pas pour écrire à la main la valeur du coin?
Cliquez pour agrandir...
