Créer un maillage (volume) entre le plan et la surface courbe

[Gallup]

J'ai une surface incurvée d'une semelle intérieure, si je l'ouvre en abaqus et crée une maille la remplit au-dessus, alors j'aurais une partie au-dessus d'un plat rempli et en dessous reste courbe; je veux le contraire, je voudrais remplir en dessous entre le bord de la semelle intérieure et le plan horizontal inférieur dans la figure, et sur laisser comme il est, si quelqu'un peut le faire ou expliquer comment le faire je serais très reconnaissant, merci!



[ale47p]

Je ne comprends pas, vous savez, j'ai mis une autre vue avec peut-être une flèche / référence



[Gallup]

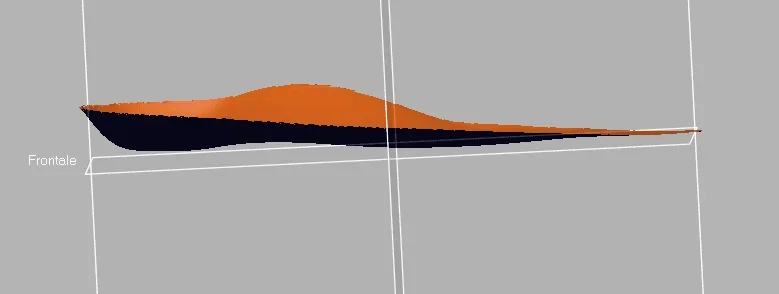

Regardez la figure, voyez que sous la semelle intérieure il y a un plan imaginaire horizontal adjacent au point le plus bas de la semelle intérieure, ici je veux avoir un volume qui a comme partie supérieure la partie supérieure de la semelle intérieure (surface courbée) et descendre le plan que je viens de dire, en d'autres termes je veux remplir l'espace entre le plancher inférieur adjacent et la semelle intérieure qui, comme vous le voyez, a une partie courbée inférieure, mais je veux qu'il soit plat.



[ale47p]

avec abaqus ou géomagie Je ne sais pas comment le faire. Je vais fermer le dossier.

Je veux te demander si quelqu'un est derrière toi à l'école.

Je peux aussi comprendre la demande du pied, ce qui demande un peu d'expérience, puisque les données de départ sont un peu gâchées... mais c'est stupide, qu'est-ce qu'ils t'ont appris à faire avec le cad en trois dimensions ? pour révolutionner un croquis ?



[Gallup]

Je n'ai jamais fait de modélisation, je fais une thèse de maîtrise en bioingénierie, voici le dossier que je remercie



[ale47p]

ce que vous avez joint est déjà fermé, si vous avez également ouvert le courrier



[Gallup]

ce que vous avez joint est déjà fermé, si vous avez également ouvert le courrier

Désolé eccolo



[ale47p]

J'espère que je comprends, ici il est attaché



[Gallup]

J'espère que je comprends, ici il est attaché

Oui, le concept est cela, mais je voudrais bien le couper, en ce sens que je n'ai pas besoin d'avoir un volume latéral supplémentaire, seulement la projection inférieure de la semelle intérieure de base, j'ai expliqué? parce que je dois faire des simulations sur les abaqus



[Gallup]

En tout cas, si vous me dites comment le faire moi-même sans perdre votre temps



[ale47p]

le fichier que vous m'avez fourni est trop dentelé sur le bord, la partie qui peut sembler appropriée est en fait la partie la plus extrême de la plantaire de départ.

Si vous avez besoin de bien faire, c'est le cas de la surface, pas du maillage.

Si vous avez besoin d'un maillage, vous pouvez toujours convertir.

p.s. Je ne sais pas comment utiliser votre logiciel



[+forte]

En tout cas, si vous me dites comment le faire moi-même sans perdre votre temps

vous devez faire du plantaire une seule surface, la base aussi une seule surface, vous devez connecter avec un loft les bords des deux surfaces orange et bleue, fait bien



[Gallup]

Je vais essayer avec mes programmes, regarder comment vous regardez, il me semble évident qu'il y a une surface latérale supplémentaire, ce n'est pas celle de votre photo projetée vers le bas, il y a un volume latéral, je dois enlever cela en coupant verticalement sur le bord de la semelle intérieure, ce ne devrait pas être difficile mais je ne sais pas comment le faire: d



[ale47p]

Je comprends ce que tu voulais dire.

Voyons maintenant de quoi vous êtes capable



[Gallup]

Rien, quand je le transforme en maille, quelque chose d'horrible sort, je peux pleurer



[+forte]

Tu dois faire quelque chose comme ça, je ne veux pas le faire correctement, ,usa sketch 3d, pas de vol automatique



[Gallup]

Tu dois faire quelque chose comme ça, je ne veux pas le faire correctement, ,usa sketch 3d, pas de vol automatiqueVoir la pièce jointe 55027
Voir la pièce jointe 55028

Ce serait parfait, maintenant la décharge, de me dire quelles commandes utiliser mon ami: d



[Tristus]

dans tous les programmes de cad il y a des commandes qui permettent de projeter une spline sur une surface de telle manière que ladite spline fonctionne une coupe sur cette surface. Une fois la coupe formée, vous supprimez la partie qui n'intéresse pas. il y a aussi des commandes pour extruder l'asphalte pour former une autre surface. Dans le cas particulier, il suffit d'extruder l'épingle (celui qui donne la forme à la semelle intérieure) pour atteindre un plan horizontal inférieur.

dans le cas précis, j'ai préparé un petit exemple. C'est fait avec autocad, mais la méthode et les contrôles sont valables pour tous les programmes de modélisation.
au point 1, vous créez l'épingle qui donnera la forme à la semelle intérieure. Il se remplit de maillage.
au point 3, il y a des mailles et des attelles. Il extrude l'asphalte vers le bas pour former la surface jaune verticale, qui est coupé horizontalement en aidant avec un plan horizontal. quelques pas et le solide est créé.



[+forte]

dans tous les programmes de cad il y a des commandes qui permettent de projeter une spline sur une surface de telle manière que ladite spline fonctionne une coupe sur cette surface. Une fois la coupe formée, vous supprimez la partie qui n'intéresse pas. il y a aussi des commandes pour extruder l'asphalte pour former une autre surface. Dans le cas particulier, il suffit d'extruder l'épingle (celui qui donne la forme à la semelle intérieure) pour atteindre un plan horizontal inférieur.

dans le cas précis, j'ai préparé un petit exemple. C'est fait avec autocad, mais la méthode et les contrôles sont valables pour tous les programmes de modélisation.
au point 1, vous créez l'épingle qui donnera la forme à la semelle intérieure. Il se remplit de maillage.
au point 3, il y a des mailles et des attelles. Il extrude l'asphalte vers le bas pour former la surface jaune verticale, qui est coupé horizontalement en aidant avec un plan horizontal. quelques pas et le solide est créé.

ici, mais nous devons nous occuper d'un maillage bâclécomunque ecco la chose voilehttps://autode.sk/2oahtp0



[Tristus]

ici, mais nous devons nous occuper d'un maillage bâclé

Je ne pouvais pas importer le fichier stl sur max.
