Vue de base dans le tableau relié au système d'essieux sur multicorps

  • Auteur du sujet Auteur du sujet Alby189
  • Date de début Date de début

Alby189

Guest
Bonjour à tous, j'aurais besoin d'aide en ce qui concerne les vues de table en référence au système d'axes dans la partie multicorps. utiliser catia v5-6r2016 avec licence cac+mce+mme.

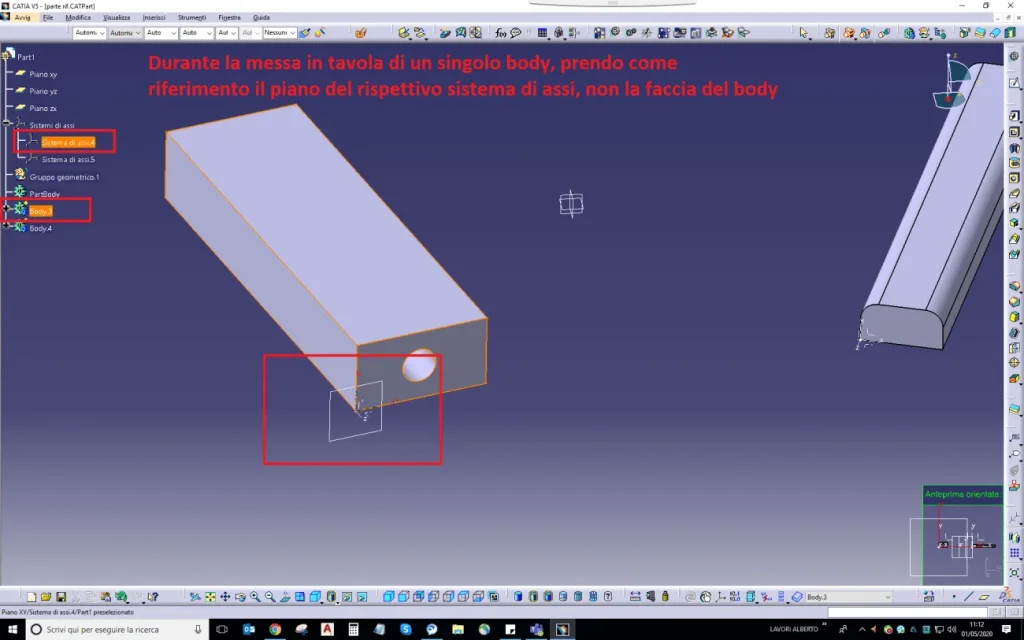

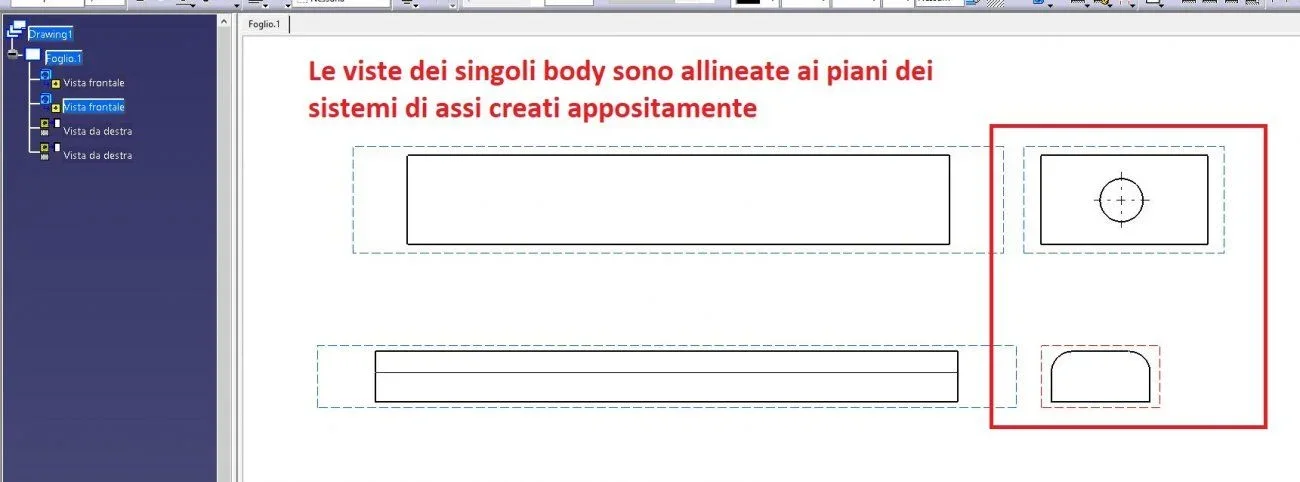

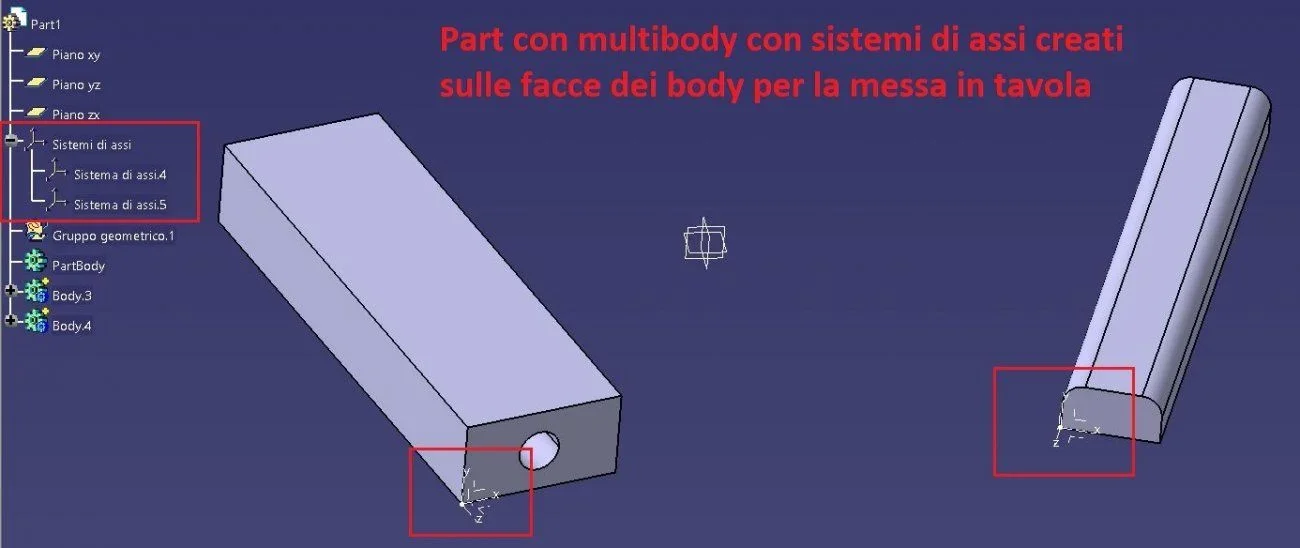

J'ai souvent travaillé en multimodie en environnement partiel, j'ai essayé d'insérer des systèmes d'axe sur les faces des justaucorps individuels pour avoir une référence paramétrée pour placer sur la table, puis j'ai mis sur la table les justaucorps individuels en utilisant comme plan d'orientation les systèmes d'axes précédemment insérés.

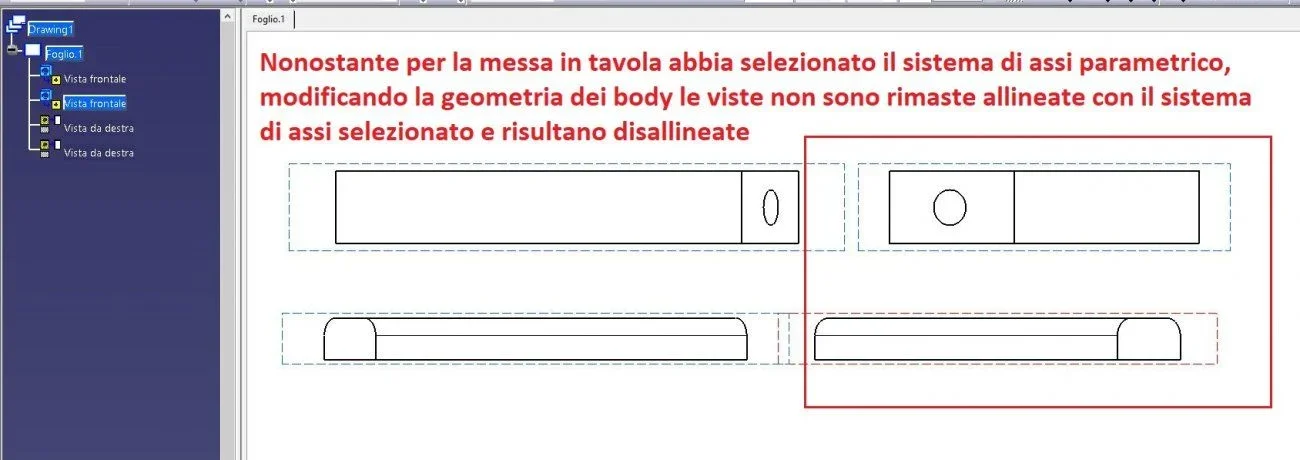

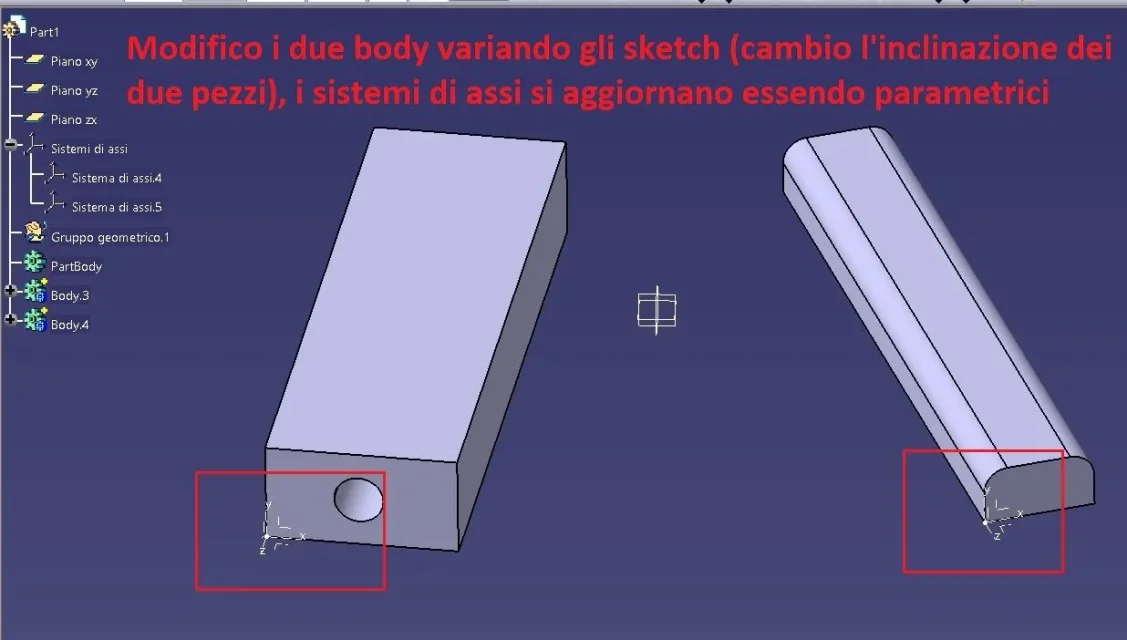

modifier le corps, les essieux respectifs sont mis à jour en étant paramétriques, mais mettre à jour le tableau, la vue de base est déformée et ne suit pas le système d'axes précédemment sélectionné lors de la création de la vue, je pensais en utilisant comme référence le système d'essieu les vues ont été mises à jour en conséquence.
Y a-t-il un moyen d'obtenir ce résultat? que les opinions de base de l'organe individuel restent liées à un plan spécifique de la partie?
J'attache quelques photos pour m'expliquer mieux
Merci à tous !


Pièces jointes

  • 1.JPG
    54.8 KB · Affichages: 11
  • 2.png
    119.9 KB · Affichages: 11
  • 3.JPG
    55.7 KB · Affichages: 9
  • 4.JPG
    79.5 KB · Affichages: 9
  • 5.JPG
    70 KB · Affichages: 15
Bonjour.
Êtes-vous sûr d'avoir sélectionné le plan de l'axe lors de la création de la vue?

Essayez de créer un plancher sur la surface et utilisez ceci comme référence.

Faites-nous savoir. Ça va ?

grâce à la réponse, oui, j'ai été très prudent dans le choix du plan généré par les axes du système. En outre J'ai essayé aussi avec un plan, le résultat est toujours le même, la vue de base dans la table n'est pas liée au plan/système assis dans la partie et perd les alignements. . . .

une solution que j'aurais trouvée est très longue:
- copier le corps à mettre sur la table et le système respectif des axes à lui lié
- dans une nouvelle pièce coller avec raccordement (axes corps et système)
- créer un nouveau système d'essieux à l'origine
- déplacer le corps avec référence d'axe en axe (de celui copié à celui d'origine), à ce stade le corps s'aligne à l'origine de la nouvelle partie et reste lié
- mettre sur la table la nouvelle partie avec le corps copié (et connecté au multicorps original)
de cette façon toute modification au multicorps original est des répercussions dans la nouvelle partie et le corps s'aligne toujours à l'origine, donc dans le tableau vous ne désallinez pas

Malheureusement, je ne peux pas adopter cette procédure en raison d'une quantité énorme de dessins à gérer pour ce projet et je dois rester avec la partie multicorps sans pouvoir générer d'autres parties avec des liens.

merci pour l'attention

essayer de changer de stratégie.

première place dans l'espace le système d'essieux pour une caisse.
puis créer ou déplacer le solide (corps) en se penchant sur le plan du système d'essieu que vous avez créé précédemment.

Faites-moi savoir.

Je viens d'essayer, malheureusement il ne fonctionne même pas avec l'approche proposée, j'ai d'abord créé le système d'axes et de différents plans, puis j'ai construit sur les solides, une fois mis dans la table avec référence les mêmes systèmes d'axes, ne se lient pas à la vue de base.. .
Je ne sais pas comment le faire, et si c'est possible...

Ok merci, Je vais joindre trois fichiers avec lesquels j'ai fait les tests:

- Oui. multicorps. partie de chat: c'est le fichier natif multicorps
- Oui. dérivés. la partie de chat: c'est un fichier de partie où j'ai collé avec référence un corps avec le système d'essieux respectif, puis j'ai créé un nouveau système d'essieu dans l'origine, et j'ai déplacé le corps d'axe en axe; de cette façon à chaque modification du corps primaire, les mathématiques ici met à jour mais ne change pas d'origine et d'orientation
- Oui. glisser1. La catéchèse: il y a des vues des deux fichiers (précisés à l'intérieur), modifiant le corps du fichier natif et mettant à jour tous les fichiers, vous pouvez voir comment les vues réagissent.

Malheureusement, dans ce projet spécifique Je ne peux pas tout gérer avec la deuxième option de travail, donc je devrais trouver, si possible, une solution pour lier la vue de base à un plan spécifique afin qu'elle soit mise à jour avec le changement du corps.
Merci encore pour l'aide ! !


Pièces jointes

Bonjour.
J'ai fait un test rapide avec vos exemples mais avec un nouveau design.

Je confirme que vous avez le même problème avec v5 r30 sp01.

contour: Une fois que vous changez l'angle en 3d, allez dans le dessin sur les propriétés de la vue avec le bouton droit et changez le plan de projection.

Ça marche comme ça.

Mais je pense que c'est une anomalie...

Voici l'option que je vous ai dite.
comme dit le comportement ne semble pas correct.
Mais au moins vous avez une solution.
Ça va ?


Pièces jointes

  • BE60C432-96FB-4D6E-A2DF-AD83A846A97D.jpeg
    91.2 KB · Affichages: 15
De toute évidence, je connais cette commande, je l'utilise déjà pour surmonter le problème, mais c'est plusieurs centaines de vues pour redéfinir le plan de base, je cherchais une solution pour le rendre automatique.
dans la pratique J'ai un set avec des dizaines de parties toutes en multicorps et des planches de tous les détails; puis avec "new from" pointant le fichier avec les planches tous nouveaux et je modifie certains paramètres des géométries pour obtenir un nouveau set avec des pièces redimensionnées avec les nouvelles spécifications, le tout pour au moins vingt versions, de cette façon, dans un très court laps de temps j'ai aussi les tableaux mis à jour, mais dans ce cas je vais continuer à revoir les plans de chaque vue..
Merci quand même pour le temps que tu m'as consacré ! Tu étais très gentil !

Je sais ce que tu veux faire.
il semblerait (utiliser le conditionnel) que catia ne prend en compte que les plans originaux.

Je n'ai jamais eu de problème depuis des années.

J'y pense et je vois si, avec l'aide de certains collègues, je trouve la solution.
Peut-être qu'il y a une option à définir...

Si j'ai des nouvelles, je vous le ferai savoir ?

Bonjour.
Je crains que le Falonef ait raison : catia définit le plan de vision généré et il est possible de le modifier uniquement avec la commande "plan de projection de modification". . . .

J'ai fait un test avec l'option "view from 3d" paramètre vues frontales/ plan d'annotation et en effet si dans les options imposées "synchronise pendant la mise à jour", les mises à jour de vue, mais ses projections non, à moins que vous les sélectionnez et donnez à chaque fois la commande "synchronise la définition de la vue" pour chaque projection, mais nous y sommes à nouveau: ce n'est pas pratique.

J'ai aussi essayé de créer un produit où j'ai corrigé une partie vide et comparé à ce que j'ai aligné toutes les parties à travers les tartes, donc ils sont en fait alignés, mais ensuite vous devez gérer les mises à jour selon les sélections et dans le cas du multicorps avec un ensemble supplémentaire de briquets et s'éteint.

peut-être agir sur les formules où le plan de vue généré doit être remplacé par le plan correspondant de la terna mais ce terrain pour moi est inconnu.

Bonjour.

il y a des années

Bonjour, j'ai essayé de refaire les tests avec v5 r28.

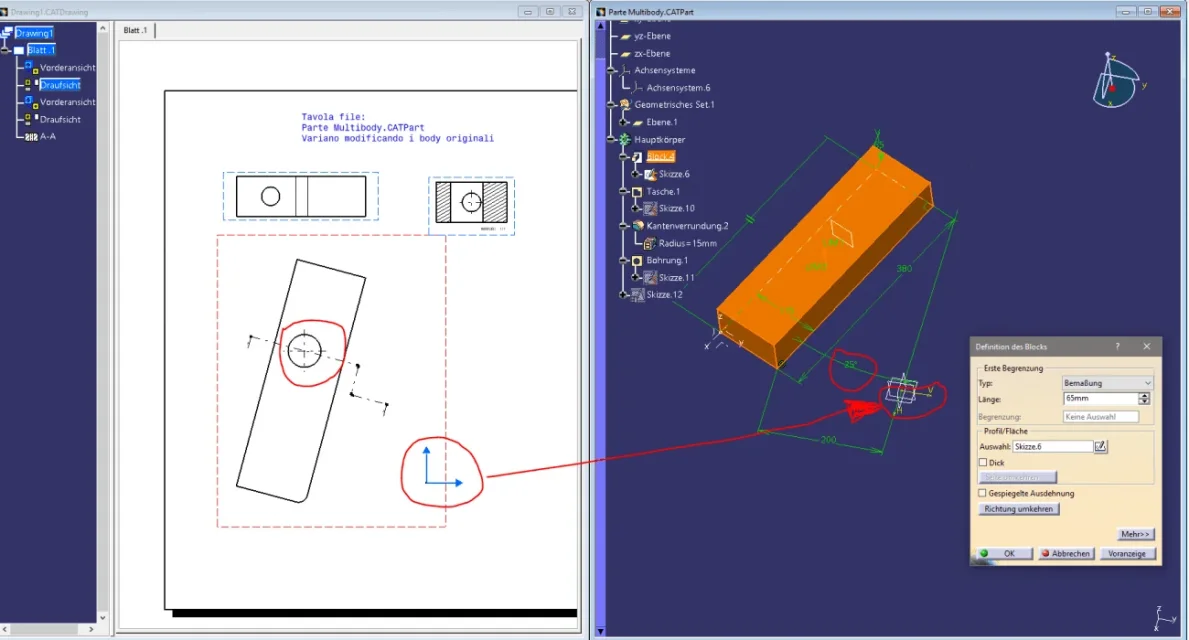

Mais en analysant le comportement du logiciel, je vois que si vous activez la vue, les flèches originales terna > bleues sont affichées qui correspondent à la terna originale dans la partie chat.

J'en déduit donc que malgré avoir sélectionné la nouvelle terna en 3d, après la mise à jour, vous vous retrouvez avec la vue déplacée dans l'espace.

J'ai essayé de créer un trou et de créer une vue dans la section auxiliaire.
Cela bouge aussi, donc un autre indice de ma conclusion précédente.

Je ne trouve pas de solution.


Pièces jointes

  • sketcher.PNG
    163.6 KB · Affichages: 12
J'ai fait un test avec l'option "view from 3d" paramètre vues frontales/ plan d'annotation et en effet si dans les options imposées "synchronise pendant la mise à jour", les mises à jour de vue, mais ses projections non, à moins que vous les sélectionnez et donnez à chaque fois la commande "synchronise la définition de la vue" pour chaque projection, mais nous y sommes à nouveau: ce n'est pas pratique.
Merci pour l'info, pouvez-vous me dire comment fonctionne la commande "view from 3d" ? Je n'ai jamais réussi à l'utiliser et même après plusieurs tentatives, j'ai compris comment cela fonctionne, malheureusement dans l'entreprise collègues ne sont pas très dur et je suis autodidacte. . . .
Je vous remercie !

Bonjour, j'ai essayé de refaire les tests avec v5 r28.

Mais en analysant le comportement du logiciel, je vois que si vous activez la vue, les flèches originales terna > bleues sont affichées qui correspondent à la terna originale dans la partie chat.

J'en déduit donc que malgré avoir sélectionné la nouvelle terna en 3d, après la mise à jour, vous vous retrouvez avec la vue déplacée dans l'espace.

J'ai essayé de créer un trou et de créer une vue dans la section auxiliaire.
Cela bouge aussi, donc un autre indice de ma conclusion précédente.

Je ne trouve pas de solution.
Merci encore pour les tentatives!

Je ne sais pas.

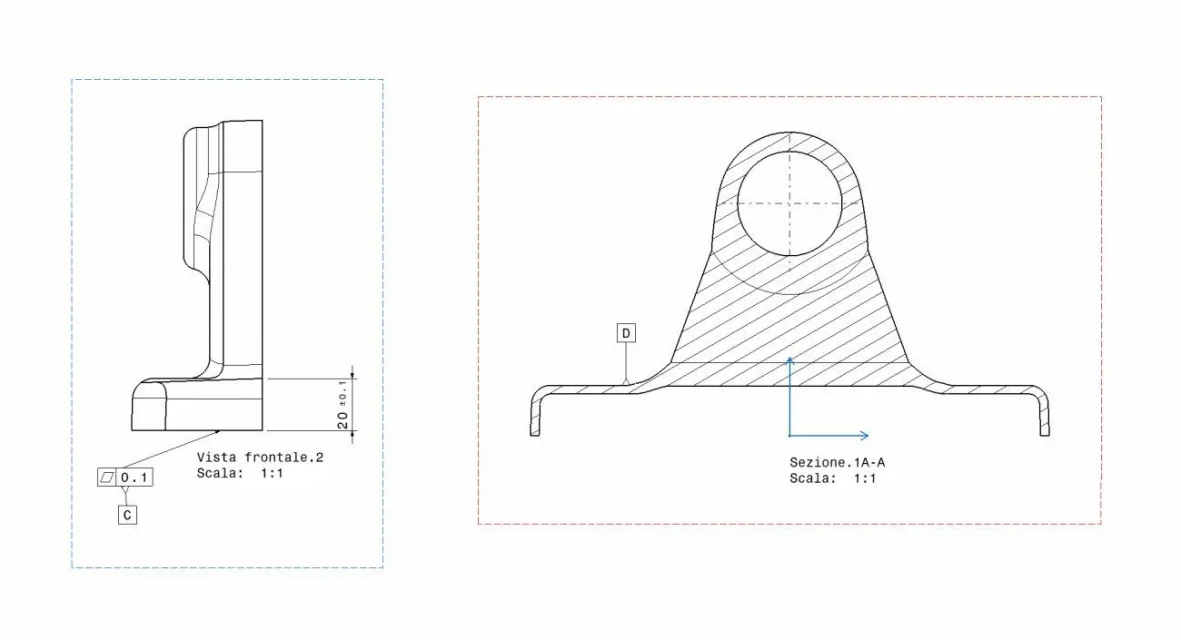

pour utiliser la vue de 3d, vous devez d'abord créer toutes les vues (ou sections) dans la 3d de la partie chat, cette méthode vous permet d'insérer toutes les informations telles que les citations, les tolérances géométriques et les notes, directement dans la 3d afin que vous puissiez éviter de mettre dans la table toujours que l'atelier peut utiliser le format.

dans le cas où vous voulez utiliser les vues dans le dessin:

menu/iser/vue/projets/vue de 3d

et la sélection de la vue créée dans la partie chat, de sorte que vous obtiendrez la vue correctement filtrée de son seul contenu

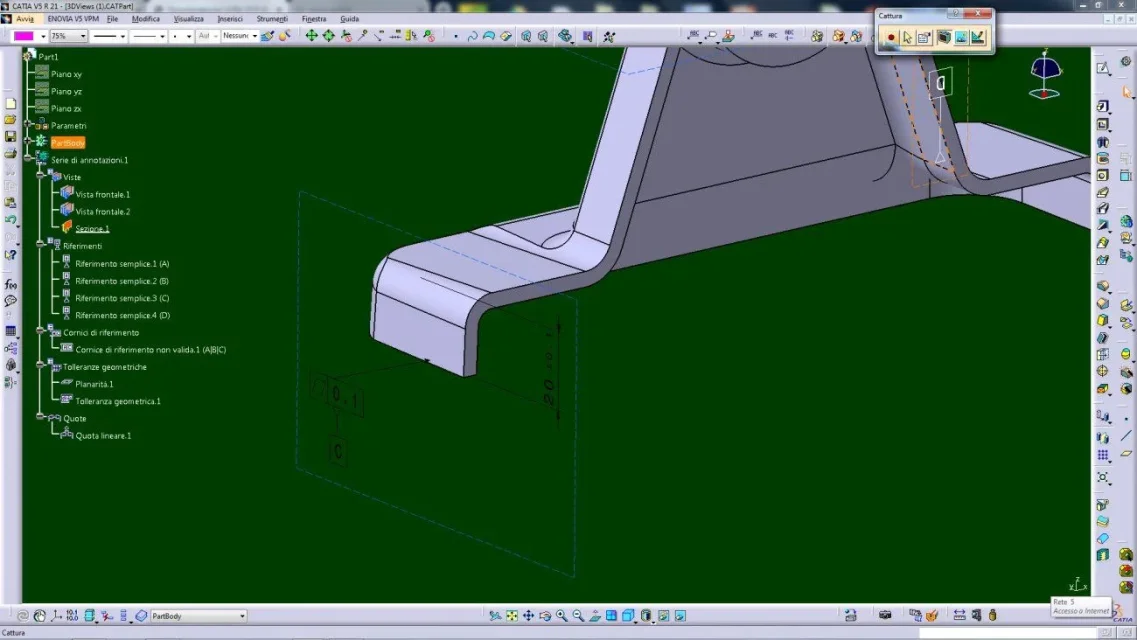

pour les créer dans la partie cat, dans l'environnement de conception générative:

menus/insérer/viste-plaques d'annotation/de vue avant et sélectionne un système de plancher, de surface plane ou d'essieu.

dans votre cas, vous pourriez créer de nombreuses vues et sections avant pour partager votre corps et obtenir les vues dont vous avez besoin.

vous devez aller au menu/instruments/options/conception mécanique/ébauche/vue/vue à partir de 3d/ vérifier la marque sur synchronisé pendant la mise à jour.

Malheureusement pour insérer des quotas et des tolérances plus complètes, vous devez avoir l'annotation du module de poitrine fonctionnelle.

Fais des preuves et préviens-moi.

Bonjour.



il y a des annéesCapture_002.jpgCapture_004.jpg

Merci beaucoup pour l'explication détaillée, je vais faire quelques tests, je ne connaissais pas cette fonctionnalité.
J'espère en compagnie qu'ils nous font faire des cours .... catia a beaucoup de fonctions que par autodidacte sont difficiles à trouver, après 6 ans d'utilisation que j'apprends encore!

pour le module d'annotation de tolérance fonctionnelle vous devez acheter la licence.

ce que Gianni55 expliqué ci-dessus correspond à la philosophie du 3e maître.
en regardant dans les différents forums vous trouverez des discussions créées par de.
Bonne lecture ?
