Au revoir à tous,
Je voudrais faire de l'assemblage de Caia un modèle de joint cardanique. le système se compose de 3 parties:
- arbre d'entrée
- croisière
- arbre de sortie

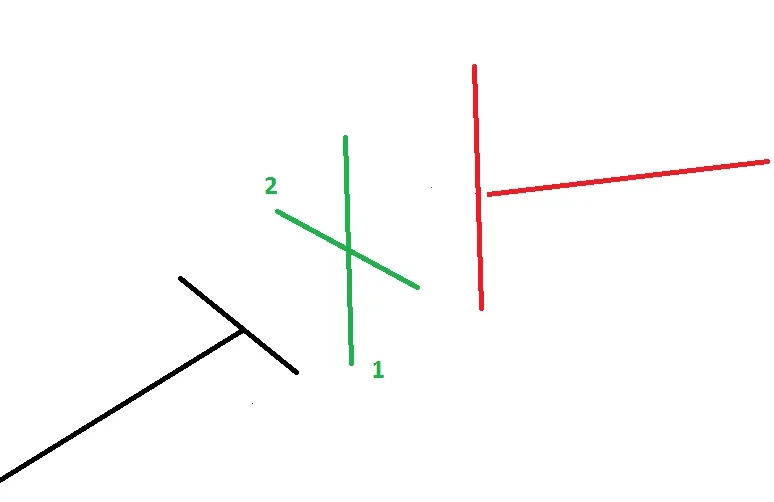

tous les 3 sont schématisés avec des lignes simples comme dans l'image jointe, car c'est un modèle de squelette.
J'impose les liens de coïncidence des 4 points de la croisière, à savoir:
- 2 liaisons de coïncidence point-point entre croisière et arbre d'entrée
- 2 liaisons de coïncidence point-point entre la croisière et l'arbre de sortie
Puis j'ai mis une liaison de rotation de l'arbre d'entrée par rapport à une référence fixe et je vais mesurer la rotation de l'arbre de sortie par rapport à une référence fixe.
tout « semble » fonctionner, le problème est qu'en changeant l'angle d'entrée il arrive parfois que la croisière inverse son orientation (voir image). imposant une rotation de 90° de 1 à 2, je m'attends à ce que le système "ruoti" par conséquent, tandis que la croisière est plutôt inversée de 180° (voir image).
le problème provient parce qu'il y a une liaison d'angle (par exemple deux lignes perpendiculaires entre elles), les solutions sont toujours deux (un angle et son addition). Quelqu'un a-t-il une idée de la façon d'imposer cette orientation? ?
J'ai essayé, mais je ne sors pas. .
