Références pour les tolérances géométriques CREO

[3Dtech]

Bonjour à tous.

Je voulais vous demander comment utiliser un axe comme référence ?
(pour correspondre à une tolérance géométrique, telle que la concentricité)

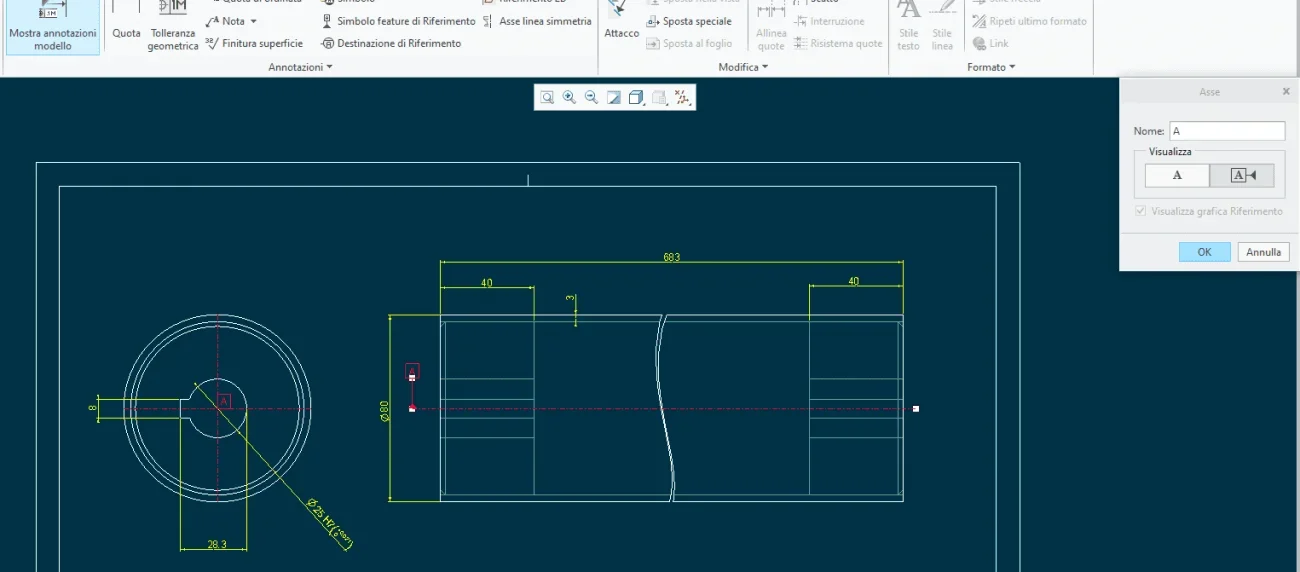

dans l'image ci-jointe, j'ai double-cliquez sur l'axe et j'ai donné le nom "a" à la référence.

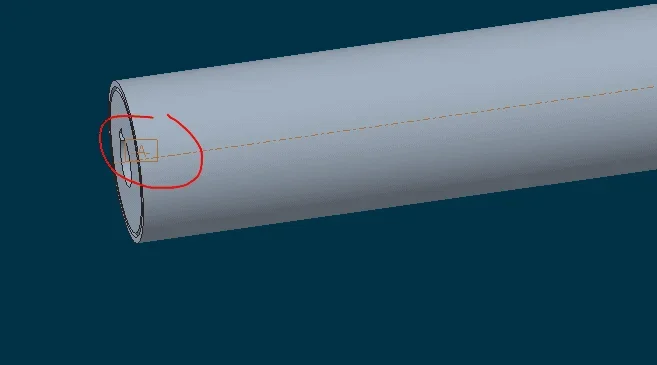

Si dans le modèle je vis les axes, je vois la lettre "a" combinée avec elle.
est-il normal qu'il soit, ou y a-t-il une façon dont les axes/références de la parole restent confinés à la table?



[freexf]

l'axe ne vaut pas la peine de le prendre comme référence, vous devez le prendre et la surface cylindrique.



[3Dtech]

Merci pour la réponse.

Donc la mienne est une erreur de concept ? - Oui.
esthétiquement j'aime mettre la référence comme je l'ai fait dans l'image ci-dessus. si elle n'est pas sur l'axe fait la même chose, mais sur la tangence (en vue latérale) elle ne me fait pas la mettre.
Il revient ?



[Luigi_72]

Bonjour.

Je viens de passer de la version creo2 à la version creo7 et j'ai trouvé une conception différente dans l'utilisation des axes de référence dans la conception.
Sur le plan conceptuel, il est juste d'indiquer comme référence une surface et non un axe, mais de la placer au hasard sur la surface si, dans la 3d, elle est peu percutante dans la 2d (voir annexe). C'est vraiment mauvais, mais je ne peux pas le mettre sur sa part.
