BOULÉE DE STL

[Da Vinci]

Bonjour à tous, comment utilisez-vous les fonctions booléennes avec le fichier stl ou obj avec rhino ? J'ai essayé avec un solide créé avec rhinocéros et le fusionner avec un stl, mais cela ne fonctionne pas.
Merci à qui répondra.



[Tristus]

Ça prendrait une photo pour mieux comprendre.
vérifier les propriétés de l'objet stl et le comparer aux propriétés de l'objet créé avec rhino. pour fondre il est nécessaire que les objets dans la phase de fusion soient solides valides.

Par exemple, si je crée un bâtiment cube 6 surfaces carrées et ne les ferme pas, la figure aura la forme d'un cube à l'écran, mais ne sera pas un solide valide pour le programme. dans autocad vous utilisez la commande scolpisci (ou "transform in solid) pour faire des polysurfaces un solide de sorte que vous pouvez faire des opérations boléennes avec d'autres solides. en rhinocéros il devrait y avoir une commande similaire.

Essayez de combiner les surfaces qui composent l'objet stl. mais il faudrait une capture d'écran pour mieux comprendre



[Da Vinci]

Bonjour tristus et merci pour l'intervention. Je n'ai pas de pièces à montrer, c'est juste que n'importe quel objet que je fabrique, comme un cube et une boule, s'ils restent avec l'extension .3dm (fichier rhinocéros), me permet d'utiliser les fonctions booléennes. si les mêmes solides les transforment en stl, l'opération booléenne entre les deux solides ne le permet pas.



[ian3d]

Probablement en raison du fait que le format stl ne représente pas un corps solide mais décomposé en maille triangulaire. Par conséquent, un fichier stl ne peut pas être chargé et utilisé directement pour les opérations booléennes, mais l'objet représenté doit d'abord être transformé en un corps solide



[Tristus]

Probablement en raison du fait que le format stl ne représente pas un corps solide mais décomposé en maille triangulaire. Par conséquent, un fichier stl ne peut pas être chargé et utilisé directement pour les opérations booléennes, mais l'objet représenté doit d'abord être transformé en un corps solide

exactement, ce chiffre n'est pas considéré comme solide du programme.
dans autocad (qui comme ligne de commande est très similaire à rhino) si j'essaie de faire des opérations boléennes entre des solides constitués de maille triangulaire me demande de les transformer en solides lisses. Il le fait directement chaque fois qu'ils choisissent le solide concerné, puis il part avec l'opération boléenne sans aucun autre problème.
3ds max inveveve n'a aucun problème.

J'ai utilisé des rhinocéros il y a plusieurs années et maintenant je ne me souviens de presque rien. Vous devriez comprendre ce que ces chiffres représentent pour les rhinocéros. avec autocad cliquez sur la droite et je vais sur des propriétés pour comprendre si la figure sélectionnée est un solide, une surface etc. Il faut aussi faire avec les rhinocéros.
J'ai trouvé une vieille discussion dans laquelle vous demandez de l'aide pour transformer un maillage en solide.

J'ai oublié que j'avais oublié presque tout les rhinocéros, mais je suis convaincu que les étapes sont celles-là. c'est-à-dire comprendre comment transformer ces chiffres en solides. Ce n'est pas difficile, quand ce sont des figures élémentaires, pas complexes, donc sans le risque de manquer de visages.
cette discussion il y a quelques années.

Convertire mesh in solido

Ciao a tutti, sto provando con non poche difficoltà a convertire una mesh in un solido, in modo da poterlo leggere in software come Solid Edge, Autodesk Inventor etc. Dispongo della mesh in vari formati (come .stl, .dwg, .dxf); ho già provato con il comando _MeshToNurb, ma poi non mi fa...

www.cad3d.it



[Tristus]

la commande doit être _createsolid

http://www.resurf3d.com/helpdoc/eng...rtir de mesh par en utilisant rhinoresurf.htm



[Da Vinci]

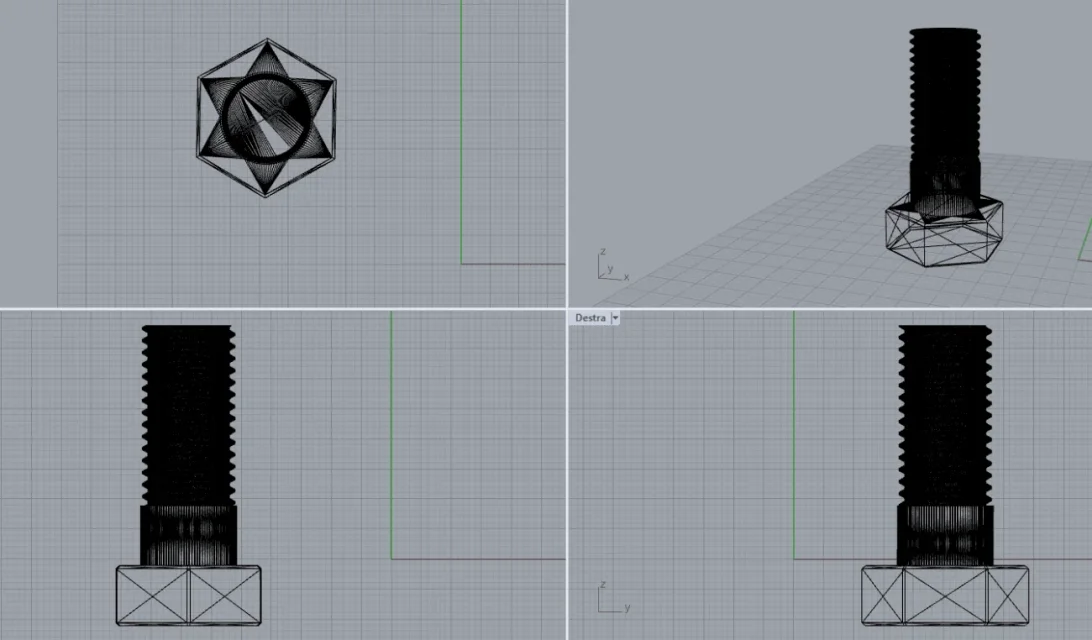

C'est un exemple, mais en utilisant la commande createsolid, il ne me fait pas sélectionner



[Tristus]

Je crois qu'avant de lancer la commande créative, vous devez faire quelques passages, comme décrit dans le lien que j'ai posté auparavant. Cependant, il serait préférable de pratiquer d'abord avec des figures simples (sphères, cubes, cônes) pour avoir la sécurité que la figure utilisée pour l'exercice ne contient pas d'erreurs.
de toute façon, gardez ce design dans dxf et postez-le



[LaboratorioDieci]

il devrait être possible de convertir le solide en maille et de faire un booléen entre les mailles.



[Da Vinci]

il devrait être possible de convertir le solide en maille et de faire un booléen entre les mailles.

C'est vrai. Merci à tous !



[Tristus]

"Maille hermétique, c'est-à-dire ceux qui peuvent créer une figure parfaitement fermée, stagne pour générer un fichier qui peut être traité par n'importe quelle imprimante tridimensionnelle. toutes les autres entités géométriques présentes dans la conception seront complètement ignorées et, par conséquent, éliminées dans le processus de génération du prototype. "
Source: https://news.tecnichenuove.com/files/2016/11/capitolo27.pdfun fichier stl peut ne pas être hermétique et il est probable que le fichier que vous avez téléchargé ne l'est pas.
avec autocad, lors de la tentative de convertir un maillage non hermétique en solide, le programme indique "pas détecté correctement" et ne procède pas à la conversion. avec rhinocéros sera le même discours. En fin de compte, ce stl ne serait pas utilisable pour imprimer en 3d

Je me souviens de ce temps, sur ce forum, j'ai participé à une discussion sur un fichier stl résultant d'un scan. d'une figure représentant les os des pieds. et je me souviens que tant avec mélangeur qu'avec 3dsmax vous pourriez aller vérifier si sur cette figure étaient présents visages, fissures ou compnetrations.

Quoi qu'il en soit, l'important est que vous l'ayez résolu. Si vous devez faire une fusion, vous ne devriez pas rencontrer de difficultés, mais en faisant une opération boléenne en soustraction (traitement de la boléane en soustraction avec le maillage) vous devriez alors reconstruire le maillage que l'opération boléenne elle-même ne recrée pas (contrairement à l'opération en soustraction entre les solides réels, dans lequel ces surfaces sont créées. )



[Tristus]

Mais quand vous rencontrez ces problèmes, faites attention aux messages que le programme donne. Il me semble étrange que rhinocéros ne donne pas un message d'erreur expliquant, même synthétiquement, le problème qu'il rencontre.



[Tristus]

J'essaie de comprendre. J'ai créé un solide avec autocad et l'ai exporté comme stl.

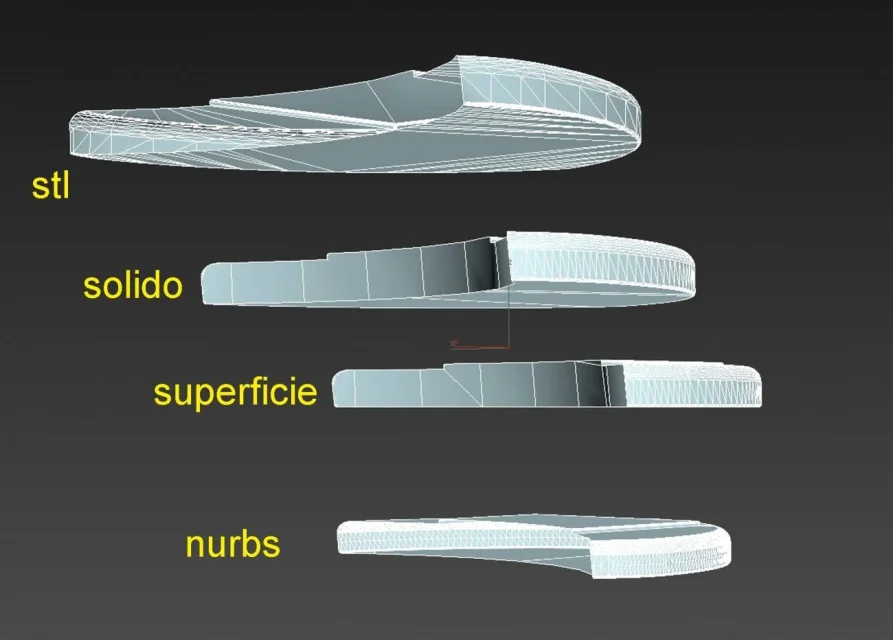

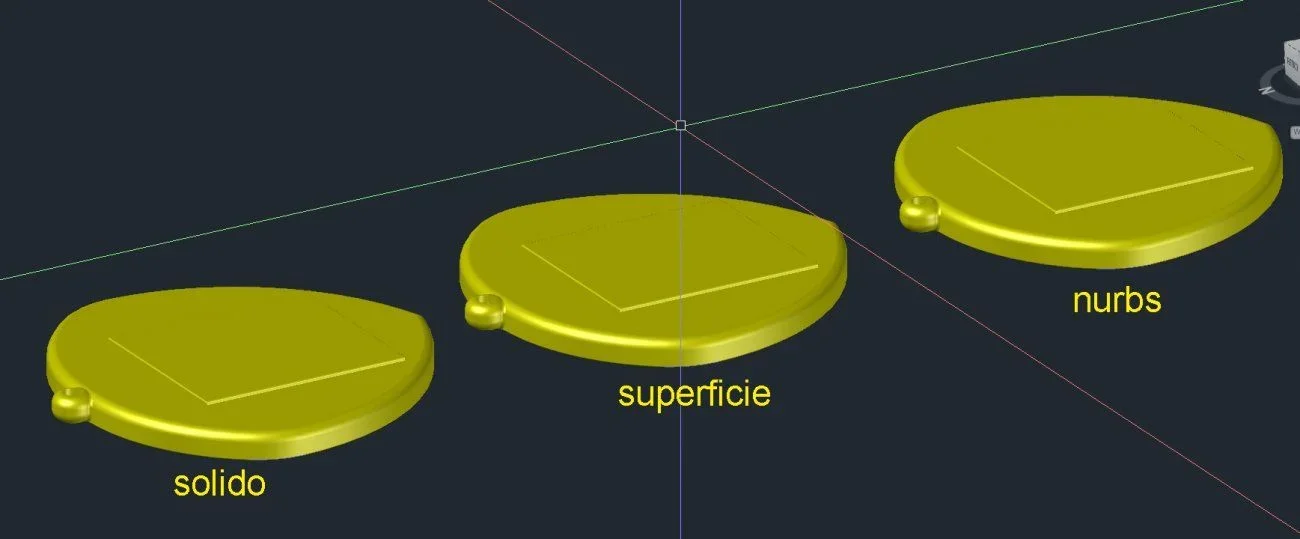

J'ai toujours copié le solide 2 fois. la première copie que je l'ai laissée comme solide, la seconde que j'ai convertie le solide en surface, la troisième que j'ai converti le solide en nurbs.
Après cela, j'ai enregistré le design comme un bloc dwg et l'ai importé sur 3ds max. toujours sur le même modèle j'ai importé le sl.

Il arrive que si à partir de 3dsmax je fais des opérations boléennes en soustraction sur ces solides, j'ai des résultats différents.
Ce que j'ai importé comme stl ne recrée pas le maillage de la soustraction. et cela se produit avec la figure transformée en nurbes. Pourtant, il s'agissait d'un volume dit hermétique, car il était possible, par autocad, de convertir ce solide à la surface et vice versa.
à moins que tous les stl, même s'ils constituent des volumes hermétiques, se comportent ainsi, dans le cas d'opérations boléennes.



[LaboratorioDieci]

La question est qu'ils chargent stl comme maillage. pour rhino, comme pour les travaux solides, vous pouvez faire du booléen entre deux mailles ou entre deux solides, pas entre un maille et un solide. Le moyen le plus court est donc de convertir le solide en maille.
Les solides de rhinocéros sont destinés comme ensembles de surfaces nurb, pour transformer un maillage en un maillage solide vous devriez exploser, convertir les visages en surfaces plates et les rejoindre comme solides. Cela en principe, alors dans la pratique je ne l'ai jamais jugé nécessaire. Je ne sais même pas s'il y a des difficultés ou des limitations du système.



[Tristus]

La question est que je le charge comme du maillage.

Alors je pense que cela arrive la même chose avec 3dsmax, je dirais avec tous les programmes, à ce stade.
qu'il s'agisse ou non de volumes hermétiques, les mailles sont toujours considérées comme des mailles.
si elles sont bien construites et sont étanches à l'air, elles peuvent se convertir en solides, sinon elles resteront en maille.
J'ai remarqué que pour être considéré comme hermétique ne devrait pas avoir de visages manquants (même les plus petits) et à l'intérieur du volume lui-même ne devrait pas être des visages supplémentaires. Donc aller les corriger pourrait être très difficile.



[LaboratorioDieci]

J'ai remarqué que pour être considéré comme hermétique ne devrait pas avoir de visages manquants (même les plus petits) et à l'intérieur du volume lui-même ne devrait pas être des visages supplémentaires. Donc aller les corriger pourrait être très difficile.

En fait, si vous travaillez sur des stl complexes, comme ceux provenant de la numérisation, il peut arriver que rhino n'est pas l'outil idéal. dans certains cas, il est plus productif de se doter de logiciels dédiés, comme géomagique.



[Tristus]

droit de partager l'expérience:

J'ai deux fichiers stl distincts, créés avec autocad. L'un est une figure quelque peu complexe, l'autre est un cube.
tous les deux créés avec autocad comme solides.

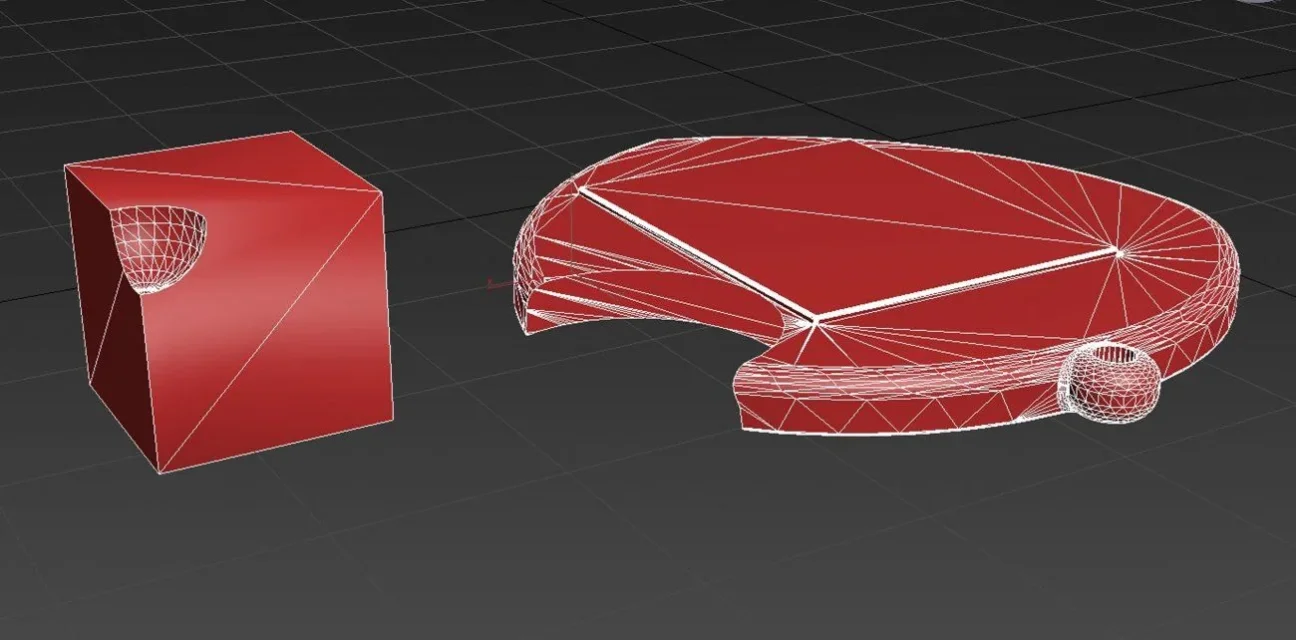

à partir de 3dsmax ils s'élèvent et je fais une soustraction boléenne. Dans le cube, le maillage de soustraction est recréé, dans l'autre figure, non.

à côté du premier cube créé comme solide, toujours avec autocad je voulais en créer un en assemblant 6 surfaces planes carrées. autocad ne m'exporte que le cube créé comme solide, l'autre me rejette en disant que je ne dois sélectionner que des solides ou des surfaces hermétiques. Le fait est que si je convertis ces 6 surfaces en autocad solide, je les convertis, alors il devrait être volume hermétique.
à ce stade reste le mystère de la façon de transformer ces 6 surfaces en surfaces hermétiques. . . .
J'ai essayé de les transformer en nurbs, mais au stade de l'exportation en stl autocad refuse de me donner le même message qu'auparavant.



[Tristus]

probablement autocad ne me fait pas exporter pour stl le cube construit avec des surfaces pour la raison suivante.
chacun de ses coins se compose de 3 points au lieu d'un. que cube contient 24 points au lieu de 8 (comme en témoigne également le correcteur stl). avec 3dsmax, faisant le soudage des points que je reviens pour avoir une maille hermétique, mais avec autocad comment faites-vous pour faire ledit soudage?

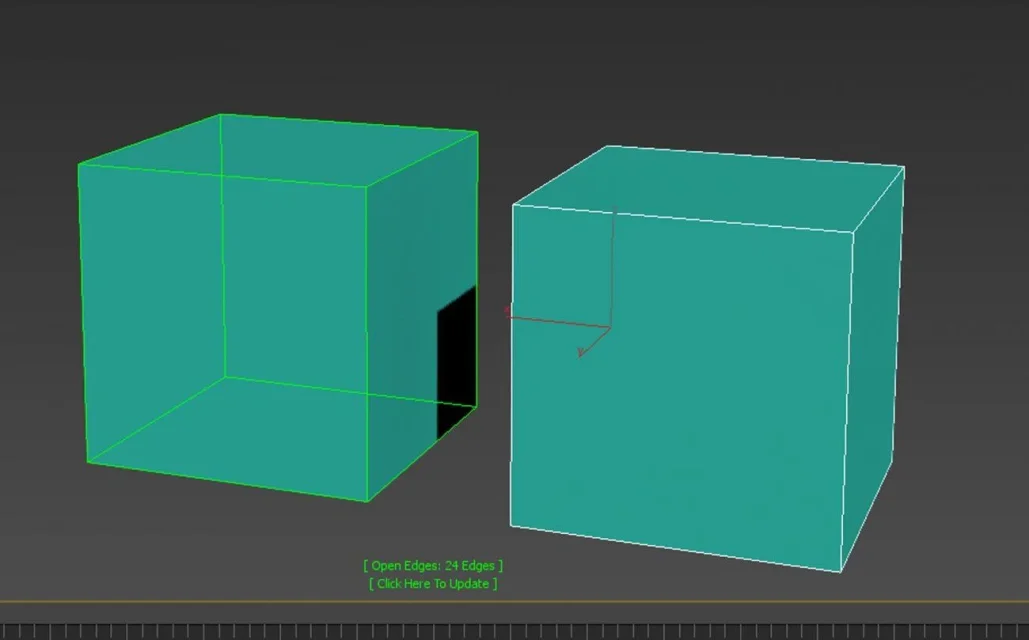

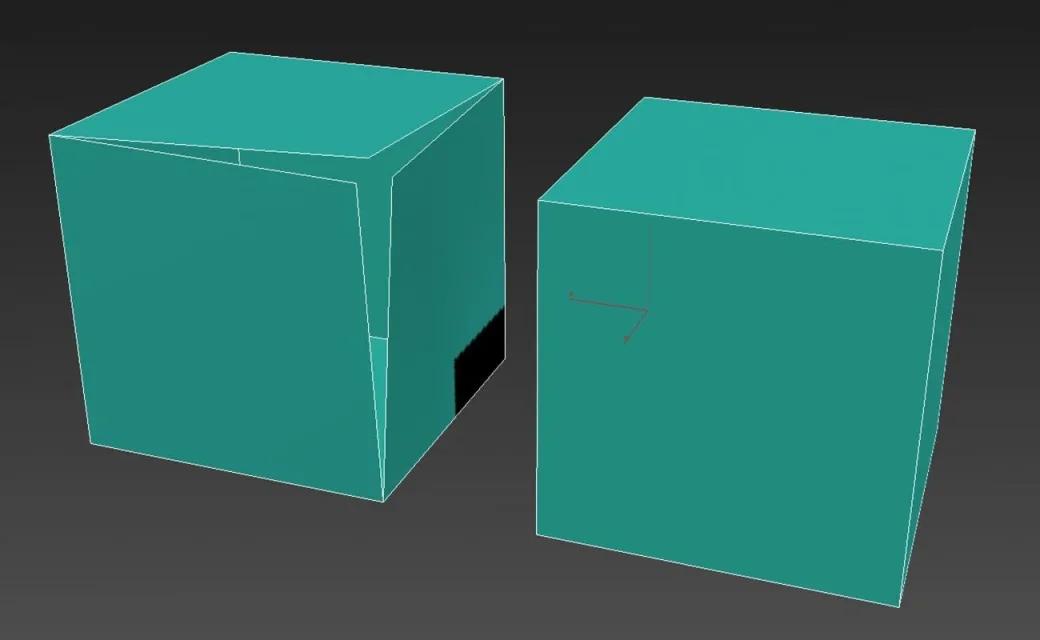

sur la gauche dans les deux images, est le cube construit avec des surfaces.



[LaboratorioDieci]

probablement autocad ne me fait pas exporter pour stl le cube construit avec des surfaces pour la raison suivante.
chacun de ses coins se compose de 3 points au lieu d'un. que cube contient 24 points au lieu de 8 (comme en témoigne également le correcteur stl). avec 3dsmax, faisant le soudage des points que je reviens pour avoir une maille hermétique, mais avec autocad comment faites-vous pour faire ledit soudage?

Des problèmes similaires se produisent également dans les rhinocéros. Je crois que pour certains logiciels, la génération de stl vise le passage de données brutes à des systèmes d'impression 3D, qui s'occuperont alors des corrections de l'affaire.



[ian3d]

Des problèmes similaires se produisent également dans les rhinocéros. Je crois que pour certains logiciels, la génération de stl vise le passage de données brutes à des systèmes d'impression 3D, qui s'occuperont alors des corrections de l'affaire.

C'est vrai. stl est un format standardisé créé pour permettre la communication et le passage des données entre les logiciels avec lesquels il est modélisé en 3d logiciel de gestion d'imprimante. l'avantage d'un fichier stl est sa relative facilité de génération mais de contre, selon le cad et le convertisseur en lui utilisé, peut présenter une géométrie avec des sommets multiples recoupant, chacun appartenant à différents triangles de la coïncidence de maille en un point. Cela pose des problèmes facilement surmontés par le logiciel de tranche lors de la création du code g d'impression mais, souhaitant faire un chemin inverse de passage des données de stl à software cad, une géométrie qui nécessite des interventions manuelles pour la correction de certaines erreurs comme, en fait, la génération de surfaces ouvertes.
