Nerva Lamiera

[LucaOt]

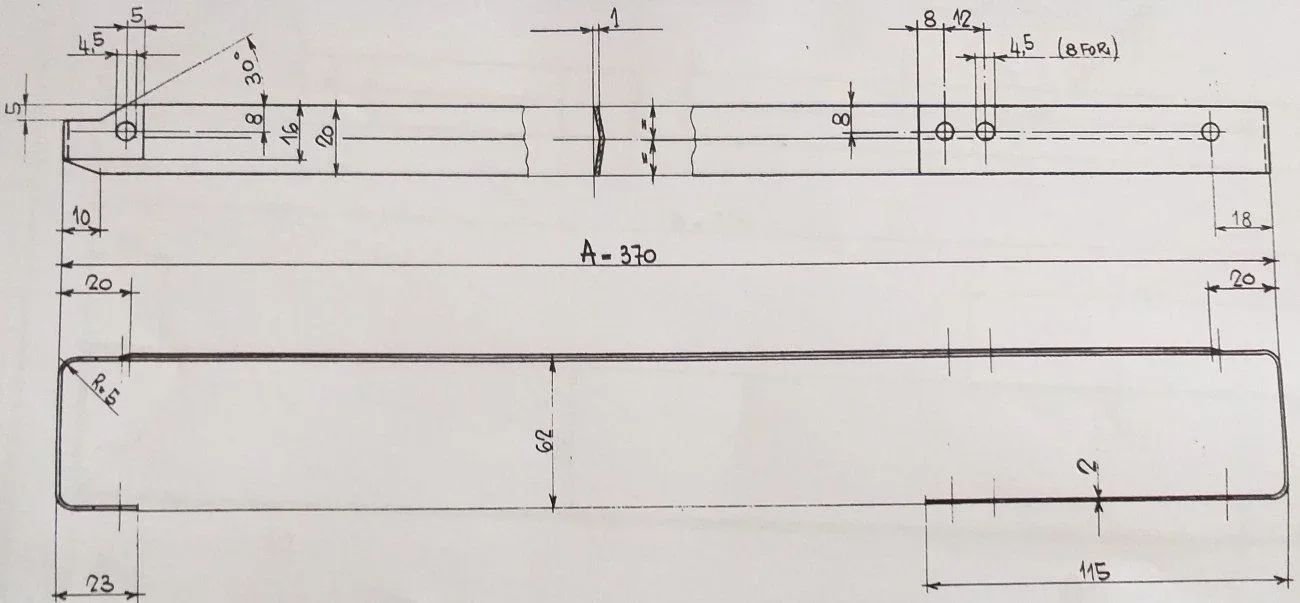

Bonjour à tous. Il se trouve que je dois modéliser la feuille de laquelle j'attache le tableau original. Je voulais demander à quelqu'un qui connaît mieux les outils en tôle que moi, s'il y a un outil pour atteindre la plate-forme de renforcement, celui que vous voyez dans la section. grâce à toute l'aide
p.s. solides 2015



[MassiVonWeizen]

si vous cherchez une fonction spécifique n'existe pas.
Je doute aussi qu'il soit possible d'obtenir l'aplatissement d'une feuille semblable, mais si vous avez réussi, j'aimerais voir comment vous l'avez fait.



[meccanicamg]

Il y a un doute sur le dessin à la main.
s'il s'agit d'une seule pièce, il devrait être fait une feuille pliée puis imité avec l'outil de formage.



[LucaOt]

Non, je ne pouvais pas. J'ai préféré demander ça au forum.

si vous cherchez une fonction spécifique n'existe pas.
Je doute aussi qu'il soit possible d'obtenir l'aplatissement d'une feuille semblable, mais si vous avez réussi, j'aimerais voir comment vous l'avez fait.



[LucaOt]

Il y a un doute sur le dessin à la main.
s'il s'agit d'une seule pièce, il devrait être fait une feuille pliée puis imité avec l'outil de formage.

Je devrais donc créer un outil d'ambition apoosite. Je pense qu'il est plus rapide puis mettre dans la table deux détails de forme différente: un faisant la feuille sans côte d'où prendre le développement et un fait avec les fonctions de "classe" afin que vous puissiez voir comment cela se terminerait..... voulez-vous procéder?



[meccanicamg]

Je devrais donc créer un outil d'ambition apoosite. Je pense qu'il est plus rapide puis mettre dans la table deux détails de forme différente: un faisant la feuille sans côte d'où prendre le développement et un fait avec les fonctions de "classe" afin que vous puissiez voir comment cela se terminerait..... voulez-vous procéder?

pour le faire rapidement pourrait faire trois feuilles: les deux côtés avec une section rectangulaire et un au milieu d'une section v vous pourriez presque penser à les souder au tig de la tête ou avec deux cordons latéraux pleine pénétration.



[meccanicamg]

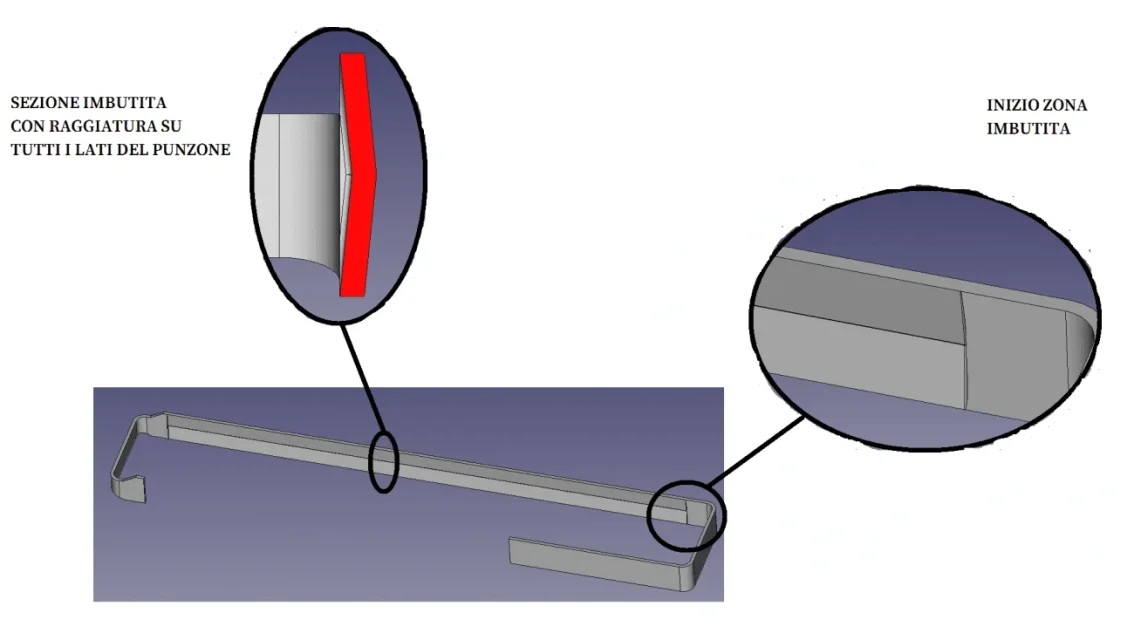

J'ai très vite modélisé votre objet en tôle.la méthode la plus rapide est de construire d'abord avec les commandes de feuille toutes les sangles 20x2mm faisant tout rond. Ensuite, vous pouvez soit faire une coupe dans la section centrale et ajouter une troisième feuille de forme v ou ajouter un poinçon dans la liste personnalisée et l'utiliser pour déformer. et enfin faire la coupe en forme sur le côté des plis courts et durer les trous.
J'attache le modèle étape pour que vous puissiez voir comment le modèle final se déroule.
Cependant vous pouvez décider de le faire de mille autres façons... avec les surfaces, avec toute l'extrusion et la conversion après comme une feuille.



[LucaOt]

ceci de la conversion en tôle était une fonction que je ne connaissais pas. Merci beaucoup. Je vais essayer le plus tôt possible.
des forums toujours fiables et très utiles.
Merci encore.

J'ai très vite modélisé votre objet en tôle.Voir la pièce jointe 59155la méthode la plus rapide est de construire d'abord avec les commandes de feuille toutes les sangles 20x2mm faisant tout rond. Ensuite, vous pouvez soit faire une coupe dans la section centrale et ajouter une troisième feuille de forme v ou ajouter un poinçon dans la liste personnalisée et l'utiliser pour déformer. et enfin faire la coupe en forme sur le côté des plis courts et durer les trous.
J'attache le modèle étape pour que vous puissiez voir comment le modèle final se déroule.
Cependant vous pouvez décider de le faire de mille autres façons... avec les surfaces, avec toute l'extrusion et la conversion après comme une feuille.

1



[LucaOt]

Il y a un doute sur le dessin à la main.
s'il s'agit d'une seule pièce, il devrait être fait une feuille pliée puis imité avec l'outil de formage.

à la fin je l'ai fait et c'était la solution la plus simple et immédiate. Je vous remercie.
