Volume intérieur

[Carsa]

Bonsoir, tout le monde. Je dois analyser avec ansys fluide le fluide dans un conduit composé de 3 composants fabriqués et couplés dans des usines solides. quand je les ouvre dans ansys couramment et essayer d'extraire le volume à l'intérieur je signale cette erreur: extrait de volume ne peut être utilisé que avec des corps solides.
J'ai essayé de toutes les façons de résoudre le problème en suivant les conseils que vous avez donnés aux autres utilisateurs dans ma propre situation, mais il n'y a aucun moyen de le résoudre. Ma thèse est basée sur cette analyse fuidodynamique, quelqu'un peut comprendre où est le problème ?
Merci beaucoup et j'attache la géométrie à deux formats différents.



[MassiVonWeizen]

spécifie la version de solidworks de sorte que vous sachiez si elle est compatible avec votre version



[Carsa]

la version est de 2018



[ceschi1959]

J'ai chargé les iges et réparé certaines surfaces et j'en ai ajouté qui manquaient.
Je vais vous attacher un parasol en attendant, si vous voulez plus d'explications, demandez.
Bonjour.



[Carsa]

J'ai chargé les iges et réparé certaines surfaces et j'en ai ajouté qui manquaient.
Je vais vous attacher un parasol en attendant, si vous voulez plus d'explications, demandez.
Bonjour.

Je vois si ça marche, j'essaie de faire des simulations. De toute façon, merci pour votre aide.



[MassiVonWeizen]

le message vous dit que le modèle doit être solide, vous avez 23.
Depuis la suspension du modèle ne change pas, à quoi servent ces surfaces?



[Carsa]

S'ils sont de l'extérieur, ils n'en ont pas besoin. J'en ai assez pour limiter le volume de fluide que je veux étudier.



[MassiVonWeizen]

S'ils sont de l'extérieur, ils n'en ont pas besoin. J'en ai assez pour limiter le volume de fluide que je veux étudier.

Vous devriez savoir que vous avez modelé



[ceschi1959]

Je vois si ça marche, j'essaie de faire des simulations. De toute façon, merci pour votre aide.

Avez-vous essayé d'utiliser le solide que je vous ai fourni ?
Des fiançailles ?
Bonjour.



[Carsa]

Avez-vous essayé d'utiliser le solide que je vous ai fourni ?
Des fiançailles ?
Bonjour.

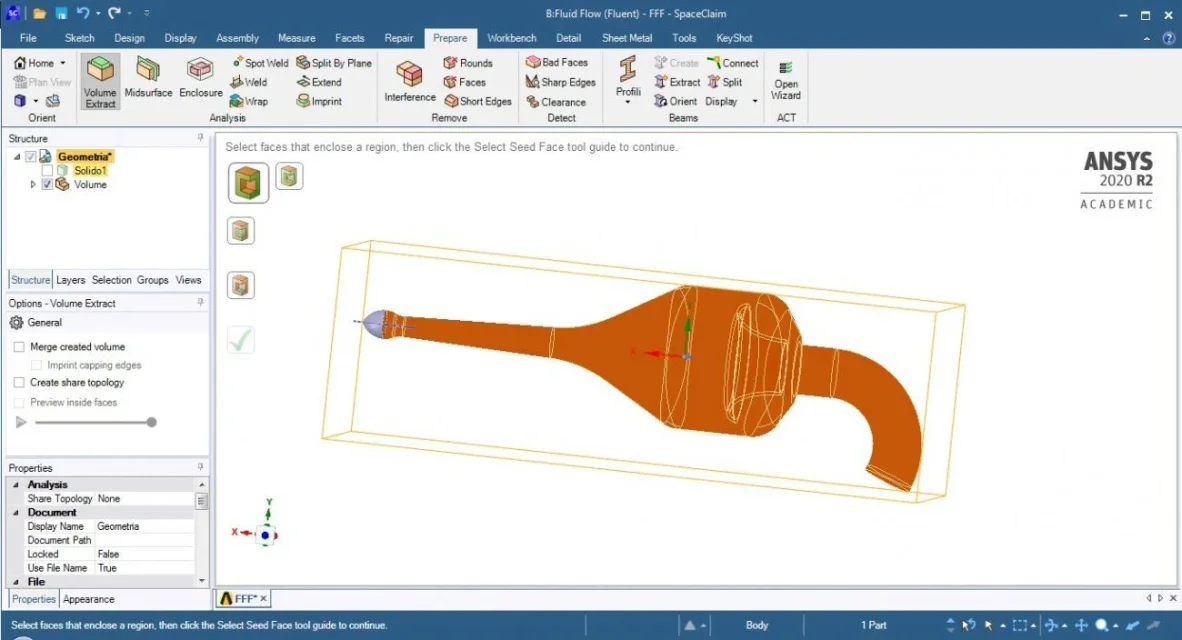

J'essaie d'extraire le volume interne en sélectionnant le bord d'entrée et de sortie, mais il crée seulement un volume avant la section d'entrée. J'attache une photo et vous remarquerez ce volume en gris tandis que le reste de la partie orange est ce que j'ai caché parce que je m'en fiche. Où est-il ?



[ceschi1959]

J'essaie d'extraire le volume interne en sélectionnant le bord d'entrée et de sortie, mais il crée seulement un volume avant la section d'entrée. J'attache une photo et vous remarquerez ce volume en gris tandis que le reste de la partie orange est ce que j'ai caché parce que je m'en fiche. Où est-il ?

Le volume interne est exactement ce que je vous ai fourni, vous n'avez rien à extraire.

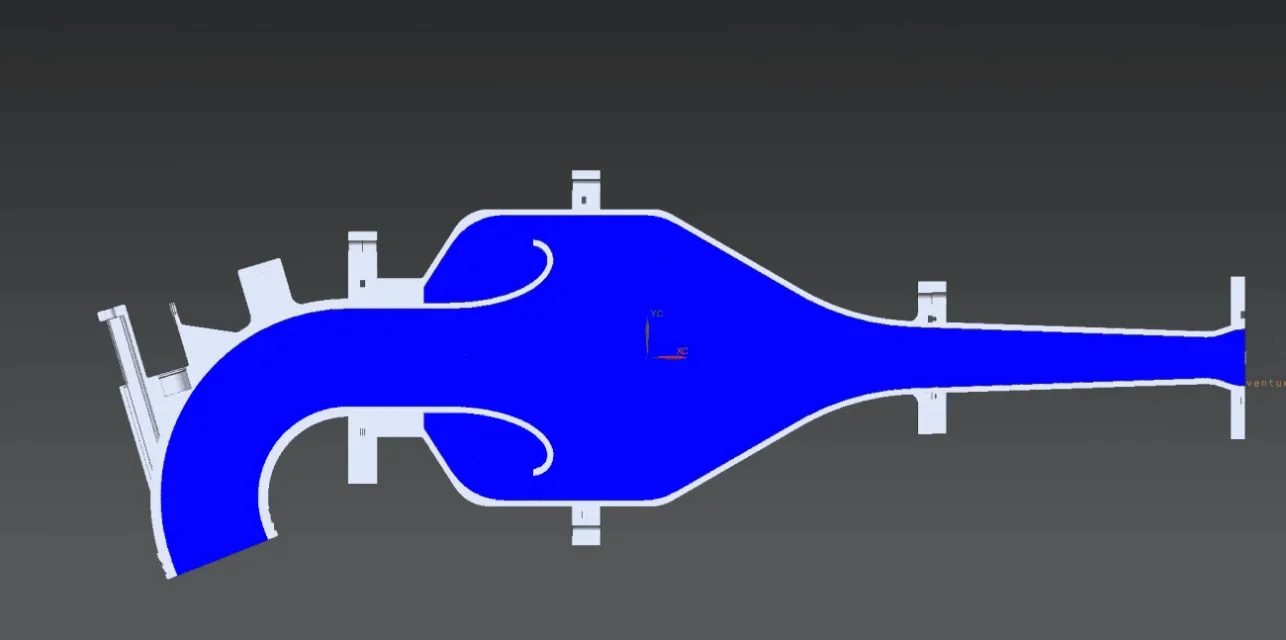

Pour moi, le discours de mannequin est fermé. J'attache l'image et le court-métrage.
Bonjour.



[Carsa]

Le volume interne est exactement ce que je vous ai fourni, vous n'avez rien à extraire.
Pour moi, le discours de mannequin est fermé. J'attache l'image et le court-métrage.
Bonjour.

J'ai juste commencé une simulation. Merci beaucoup, c'était très gentil.
