Définition du plan explicite

[carlo alberto 21]

Bonjour à tous.
Je m'excuse à l'avance pour mon ignorance mais je suis maintenant face aux surfaces dans cativa v5.
J'essaie de reproduire un modèle de tube en plastique très irrégulier et j'ai trouvé des plans explicites.
regarder dans le menu de création de plan ne m'apparaît pas cette option et je ne sais pas comment les reproduire.
Je voulais vous demander si quelqu'un peut m'expliquer comment le faire et quels sont les avantages qu'ils apportent.
Je vous remercie.
voiture



[AlessandroC.]

Bonjour, Carlo.
Je n'ai jamais vu ce cas précis, donc je vous suggère d'attendre quelqu'un de plus préparé sur le sujet.

par mémoire des géométries explicites sont obtenues si, lors de la création de géométrie (dans votre cas un plan), vous avez activé une commande spécifique: il est appelé "créer une référence" ou "insérer une référence" et avait comme icône l'arbre de caia avec la foudre.
Si ce n'est pas une erreur, la géométrie explicite n'est rien d'autre qu'une géométrie "non modifiable" et dans laquelle l'on ne devrait pas avoir le symbole "+" avec tous les paramètres/propriétés.
Je suppose l'avantage d'avoir des "fixes" dans la partie, qui ne peuvent pas être déplacés (comme s'il s'agissait des plans du cadre de référence absolu du fichier).
Honnêtement, dans mon travail, je ne vois pas la nécessité de les utiliser, mais il y a sûrement des cas où ils reviennent utiles

Si je peux être curieux, que voulez-vous dire par géométrie "très irrégulière" ?



[carlo alberto 21]

Bonjour alessandro
Je confirme que l'icône du plan a la foudre comme vous dites et n'est pas modifiable.
après le message j'ai essayé de reproduire l'arborescence du fichier de départ sans ces plans et j'ai réussi à compléter le modèle, donc vous avez raison quand vous dites que c'est juste une référence.

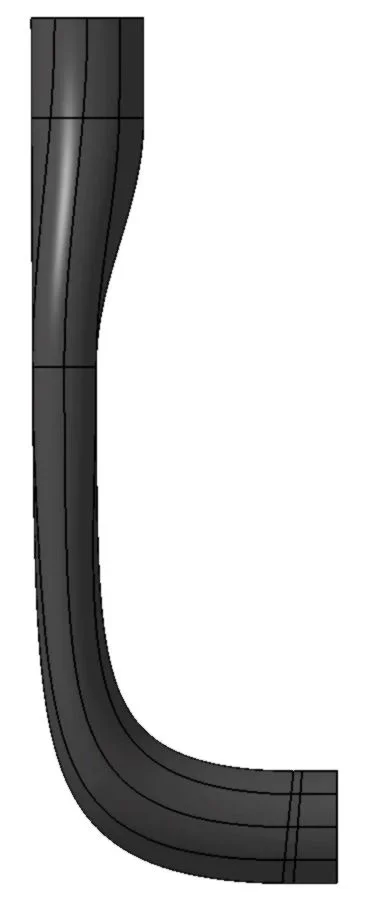

est un tube d'aspiration d'une chaudière qui passe à travers différents composants de sorte qu'il serre beaucoup dans la section centrale et a deux sorties non axiales avec section ronde.
J'ai écrit très irrégulière mais peut-être seulement pour moi que je suis habitué à des formes très géométriques. ?
Merci pour la réponse
