FreeCAD: modules EM, commande "data at point clip filter" '

[biz]

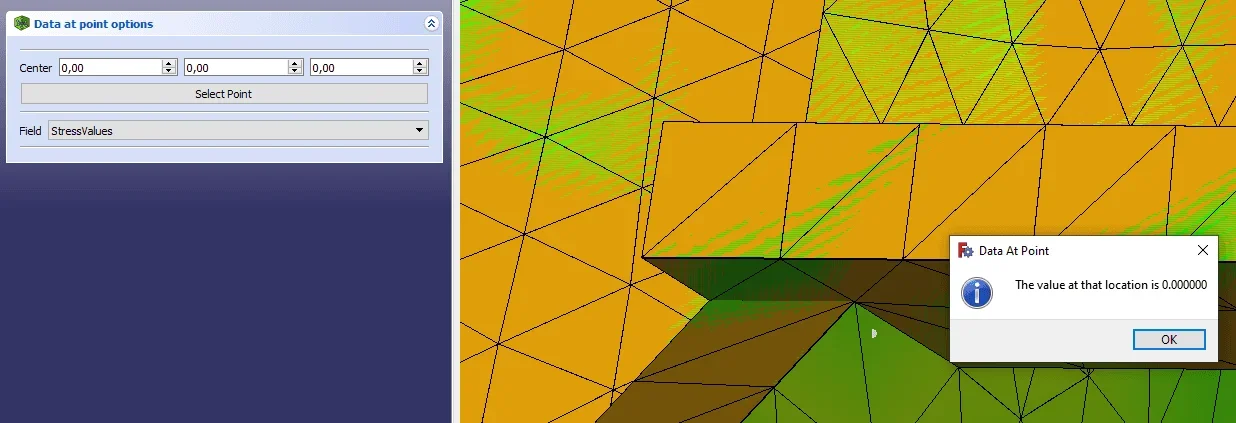

Après avoir analysé une structure et ses résultats, je voudrais pouvoir voir un type de tension dans un certain point. le commandement en question devrait être d'aide, cependant je n'ai pas les compétences pour pouvoir l'utiliser, comme le guide freecad mentionne seulement l'existence. cependant il me semble assez intuitif son utilisation, mais aides, le problème est qu'après avoir cliqué sur le point désiré (compliqué, comme il n'y a pas de poignées ouEnfin, il n'y a aucun moyen d'étiqueter les faits saillants, les plus stressés, par exemple?



[cacciatorino]

Peut-être devriez-vous demander à propos de certains forums libres ou son soluteur fem (calculix) ou son postprocesseur que je ne sais pas ce que c'est.



[meccanicamg]

Ciao. viens de moi riportato da certains partie sur les messages dans ce forum, vous devez prendre calculix et l'installer. puis ouvrir le fichier résultat avec calculix avec interface graphique après avoir fait le fem avec freecad.... qui a calculix gambisé à l'intérieur. De cette façon vous pouvez voir toutes sortes d'action interne et similaire. évidemment pas de grip et des cris mais vous devez cliquer sur l'interaction des nœuds de maillage.

le panneau de couleur est comme celui montré pour et plus une coquille de ms dos s'ouvre où les valeurs des nœuds que vous cliquez. avec le bouton gauche du comité d'enquête...



[biz]

Ciao. viens de moi riportato da certains partie sur les messages dans ce forum, vous devez prendre calculix et l'installer. puis ouvrir le fichier résultat avec calculix avec interface graphique après avoir fait le fem avec freecad.... qui a calculix gambisé à l'intérieur. De cette façon vous pouvez voir toutes sortes d'action interne et similaire. évidemment pas de grip et des cris mais vous devez cliquer sur l'interaction des nœuds de maillage.

le panneau de couleur est comme celui montré pour et plus une coquille de ms dos s'ouvre où les valeurs des nœuds que vous cliquez. avec le bouton gauche du comité d'enquête...

Intéressant... merci !



[biz]

Je ne comprends pas la différence entre les deux types de fichiers :
_ccx résultats
_ccx jeu d'entrée
aussi parce que j'ai des difficultés à travailler
parce que dans "l'entité" je ne peux sélectionner "tout" "mx" "mon" "mz" et non "mises" (ou "tresca" ou "déplacement" par exemple) comme je le vois dans le post que vous avez signalé?



[biz]

J'ai trouvé les instructions... maintenant je nous regarde



[meccanicamg]

le fichier inp d'entrée est là où il prend des charges, des fonctionnalités matérielles, etc. le fichier de résultats sont les matrices de tensions, déformations, etc. vous devez ouvrir le fichier de sortie. Si vous l'ouvrez, vous ne voyez que la géométrie.
ouvrir le fichier avec calculix externe à freecad.



[biz]

le fichier inp d'entrée est là où il prend des charges, des fonctionnalités matérielles, etc. le fichier de résultats sont les matrices de tensions, déformations, etc. vous devez ouvrir le fichier de sortie. Si vous l'ouvrez, vous ne voyez que la géométrie.
ouvrir le fichier avec calculix externe à freecad.

che estensione ha quello di output?



[meccanicamg]

par mémoire c'est frd. Cependant, vous obtenez deux gros fichiers ainsi que quelques petits fichiers. L'un est .inp qui est entrée et l'autre est ce dont vous avez besoin. sont tous dans le dossier modèle.
