PROIEZIONI E VISTE ISO GRIGIE NEL DRAWING

  • Auteur du sujet Auteur du sujet emanuele grasso
  • Date de début Date de début
si vous voulez des informations spécifiques.. vous devez changer le titre de la discussion
pour trouver quelqu'un qui vous aide

Je le cherche, tant n'est pas essentiel. D'autre part, en ce qui concerne le poids du produit, je le mélange toujours dans le marteau pour que le produit soit sélectionné et ensuite commande "inertie". . si je veux avoir un calcul aussi précis que possible, je dois m'assurer que chaque pièce a une commande matérielle et d'inertie activée

et alors comment multipliez-vous simplement la quantité au cas où la pièce symétrique est égale à l'original ?
au lieu de voir :
-partie 1 quantité 1
-symétrie de la quantité de la première partie 1
Je veux voir :
-partie 1 quantité 2
si vous pouvez évidemment
Je vous remercie.

emanuele grasso a dit:
et alors comment multipliez-vous simplement la quantité au cas où la pièce symétrique est égale à l'original ?
au lieu de voir :
-partie 1 quantité 1
-symétrie de la quantité de la première partie 1
Je veux voir :
-partie 1 quantité 2
si vous pouvez évidemment
Je vous remercie.
Cliquez pour agrandir...
Mais s'il s'agit de deux morceaux différents, c'est vrai que c'est 1catpart et 1 catpartsymétrique
parce que s'il est symétrique .. n'est pas égal à la pièce d'origine

et non dépend.. si miroir une plaque faite de traitement du composant et son symétrique sont différents. si au contraire miroir d'un capteur ou d'un actionneur pneumatique (composants commerciaux), le composant père et son symétrie sont identiques et que sur le tableau, je dois lire le code de l'actionneur ou du capteur et le q.ta doit être la somme du composant parent + son symétrie

emanuele grasso a dit:
et non dépend.. si miroir une plaque faite de traitement du composant et son symétrique sont différents. si au contraire miroir d'un capteur ou d'un actionneur pneumatique (composants commerciaux), le composant père et son symétrie sont identiques et que sur le tableau, je dois lire le code de l'actionneur ou du capteur et le q.ta doit être la somme du composant parent + son symétrie
Cliquez pour agrandir...
Alors... Vous n'avez pas à refléter la partie... mais copiez-la et placez-la à son bon endroit.
s'il est reflété, il est évident qu'il est différent... même si visuellement il est égal

emanuele grasso a dit:
partie design.. pas d'opération booléenne en tôle
Cliquez pour agrandir...

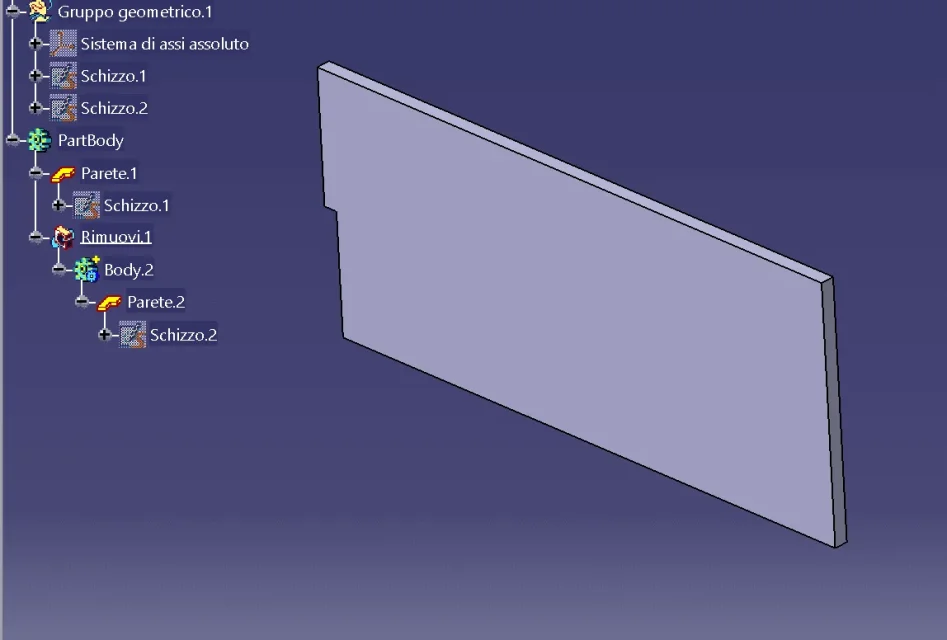

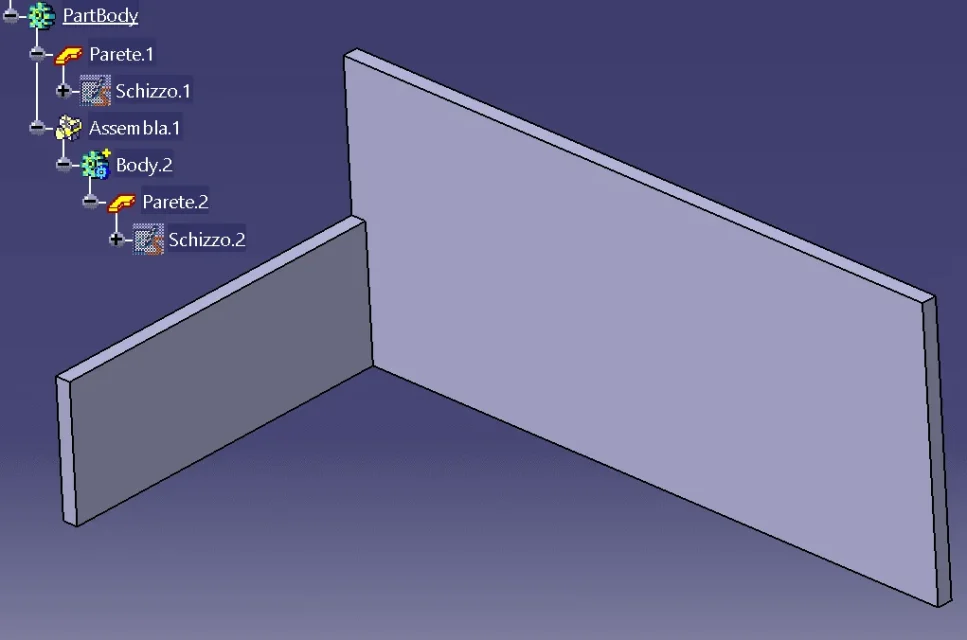

Je ne sais pas si ça dépend du permis booléen.
la tôle ne reconnaît pas les opérations de conception partielle ajoutées, de sorte qu'elle ne les voit pas en 2d,
poches, trous, etc. sont réalisés en tôle1622474399920.png1622474276720.png

Dernière édition:
la plus sûre, mais dans les grandes assemblées les opérations booléennes sont vraiment fondamentales..vabe nous le gardons ainsi!

Bonjour.
Comment ne pas mettre le ballon s'ils désélectionnent le chèque "vue sur base séparée" ?

emanuele grasso a dit:
Bonjour.
Comment ne pas mettre le ballon s'ils désélectionnent le chèque "vue sur base séparée" ?
Cliquez pour agrandir...
En fait... Vous ne pouvez pas, la seule chose que vous pouvez faire est de sélectionner la balle à supprimer et clic droit "cacher"
Mais vous n'obtenez pas de numérotation progressive et sautez les numéros.

non ne saute pas vraiment les nombres..si vous désélectionnez "voir la base distincte" cette partie est balisée avec un nombre très élevé (il est mis dans la dernière position automatiquement à partir du cad). Je vais t'expliquer.
produit
- Je suis désolé.
-partie2 (vérifier "voir la différence de base")
Partie 3
lorsque vous faites l'isos + boule, vous verrez:
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-partie2----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-partie3--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
et dans la partie de base séparée2 vous ne le verrez pas

la numérotation est correcte et ordonnée. . reste seulement le sbatton de devoir supprimer à la main les numéros finals qui n'affectent personne
Bonjour. merci la même

J'ai changé de version. L'opération booléenne ne les met-elle pas à jour pour mettre à jour le produit ?
Comment la mettre à jour indépendamment ? merci

Bonjour.
L'autonomie ? dans le sens où le produit n'est pas ouvert et que vous voulez mettre à jour la partie chat?

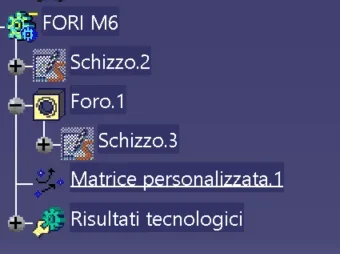

Je veux dire automatique.. c'est-à-dire je crée la pièce et dans un autre corps je crée les trous (qui à la fin sont des cylindres qui représentent les trous de fixation; puis avec le booléen je retire ce corps pour créer les vrais trous et d'abord si j'ai déplacé ce composant également déplacé les trous, maintenant il ne met pas à jour mes nouveaux trous; je ne trouve pas ce réglage là. J'espère avoir expliqué
Je vous remercie.
