Marquer la face 3d

[feffe]

Bonjour, je travaille avec les secours routiers sur lesquels je suis censé compter. pour moi viennent les reliefs courbés de niveau 3d, le modèle de visage 3d est quelques sections probablement dérivées du modèle.
J'aimerais essayer de faire de nouvelles sections mais je ne peux pas avec les commandes à ma disposition, j'ai autocad 2019. Merci de me donner quelques conseils.



[Tristan]

si vous n'avez qu'autocad, vous pouvez extruder le long d'une direction verticale les 3dfaces pour une très petite valeur, puis sectionner les solides résultants avec la commande Pianosez



[feffe]

Y a-t-il un programme gratuit qui fait ces sections? parce que les dessins représentent des tronçons de route de 1-2 km avec son terrain vallonné adjacent...



[Tristan]

(AutoSEZ 2) Sezioni e Profili del Terreno - Estrazione automatica

La versione 2 di AutoSEZ. Per le modifiche e le nuove funzionalità vedere la sezione "Novità" nell'help (file AutoSEZ_2.CHM allegato), parecchie sono state dettate da richieste e suggerimenti formulati nel vecchio thread. Visto che il codice è stato quasi completamente riscritto, invito...

www.cad3d.it



[Tristus]

la méthode proposée par Sadan C'est le plus facile à faire avec l'autocad.

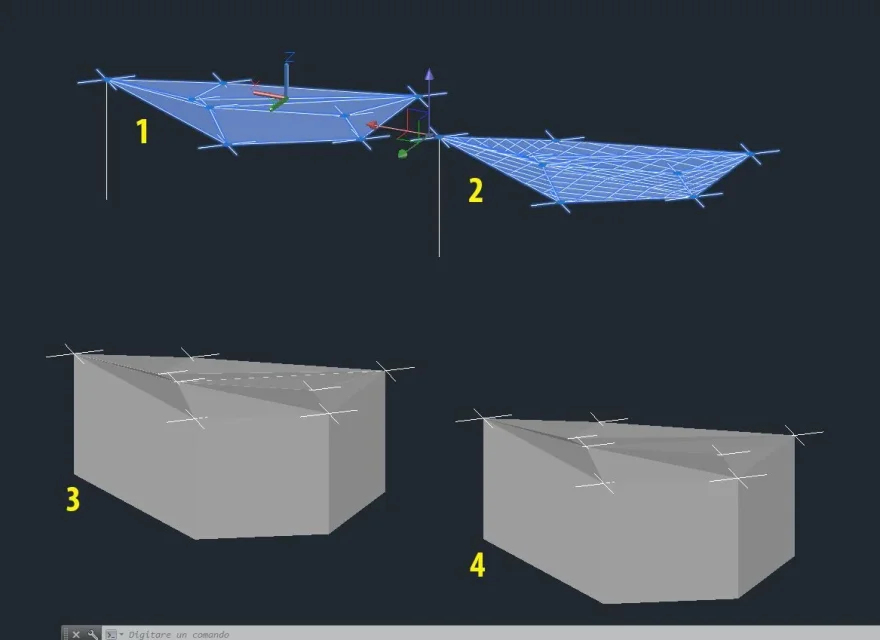

Les visages 3d peuvent être extrudés en les sélectionnant tous en un seul coup, mais d'abord il est bon de les transformer en surfaces, sinon ils créent des problèmes pendant l'extrusion (boues autocad).
à ce point autocad verra les deux surfaces et les faces 3d. avec la commande sélectionner similaire il est nécessaire de supprimer les faces 3d (ceux qui créent la confusion à autocad).
Après cela, toujours sélectionner dans un seul plan toutes les surfaces ainsi créées peuvent être extrudées avec l'option de trajectoire pour former une série de solides (un solide pour chaque visage).
avec la commande syndicale vous créez un seul solide et vous pouvez le disséquer comme vous voulez.
Il n'est pas nécessaire de le faire face à face.
