Acquérir des images de dessin en bonne/haute qualité pour document word

[MadEngineer95]

Bonsoir à tous, une question que je ne sais pas si elle a déjà été postée mais à la recherche de rien. Je me demandais comment capturer des images (aussi des captures d'écran) de parties d'un dessin de bonne / haute qualité à insérer plus tard dans un fichier de mots. J'ai déjà essayé d'enregistrer/imprimer un pdf (qui garde les porteurs) mais ce n'est pas bon parce qu'on va alors zoomer les lignes apparaissent trop grandes (même à la seconde épaisseur inférieure à 0,3 et cassée). l'idéal serait de zoomer dans le dessin et de capturer une capture d'écran, mais avec l'outil capture / capture d'écran avec des fenêtres le fond carré est capturé (ou gris activant l'autre type de vue). Y a-t-il une façon orthodoxe d'acquérir ces images ou, aussi, pouvez-vous changer le fond de gris en blanc et ensuite faire la capture?

merci à tous et bonne soirée



[biz]

Salut, je n'utilise pas le sw qui mentionne, mais dans tous les cas, il y a la possibilité de changer, facilement, le fond. Sinon, vous avez la possibilité d'attribuer zéro valeur à l'épaisseur des lignes, si ce dont vous avez besoin est d'obtenir des lignes minces.



[Lettore espatriato]

..... Je me demandais comment capturer des images (aussi des captures d'écran) de parties d'un dessin de bonne / haute qualité à insérer plus tard dans un fichier de mots. ....

merci à tous et bonne soirée

Si vous parlez de catia v5, j'ai essayé quelque chose comme ça (au contraire) quand je dois entrer des documents pdf.

- de cattirage, enregistré en pdf
- ouvrir le pdf avec le lecteur, sélectionner tout*, copier
- peinture ouverte (ou, j'imagine, éditeur quasiasi des images), incolli et enregistré comme png, jpg ou tout ce dont vous avez besoin.
- insérez votre image dans votre document texte.

* Je crois comprendre que lorsque vous sélectionnez, cela change si vous le faites avec un zoom de 10% ou 100%.

Essayez si c'est utile, sinon patience.

sur le discours "quadretti", vu "grigie" et le reste je laisse aux autres.



[MadEngineer95]

Si vous parlez de catia v5, j'ai essayé quelque chose comme ça (au contraire) quand je dois entrer des documents pdf.

- de cattirage, enregistré en pdf
- ouvrir le pdf avec le lecteur, sélectionner tout*, copier
- peinture ouverte (ou, j'imagine, éditeur quasiasi des images), incolli et enregistré comme png, jpg ou tout ce dont vous avez besoin.
- insérez votre image dans votre document texte.

* Je crois comprendre que lorsque vous sélectionnez, cela change si vous le faites avec un zoom de 10% ou 100%.

Essayez si c'est utile, sinon patience.

sur le discours "quadretti", vu "grigie" et le reste je laisse aux autres.

Bonjour, oui je veux dire catia v5 (r21). Cependant, j'ai essayé votre suggestion mais après avoir appuyé sur elle sélectionne tout en pdf et copie, puis quand je décolle dans la peinture je colle la dernière image que j'avais copiée plus tôt (signez que je ne copie rien en pdf...)

pour la suggestion de biz: malheureusement à la place je ne peux pas trouver l'option qui devrait changer la couleur de l'arrière-plan...



[Lettore espatriato]

Bonjour, oui je veux dire catia v5 (r21). Cependant, j'ai essayé votre suggestion mais après avoir appuyé sur elle sélectionne tout en pdf et copie, puis quand je décolle dans la peinture je colle la dernière image que j'avais copiée plus tôt (signez que je ne copie rien en pdf...)

pour la suggestion de biz: malheureusement à la place je ne peux pas trouver l'option qui devrait changer la couleur de l'arrière-plan...

Je ne me souviens pas maintenant si, sous l'éditeur du lecteur pdf, c'est le "copier le fichier au presse-papier" ou "prendre un instantané".



[Vittorio]

dans le cattirage il y a la fonction appropriée pour capturer l'image
Si vous ne voulez pas que les cahiers apparaissent.. les désactiver avec cette icôneSi vous ne voulez pas faire apparaître le contour de la fenêtre
Vous devez l'éteindre



[Vittorio]

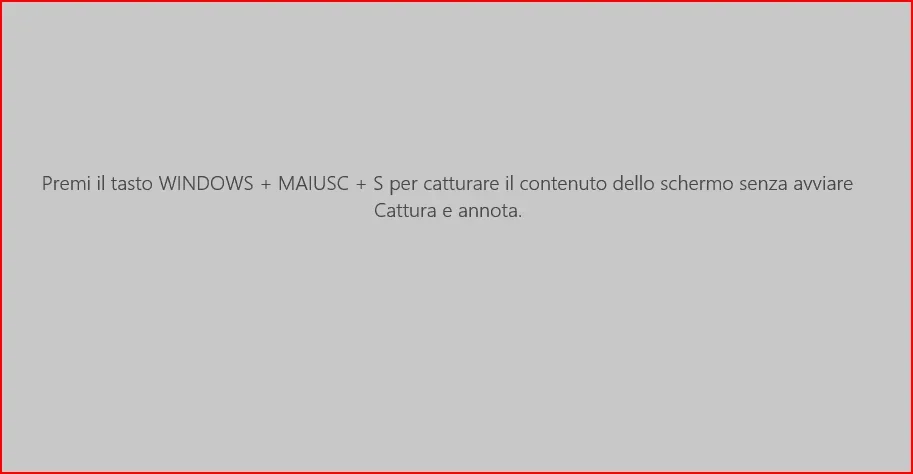

et le dernier.. se hai windows10 c'è questo commande



[Lettore espatriato]

dans le cattirage il y a la fonction appropriée pour capturer l'image
Voir la pièce jointe 62002Si vous ne voulez pas que les cahiers apparaissent.. les désactiver avec cette icôneVoir la pièce jointe 62003Si vous ne voulez pas faire apparaître le contour de la fenêtre
Vous devez l'éteindre
Voir la pièce jointe 62004

Avez-vous essayé avec un format d'écran a0? Comment deviennent-ils des quotas quand vous zoomez ?



[biz]

Mais excusez-moi, ne pouvez-vous pas insérer une valeur zéro ou proche de zéro par rapport à l'épaisseur de la ligne ?



[Vittorio]

Avez-vous essayé avec un format d'écran a0? Comment deviennent-ils des quotas quand vous zoomez ?

bhe.. insérer un format "a0" comme image, dans un fichier de mots.. Ça semble inapproprié.
Habituellement.. insérez le dessin des strass .. et si zoomer et capturer l'image. C'est décent.
si je dois insérer un format a0, je crée un pdf et dans le fichier de mots j'insère l'icône avec le lien vers elle



[Lettore espatriato]

bhe.. insérer un format "a0" comme image, dans un fichier de mots.. Ça semble inapproprié.
Habituellement.. insérez le dessin des strass .. et si zoomer et capturer l'image. C'est décent.
si je dois insérer un format a0, je crée un pdf et dans le fichier de mots j'insère l'icône avec le lien vers elle

Si vous créez l'image du format a0 ou a1 entier à partir de "capture d'images" de v5 , puis zoomer , les quotas deviennent brut, illisible (ou, au moins, "grossolane"/"wild") ?



[Vittorio]

Non, j'avais peut-être tort.
capture image , en catia, Je l'utilise seulement pour prendre des strass de dessin et avec copie et coller les insérer dans un email ou dans un fichier de mots et graphiques est acceptable.
si je dois faire une image à partir d'un format a0.. capture d'image est mauvais.
mais comme je l'ai déjà dit... n'est pas la bonne méthode
Il y a la commande "enregistrer par nom" où le catdrawing peut l'enregistrer dans jpg ou tiff.. après cela si vous voulez l'insérer dans le fichier de mots ou dans un courriel et il est parfait comme graphique. mieux serait le tiff



[MadEngineer95]

Bonjour, merci à tous pour les réponses. J'ai essayé les méthodes victorieuses et le tif crée encore des images ciblées, tandis que j'obtiens une bonne qualité en capturant l'image (png) en cachant la grille.



[Vittorio]

Bonjour, merci à tous pour les réponses. J'ai essayé les méthodes victorieuses et le tif crée encore des images ciblées, tandis que j'obtiens une bonne qualité en capturant l'image (png) en cachant la grille.

le tif vous devez le configurer, a différents paramètres de pauvre à excellent.. augmenter la taille du fichier
si "enregistrer par nom" en jpg est génial



[MadEngineer95]

le tif vous devez le configurer, a différents paramètres de pauvre à excellent.. augmenter la taille du fichier
si "enregistrer par nom" en jpg est génial

J'ai aussi essayé jpg et ça fait toujours mal. le plus tif pèse 6 mégaoctets donc il est déjà réglé pour la haute qualité mais malgré cela il ne va pas... Cependant je pense que cela va bien avec la capture directement dans le dessin, la seule chose que je voudrais obtenir un noir "plus noir", j'ai essayé de fixer le seuil monochrome au lieu de la couleur dans la capture et vient plus noir mais ensuite les lignes toutes de la même épaisseur viennent. Je crois que la solution est de laisser la couleur mais augmenter le contrat, plus tard, à l'image obtenue..
mmm peut-être pour le noir je dois essayer d'imprimer noir/blanc pour voir ce qui se passe



[Vittorio]

Bho.. étrange jpg pour moi sort génial
l'alternative est de l'enregistrer en format pdf puis de capturer l'image en format pdf



[MadEngineer95]

Bho.. étrange jpg pour moi sort génial
l'alternative est de l'enregistrer en format pdf puis de capturer l'image en format pdf

J'ai initialement pensé à le faire, mais le pdf a des problèmes. Je commence à penser que c'est un mauvais réglage de ma catia dans les exportations (pdf/jpg ou tif). Cependant, avec la capture dans le dessin j'ai essayé de faire des empreintes et est bien (aussi la question du noir que j'ai dit), donc pour l'instant je continue ainsi
