Bonjour, je suis un étudiant qui fait du tesin pour la maturité, comme un projet que j'ai eu pour inverser l'ingénierie d'un trancheur manuel (précisément le trancheur manuel du berkel). le mécanisme pour avancer dans un sens linéaire est un lien vers un guide linéaire, mais je ne peux pas comprendre le mécanisme pour faire avancer le support horizontalement. dans la conception jointe, il y a une représentation que j'ai pris d'un manuel.

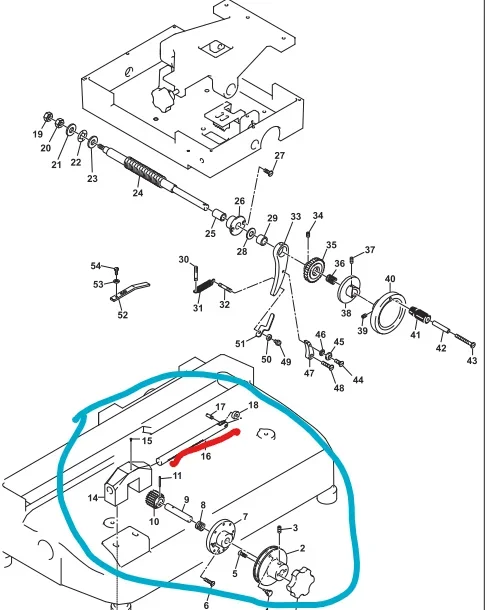

il y a le bloc entouré dans le ciel, se tenir immobile et se battre pour l'avancement quand la table revient. J'ai réussi à comprendre que la partie rouge bat sur le détail 33, le 33 de retour en position grâce au printemps 31. le problème maintenant est comment la table va de l'avant et de l'arrière, en tenant compte que l'on peut mentir tous les vol 40 pour se déplacer dans "folle" la table.
Merci pour tous ceux qui m'aident.
il y a le bloc entouré dans le ciel, se tenir immobile et se battre pour l'avancement quand la table revient. J'ai réussi à comprendre que la partie rouge bat sur le détail 33, le 33 de retour en position grâce au printemps 31. le problème maintenant est comment la table va de l'avant et de l'arrière, en tenant compte que l'on peut mentir tous les vol 40 pour se déplacer dans "folle" la table.http://www.famaindustrie.com/wp-content/uploads/2018/11/manuale-affettatrice-volano-350_italiano.pdf
( Joindre le lien manuel).Merci pour tous ceux qui m'aident.
