Analyse d'un cadre de vélo avec Patran

[pasquale79]

Bonjour à tous, je fais un travail de thèse sur la modélisation et l'analyse avec patran d'un cadre de vélo composite, le tout avec les simplifications nécessaires.
Pour le moment, j'ai un doute sur l'attribution des propriétés composites à l'élément shell.

pour créer le composite, j'ai tout d'abord défini un matériau orthotrope, en insérant les valeurs de e1, e2, g12, poisson et densité obtenues à partir de la fiche technique d'une lamina préprêg unidirectionnelle dans le commerce.

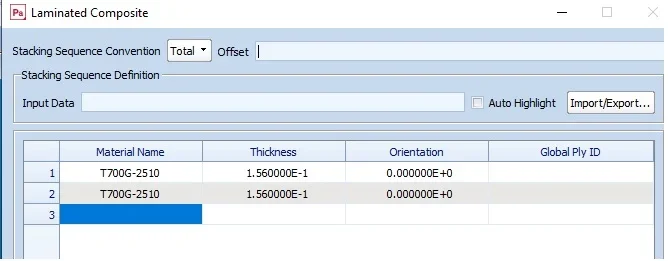

J'ai ensuite créé le composite avec la fonction stratifiée, en insérant deux fois la lamina déjà créée, et pour chaque épaisseur, et les deux avec l'orientation zéro, afin d'avoir un stratifié unidirectionnel à deux couches, avec l'épaisseur deux fois celle de la lamina unique.

le doute vient à l'affectation à l'élément shell:
- en "nom matériel" j'appelle le stratifié créé;
- dans "orientation matérielle" que dois-je insérer? L'orientation du matériau est-elle déjà définie dans le système local de référence du shell? Ou devrais-je le définir ?
- idem pour l'épaisseur, est-il déjà défini avec le composite ? ou devrais-je l'indiquer ?



[Onda]

vous devez créer votre stratifié, avec des épaisseurs et des orientations.
Ensuite, lors de l'application du stratifié aux éléments, définir une orientation qui peut être faite avec un sys coord, avec un vecteur, ou avec un scalaire, fait référence à l'orientation des éléments.



[pasquale79]

vous devez créer votre stratifié, avec des épaisseurs et des orientations.
Ensuite, lors de l'application du stratifié aux éléments, définir une orientation qui peut être faite avec un sys coord, avec un vecteur, ou avec un scalaire, fait référence à l'orientation des éléments.

Merci pour la réponse, mais je ne suis pas encore très clair;
Supposons que nous ayons créé un composite unidirectionnel et que nous voulions l'appliquer aux coquilles d'un tube dont l'axe est incliné de 45° vers l'axe x du système global;
Je veux que les fibres soient orientées le long de l'axe du tube: dans le formulaire d'application, dans le champ d'orientation du matériau, que dois-je insérer?



[Onda]

venir provato a spiegare malamente hai differenti possibilità:
1: creare un sistema di riferimento il cui asse x è orientalto come il tubo e indicare questo sys coord nelle proprietà. (sistema preferito), l'asse x del sys coord verrà proiettato sugli elementi
2 : Orientare tutti gli elementi secondo l'asse del tubo , nella speranza che siano di forma rettanolare regolare, ed indicare uno scalare con valore 0 nella proprietà)
3: indicare un vettore, il quale verrà proiettato sugli elementi e indicherà la direzione 0.
Dall'help di patran:
" définit l'orientation de base de tout matériau non isotrope à l'intérieur de l'élément. il y a trois façons d'attribuer cette définition : (1) référencer un système de coordonnées, qui est alors projeté sur l'élément, (2) définir un vecteur qui sera projeté sur l'élément, ou (3) définir un décalage d'angle constant du système de coordonnées d'éléments par défaut. cette propriété définit le réglage du champ thêta ou mcide sur l'entrée ctria3, ctria6 cquad4, ou cquad8. Cette valeur scalaire peut être soit une valeur constante, soit une référence à un système de coordonnées existant. cette propriété est facultative. cette propriété est facultative. voir la note à la page 128, au début de cette section Propriétés des éléments 2d "



[pasquale79]

J'ai utilisé la première méthode et j'ai obtenu le résultat souhaité. Je vous remercie !



[pasquale79]

J'ai une autre difficulté: je voudrais utiliser l'indice de défaillance basé sur le critère tsai wu, donc j'ai compilé les champs pertinents dans l'entrée du matériau orthotrope 2d.
le stratifié Je l'ai créé avec created>composite>laminate.
comment tracer l'indice de défaillance à la fin de l'analyse? Dois-je vérifier certaines options lorsque je pose l'analyse?

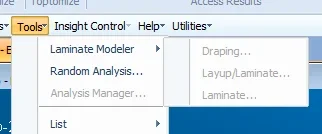

me documentant en ligne J'ai vu que vous devriez utiliser le mannequin stratifié pour créer le composite, mais l'option n'est pas sélectionnable



[pasquale79]

J'ajoute que dans bdf il semble correctement sélectionné ft tsai



[Onda]

modélisateur stratifié sert à créer un stratifié orienté selon la façon dont vous avez le plis sur le composite.
pour avoir des échecs vous devez inclure dans le lancement bdf
Param, srcomps, oui

attention que la fi avec tsai n'est pas linéaire . si vous demandez en op2 vous ne voyez fi alors que si vous demandez un hdf5 crée également les rapports de force qui sont linéaires
