PEAU SU SUPERFICIE CURVA

[silvia leoni]

Bonsoir, je dois dessiner sur une surface légèrement courbée. Je ne sais pas comment y travailler puisqu'il ne fonctionne même pas avec la surface offset ou créer une nouvelle surface tangente. Comment je peux faire ça ?



[AndreaTerzi]

Bonjour, la première chose qui vient à l'esprit et5 faire une courbe pour les points. Cette fonctionnalité a une option de projection sur une surface.



[silvia leoni]

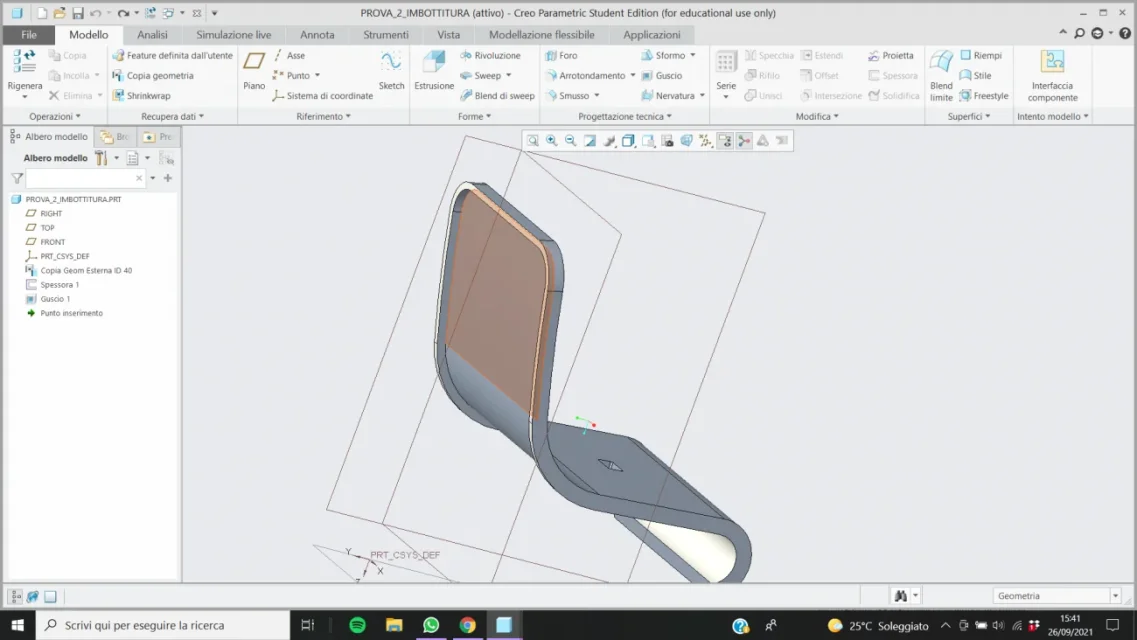

Bonjour, merci pour la réponse, le fait est que je dois dessiner sur une surface qui vient de la copie géométrique-épaisseur. Je ne peux rien faire ! J'ai essayé de sélectionner la surface mais me donne toujours des problèmes

Je devrais puiser dans la partie intérieure de la coquille que j'ai créée.



[Kekkone]

Si le logiciel le permet (je ne le sais pas) vous pouvez faire un croquis 3d, ou un croquis projeté sur les surfaces, alors vous devez voir ce que vous voulez faire, et procéder en conséquence, peut-être changer l'approche du travail.



[AndreaTerzi]

Bonjour, merci pour la réponse, le fait est que je dois dessiner sur une surface qui vient de la copie géométrique-épaisseur. Je ne peux rien faire ! J'ai essayé de sélectionner la surface mais me donne toujours des problèmes

Je devrais puiser dans la partie intérieure de la coquille que j'ai créée.Voir la pièce jointe 63297

le problème nn est qu'il vient d'une copie géomatique mais probablement quel genre de surface .. sincèrement de la seule visualisation je peux vous dire peu si nn le conseil dit avant. mais devez-vous vider la partie de la surface sélectionnée (avec son profil)?



[TETRASTORE]

vous devez probablement revoir la méthodologie de création. Essayez de regarder ce débat précédent (si vous ne l'avez pas vu) si vous trouvez des analogies avec votre méthode de travail.



[Davide98]

Bonjour, pourriez-vous expliquer un peu mieux quel est votre but pour le modèle ?
D'après ce que je comprends, vous aimeriez créer des croquis sur la surface bombardée, puis probablement créer des caractéristiques. Si votre idée est de créer des poches passant sur le dos, je vous conseillerais de projeter des croquis sur la surface copiée et ensuite d'ajouter de l'épaisseur, en faisant attention de les créer comme un nouveau corps. fait cela, de l'épaisseur à la surface et à travers les opérations booléennes, vous soustrayez les deux corps. J'espère avoir été utile.
