Esportare Assieme come solide pieno

[Shotfree]

Bonjour à tous,
J'aurais besoin d'exporter un assemblage complet solide, en particulier l'axième est composé de plusieurs composants vides et je voudrais exporter une version complète (comme un moulage des surfaces extérieures du modèle). J'ai essayé avec psywrap, mais alors je ne peux pas tout exporter à obj (format final) sans avoir à sélectionner chaque surface (sur une longue et mince opération), quelqu'un pourrait savoir me donner quelques idées pour résoudre rapidement et sans douleur?
Je vous remercie.



[AndreaTerzi]

Bonjour, il n'est pas clair si avec psywrrp vous pouvez obtenir le solide fermé.



[Shotfree]

Bonjour, il n'est pas clair si avec psywrrp vous pouvez obtenir le solide fermé.

Bonjour. % 1 ,
Tout d'abord merci pour la réponse, avec psywrarp réalisant une série de sélections dans le manuel des composants présents sous axiemi je peux, seulement je voudrais pouvoir exporter mes modèles sans avoir à faire un certain travail de sélection des composants. En outre dans la sélection pour un seul composant risque de laisser hors de quelqu'un et de devoir recommencer (il n'est pas très clair ce qui a effectivement été pris et ce qui n'est pas dans l'aperçu).



[AndreaTerzi]

Mais pour le psywrap, tu veux dire les saveas ou l'enveloppe ? excusez les questions mais je crée est un programme complexe (comme vous le comprendrez) et puis selon les fonctions utilisées la réponse est différente.



[Shotfree]

Mais pour le psywrap, tu veux dire les saveas ou l'enveloppe ? excusez les questions mais je crée est un programme complexe (comme vous le comprendrez) et puis selon les fonctions utilisées la réponse est différente.

Je veux dire les sauvegardes



[AndreaTerzi]

J'imagine qu'avec l'option de fermeture automatique des trous (qui sont les caractéristiques mais toutes les cavités) vous ne pouvez pas optimiser l'intérieur.



[Shotfree]

J'imagine qu'avec l'option de fermeture automatique des trous (qui sont les caractéristiques mais toutes les cavités) vous ne pouvez pas optimiser l'intérieur.

Je peux mais seulement si je sélectionne un ensemble d'éléments manuellement, je voudrais éviter les sélections manuelles de différents composants



[AndreaTerzi]

ok .. alors vous devez essayer de faire une enveloppe des représentations simplifiées qui vous demande de supprimer les composants internes.



[Shotfree]

ok .. alors vous devez essayer de faire une enveloppe des représentations simplifiées qui vous demande de supprimer les composants internes.

Pouvez-vous me donner une indication supplémentaire ? Que voulez-vous dire par faire des veilles de représentations simplifiées?



[AndreaTerzi]

dans les représentations simplifiées, parmi les différentes voix, il y a la veille qui génère un modèle prt simplifié de l'axième. simplification est faite avec la fonction streckwrap que parmi les différentes options vous pouvez lui dire de supprimer les composants internes. Mais attention à ce qu'il interprète les composants internes selon votre ensemble.



[Shotfree]

dans les représentations simplifiées, parmi les différentes voix, il y a la veille qui génère un modèle prt simplifié de l'axième. simplification est faite avec la fonction streckwrap que parmi les différentes options vous pouvez lui dire de supprimer les composants internes. Mais attention à ce qu'il interprète les composants internes selon votre ensemble.

% 1 quand je génère le prt et le sauvegarde, je continue d'avoir un solide avec l'intérieur non rempli, si alors j'essaie d'exporter un autre rétractable me dit aucune géométrie sélectionnée. Je ne sais pas très bien utiliser des représentations simplifiées, alors peut-être que j'ai tort.



[AndreaTerzi]

Excusez-moi, mais sans voir les étapes que vous avez faites et le modèle devient difficile à expliquer où vous avez tort. la fonction que je vous ai dit ne remplit pas l'intérieur mais élimine les composants internes définis. dans l'épargne comme avec les trous de remplissage vous pourriez remplir l'intérieur.



[Shotfree]

Excusez-moi, mais sans voir les étapes que vous avez faites et le modèle devient difficile à expliquer où vous avez tort. la fonction que je vous ai dit ne remplit pas l'intérieur mais élimine les composants internes définis. dans l'épargne comme avec les trous de remplissage vous pourriez remplir l'intérieur.

est exactement ce que j'essaie de faire, seulement que certains détails ne sont pas reconnus et donc ne sont pas exportés à moins de les sélectionner tous un par un. Je ne peux pas poser le modèle de la politique d'entreprise (pardonnez-moi), peut-être après avoir fait écran aux différentes étapes sans montrer les maths. Merci de votre aide!



[AndreaTerzi]

N'est-ce pas par hasard que les composants qui ne sont pas sélectionnés sont de surface? ou avoir une géométrie aussi complexe qui ne peut pas la simplifier.



[Shotfree]

N'est-ce pas par hasard que les composants qui ne sont pas sélectionnés sont de surface? ou avoir une géométrie aussi complexe qui ne peut pas la simplifier.

Non, c'est des solides très simples sont des parallélépipédiques simples



[AndreaTerzi]

alors il me semble étrange votre comportement ..



[Shotfree]

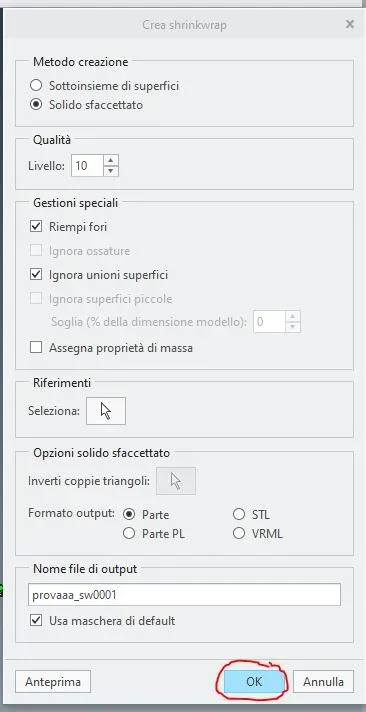

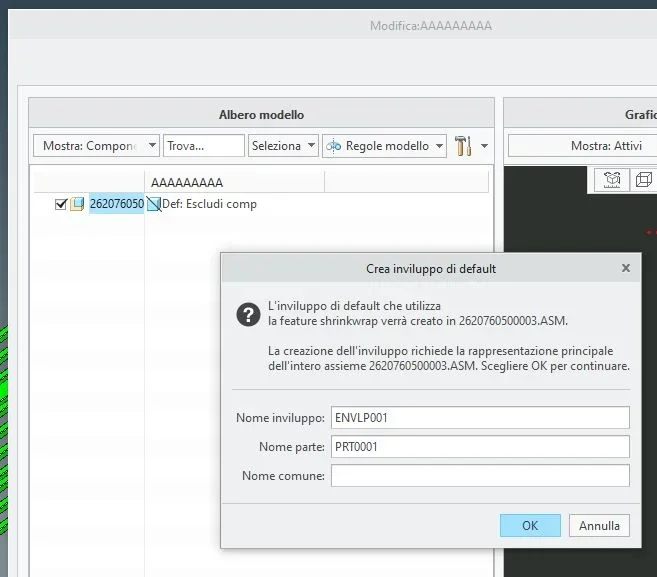

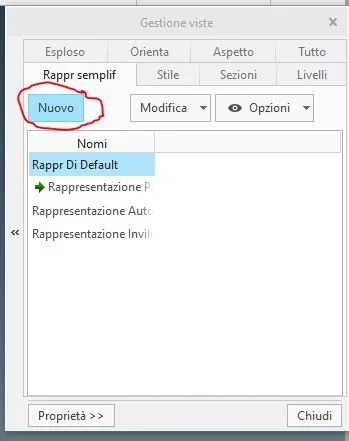

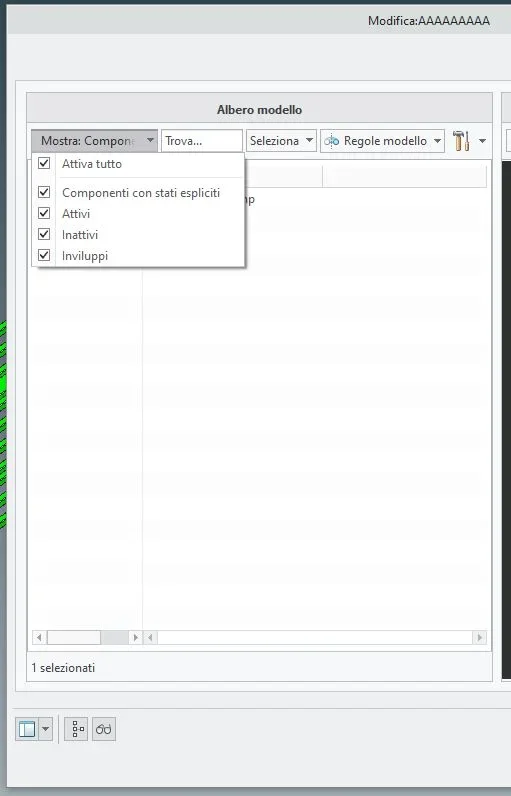

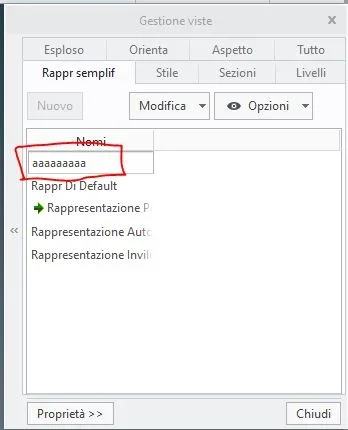

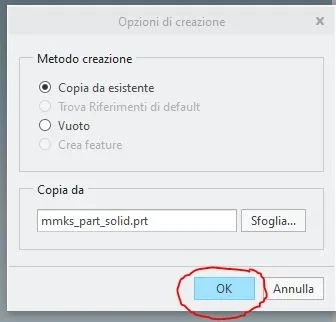

% 1 Voici la séquence étape par étape



[Shotfree]

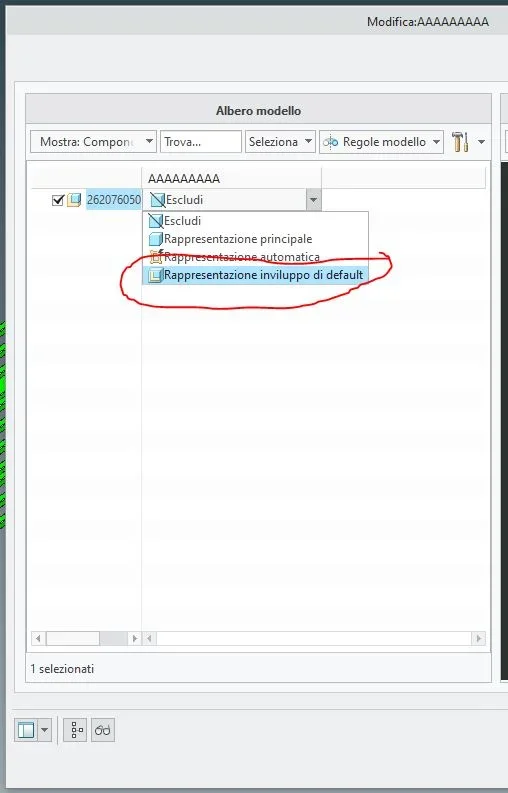

partie 2 de la séquence



[Shotfree]

les modèles sont très anciens, mais ils ont été ouverts et enregistrés avec la version actuellement en utilisation de creo (5.0.5.0)



[Shotfree]

Bonjour. % 1 Est-ce que l'info ci-dessus est assez ? Est-ce que l'étape par étape est compréhensible? Avez-vous des erreurs que je crée n'exportent pas les détails dont je parlais ? Merci encore.
