O-Ring "flesport"

[Login]

Bonjour.
est-il possible de modéliser un o-ring de manière à rendre sa taille flexible et ainsi simuler la déformation sous charge?

Je vous remercie.



[Vittorio]

Mais vous voulez faire un cinéma ou une image statique ?



[Login]

image statique



[Vittorio]

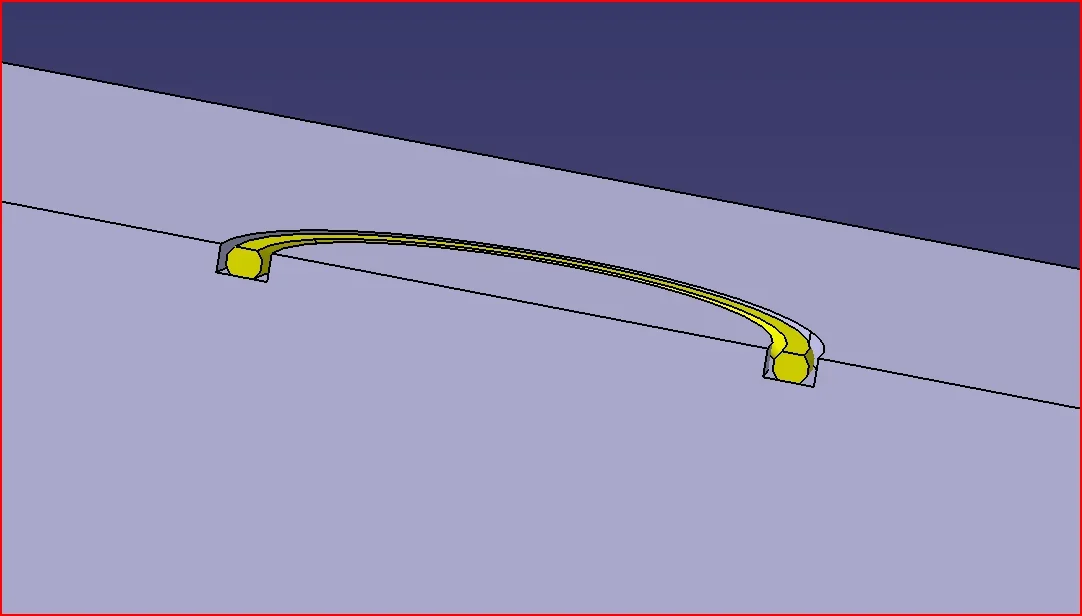

modèles l'oring.. et puis faire deux facettes un sous et un sur



[Login]

Si je conçoive l'o-ring avec le profil par ellipse, puis que je fais le composant flexible dans l'axième, je peux peut-être le déformer dans une direction qui va agir sur l'un des deux quotas.
Si ce n'est pas quelque chose hors du monde, il y a un moyen de changer un quota et de s'assurer que je le crée me maintient constant la zone de la section et ensuite aller le calculer combien de changer la seconde longueur?

s'il n'est pas possible, comme expliqué, il devrait façonner les o-rings comme une ellipse et aller pour rendre flexible les deux dimensions, mais le péché que vous allez à l'œil.



[PIETRO2002]

Si je conçoive l'o-ring avec le profil par ellipse, puis que je fais le composant flexible dans l'axième, je peux peut-être le déformer dans une direction qui va agir sur l'un des deux quotas.
Si ce n'est pas quelque chose hors du monde, il y a un moyen de changer un quota et de s'assurer que je le crée me maintient constant la zone de la section et ensuite aller le calculer combien de changer la seconde longueur?

s'il n'est pas possible, comme expliqué, il devrait façonner les o-rings comme une ellipse et aller pour rendre flexible les deux dimensions, mais le péché que vous allez à l'œil.

Peut-être une question stupide, mais de quel niveau de détail et de précision avez-vous besoin ? Est-ce juste quelque chose d'esthétique ou y a-t-il plus ?



[Login]

On dit tous les deux.
Je n'ai pas besoin d'une précision "micron", mais je ne voudrais pas comprendre à travers une compression axiale, combien d'o-ring zone irait sur le mur radialement.



[Vittorio]

un cad ou un logiciel qui simule une condition similaire, n'existe pas.
alors visuellement vous pouvez imaginer.
l'idée de l'ellipse pourrait être bonne et pas si découragée par un cercle à deux facettes
Les facettes, si nous voulons reproduire la réalité, vous devez les faire sur l'ellipse.



[Cadinpiedi]

une application de calculatrice "o-ring" peut être téléchargée sur le site de trelleborg. fournit beaucoup d'information sur les paramètres de concassage de l'anneau o pour dimensionner la carrière en fonction de la pression de fonctionnement et de la dureté du matériau. dans la pratique le degré de remplissage de la carrière au-delà de la forme qu'elle peut prendre.



[Vittorio]

J'ai regardé le site. _Ring de calculateur hérotrelleborg_homerecommande la taille des sièges selon la pression et d'autres mesures intéressantes
mais ne calcule pas la déformation du joint @login



[Cadinpiedi]

J'ai regardé le site. site trelleborg site trelleborg 2intéressant et il y a beaucoup d'informations.
recommande la taille des sièges en fonction de la pression.
mais ne calcule pas la déformation comme demandé par @login

C'est vrai, mais quand vous savez que la carrière est bonne, peu importe à quoi ressemble l'anneau, nous disons qu'il la remplit bien, donc votre suggestion des deux faces plates reste valable. De plus, selon le côté où la pression agit, l'o-ring se tiendra sur la face opposée comme le suggère la calculatrice de trelleborg.



[Vittorio]

Peu importe à quoi je ressemble.

n'était pas mon problème... mais un problème @login
