TRASLUCIDITA' DI OGGETTI NEL ÉDITION

[ALEXANDRA]

Bonsoir à tous,
Je vole de très grandes assemblées avec nx 1899 et j'ai besoin de certains éléments pour être translucide dans la rédaction pour que je puisse voir quelques-uns ci-dessous. Je sais que vous pouvez supprimer certains éléments dans certaines vues sélectionnées, mais je voudrais maintenir au moins une trame filaire de l'objet translucide. Merci pour votre aide.



[ceschi1959]

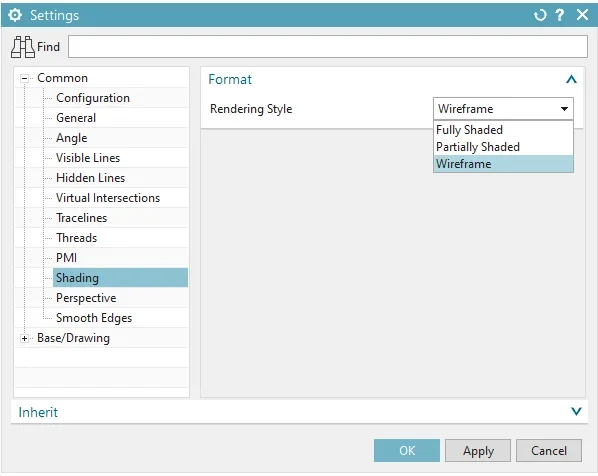

Il y a l'option à part ombragée dans la rédaction des vues, peut-être que vous en avez besoin.



[ALEXANDRA]

Il y a l'option à part ombragée dans la rédaction des vues, peut-être que vous en avez besoin.

Je pense que grâce à cela et aux paramètres d'affichage de l'objet individuel, je devrais pouvoir montrer ce que je veux.



[The_Matrix]

Peut-être que le mieux serait d'utiliser la "géométrie secondaire" que vous pouvez représenter comme vous voulez... Je l'utilise - par exemple - pour représenter la "course finale".



[ALEXANDRA]

Peut-être que le mieux serait d'utiliser la "géométrie secondaire" que vous pouvez représenter comme vous voulez... Je l'utilise - par exemple - pour représenter la "course finale".

Que voulez-vous dire par géométrie secondaire ? (J'ai le cad en italien, probablement la traduction est différente)



[The_Matrix]

Que voulez-vous dire par géométrie secondaire ? (J'ai le cad en italien, probablement la traduction est différente)

déjà celui qui utilise un cad en italien... gulp...
Je pense que c'est la géométrie secondaire.
vous devez d'abord le définir et ensuite l'appliquer à votre vue des composants que vous sélectionnez.
Va à l'aide.
sert à représenter avec un autre type de ligne (et possibilité de voir ci-dessous) de composants qui ne font pas réellement partie de votre boom.
En fait, j'utilise pour représenter les "fenêtres" des composants (le composant est toujours lui, mais représenté dans n posizxioni différent avec des lignes fines/point de sortie



[ALEXANDRA]

déjà celui qui utilise un cad en italien... gulp...
Je pense que c'est la géométrie secondaire.
vous devez d'abord le définir et ensuite l'appliquer à votre vue des composants que vous sélectionnez.
Va à l'aide.
sert à représenter avec un autre type de ligne (et possibilité de voir ci-dessous) de composants qui ne font pas réellement partie de votre boom.
En fait, j'utilise pour représenter les "fenêtres" des composants (le composant est toujours lui, mais représenté dans n posizxioni différent avec des lignes fines/point de sortie

le cad est défini par défaut au niveau de l'entreprise. Ce n'est pas une question de repassage.
personnellement pour faire ce que vous voulez dire, j'utilise des arrangements - des provisions.
Merci cependant pour votre aide



[The_Matrix]

Je plaisantais. . . .
Cependant, vous pouvez le mettre en anglais en définissant une variable de niveau utilisateur. c'est la première fois que j'entends une entreprise set nx en italien par défaut.

retour à nous...
De toute évidence, utilisez des arrangements pour gérer le positionnement multiple des composants et de leurs positions. Cependant, pour représenter le groupe "translucide" la meilleure façon est d'utiliser la "géométrie secondaire".
si vous ne savez pas que c'est la procédure:
- sélectionner la vue > paramètres
- sous le commun est la géométrie secondaire... actif
- choisir la police et l'épaisseur de la géométrie secondaire dans cette vue spécifique
...
- édition - vue - géométrie secondaire en vue
- sélectionnez la vue (vous verrez que dans l'onglet composants vous aurez tous les composants listés dans le primaire et aucun dans le secondaire)
- sélectionner l'option secondaire
- sélectionnez les composants que vous voulez rendre "transparents" ou sur les graphiques ou fourmis

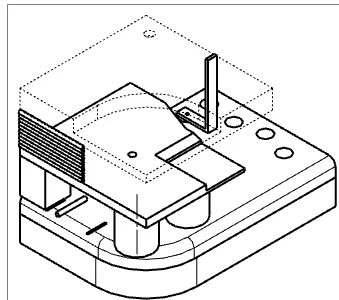

le résultat que vous obtenez est ceci:



[ALEXANDRA]

Je plaisantais. . . .
Cependant, vous pouvez le mettre en anglais en définissant une variable de niveau utilisateur. c'est la première fois que j'entends une entreprise set nx en italien par défaut.

retour à nous...
De toute évidence, utilisez des arrangements pour gérer le positionnement multiple des composants et de leurs positions. Cependant, pour représenter le groupe "translucide" la meilleure façon est d'utiliser la "géométrie secondaire".
si vous ne savez pas que c'est la procédure:
- sélectionner la vue > paramètres
- sous le commun est la géométrie secondaire... actif
- choisir la police et l'épaisseur de la géométrie secondaire dans cette vue spécifique
...
- édition - vue - géométrie secondaire en vue
- sélectionnez la vue (vous verrez que dans l'onglet composants vous aurez tous les composants listés dans le primaire et aucun dans le secondaire)
- sélectionner l'option secondaire
- sélectionnez les composants que vous voulez rendre "transparents" ou sur les graphiques ou fourmis
le résultat que vous obtenez est ceci:Voir la pièce jointe 63944

fantastique, merci beaucoup pour votre aide et clarté! J'essaie de le faire immédiatement ;-)



[The_Matrix]

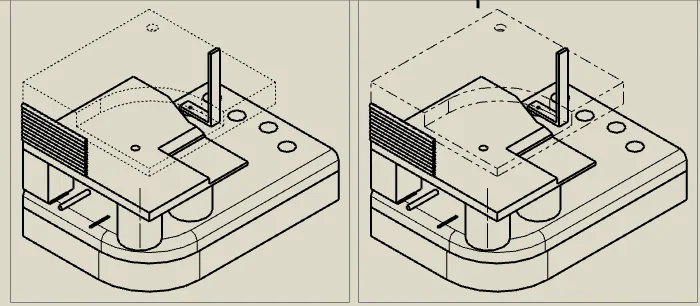

ah, bien sûr, avec la "géométrie secondaire" vous pouvez avoir vu avec une représentation graphique différente du même composant:Ciao...
