Comment créer des références de surface

[bagarospo81]

Bonjour, j'ai beaucoup souillé ces derniers temps avec mes doutes et mes demandes et chaque fois que je dois créer une autre discussion à ne pas aller ou... avoir de la patience.
La question est simple: Je ne peux pas désigner une surface comme référence (obtenue d'une caractéristique d'extrusion) pour imposer une tolérance géométrique de perpendiculaire d'un axe par rapport à cette surface.
J'ai rencontré beaucoup de difficulté sur la table avec creo et les divers tutoriels que je suivais n'ont pas enlevé tous les doutes.
Je vous remercie.



[solokite]

vous expliquer mieux...



[F_Ingrasciotta]

Avant d'insérer la tolérance géométrique, au moyen du bouton approprié dans la section annote --> annotations, vous devez créer la référence.
pour générer la référence que vous pouvez, toujours à partir du panneau annota-> annotation, appuyez sur la référence du modèle. Ensuite, un panneau s'ouvrira sur lequel vous pourrez définir le nom de la référence et l'associer à la géométrie.

Seulement à ce point, vous pouvez appuyer sur la tolérance géométrique, toujours à partir du panneau d'annota-> annotation, et insérer la tolérance que vous voulez.



[bagarospo81]

Avant d'insérer la tolérance géométrique, au moyen du bouton approprié dans la section annote --> annotations, vous devez créer la référence.
pour générer la référence que vous pouvez, toujours à partir du panneau annota-> annotation, appuyez sur la référence du modèle. Ensuite, un panneau s'ouvrira sur lequel vous pourrez définir le nom de la référence et l'associer à la géométrie.

Seulement à ce point, vous pouvez appuyer sur la tolérance géométrique, toujours à partir du panneau d'annota-> annotation, et insérer la tolérance que vous voulez.

Ok, merci quand même.
J'ai réussi à entrer dans la logique de ce cad et j'y suis arrivé seul. Bien sûr que parfois je ne me convainc pas de la façon dont je crée la table. pour la charité extrêmement stricte mais je pense aussi que c'est cher en termes de temps. semble presque parfois avoir à soumettre littéralement leurs choix de dessin au jugement du cad plus qu'aux différents collègues/ingénieurs/clients, etc.



[solokite]

Ok, merci quand même.
J'ai réussi à entrer dans la logique de ce cad et j'y suis arrivé seul. Bien sûr que parfois je ne me convainc pas de la façon dont je crée la table. pour la charité extrêmement stricte mais je pense aussi que c'est cher en termes de temps. semble presque parfois avoir à soumettre littéralement leurs choix de dessin au jugement du cad plus qu'aux différents collègues/ingénieurs/clients, etc.

de
voir la chose en positif... parfois les collègues n'ont jamais le temps...



[bagarospo81]

de
voir la chose en positif... parfois les collègues n'ont jamais le temps...

. et surtout contre les collègues et les patrons, vous ne pouvez pas inverre et les envoyer dans ce pays comme je le fais avec creo



[bagarospo81]

Je vais te baiser !
Je suis désolé d'utiliser ce ton mais je suis de plus en plus exaspéré par Creo... Je ne peux plus le faire !
Quand je pense comprendre quelque chose, il y a un morceau dedans et je ne comprends rien.
Je continue d'avoir des problèmes avec les reflections.. Je ne comprends pas pourquoi parfois je suis là et je peux les rappeler et parfois non.
Je mets des photos pour qu'on soit clair.

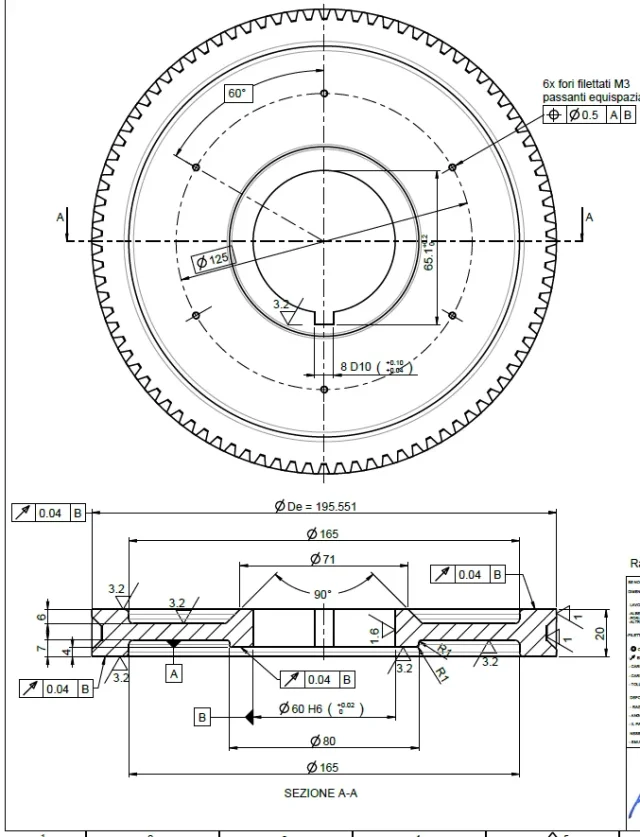

J'avais fait la table de cette roue (assieds-toi s'il est correct conceptuellement ou pas.... c'est un travail d'autres et je m'en fiche) et je l'ai exporté en pdf.de la vue dans l'usine on voit que j'ai pu insérer une référence pour la circonférence sur laquelle se trouvent les trous filetés... et je l'avais fait simplement en cliquant à droite sur la vue et puis "montrer les annotations du modèle". Les références apparaissent seules, y compris cette circonférence.
J'ai fini la liste, j'ai enregistré plusieurs fois et puis j'ai exporté au pdf.... jusqu'ici tout est bon.
peu après Je suis allé rouvrir le design, sans avoir fait de modification 3d (si pas la couleur il me semble de la pièce mais rien de significatif) et je trouve celaQue s'est-il passé ? J'ai essayé de récupérer les révisions précédentes (utiliser creo 2.0 qui a encore des révisions obligatoires) ... mais toujours le même problème.
Si vous essayez de faire la même chose, les références restent toujours celles.
Comment puis-je (sans avoir à dessiner bien sûr) faire apparaître la circonférence des trous et les références des trous correcteurs orientés (pas à 90°... mais radial-tangent)? ?
S'il vous plaît aidez-moi... le temps que je jette derrière ce logiciel est inimaginable ! !
Merci et excusez-moi.



[F_Ingrasciotta]

Il me semble que le gros problème est seulement sur les trous. J'utilise I create 3.0 et pour pouvoir insérer le quota de diamètre (ø125) pour l'angle de 60° Je pense qu'un croquis a été réalisé sur la table. Habituellement, le croquis est alors associé à l'opinion de sorte qu'il continue de l'appuyer.

Il semblerait que le programme ait perdu les croquis, assez mal pour les rendre et les insérer à nouveau.



[bagarospo81]

Il me semble que le gros problème est seulement sur les trous. J'utilise I create 3.0 et pour pouvoir insérer le quota de diamètre (ø125) pour l'angle de 60° Je pense qu'un croquis a été réalisé sur la table. Habituellement, le croquis est alors associé à l'opinion de sorte qu'il continue de l'appuyer.

Il semblerait que le programme ait perdu les croquis, assez mal pour les rendre et les insérer à nouveau.

J'ai fait le croquis de la circonférence comme vous dites, mais seulement pour insérer le quota de 125 mm, parce que la référence ne le considère pas comme une entité utile pour les quotas... mais ensuite je l'ai effacé comme je l'ai toujours fait. Il reste donc le quota sur la référence circulaire sans chevauchement.
Ce n'est pas le problème... parce que je le fais toujours... le problème est comment il génère la référence de la série de ces 6 trous filetés!! parfois il comprend comment le faire (c'est-à-dire circulaire avec les centres identifiés par des axes de réglage radial) et d'autres fois il se produit ceci....incompréhensible.... de sorte qu'il est inconpressible que dans le dessin pratiquement le bouton afin de pouvoir revenir à l'étape précédente et corriger peut-être une erreur (la flèche d'annulation) ne fonctionne pas... Je n'ai pas de mots.



[mamobono]

vous aurez certainement surligné le cercle et ensuite vous l'aurez groupé à la vue, mais regarder l'image semble que le croquis fait dans le tableau a perdu les références .

J'adopte la méthode de ne pas faire de croquis à la table, mais je les fais en prt.
Je recalcule ensuite le profil sur la table et je cache avec les couches le croquis dans la partie et dans les vues si elle sert.
l'avantage est que donc tout est très + robuste et vous ne rencontrez pas les fuites de références.

à l'intérieur d'un croquis la clé défaire fonctionne, ainsi que si vous supprimez et puis vous voulez récupérer une fonctionnalité . mais ne vous attendez pas à ce que cela fonctionne comme au bureau.

Bonjour.



[bagarospo81]

vous aurez certainement surligné le cercle et ensuite vous l'aurez groupé à la vue, mais regarder l'image semble que le croquis fait dans le tableau a perdu les références .

a encore eu lieu avec un nouveau design !!!
Il semble que tout ce que j'ai ouvert hier ait été le même destin

Premièrement:
- Oui.
n'est plus une question de référence manquée... c'est le logiciel qui est embrassé !!



[F_Ingrasciotta]

....il vous a tenu ce qu'il avait perdu dans la table précédente ... le destin est étrange!!



[bagarospo81]

....il vous a tenu ce qu'il avait perdu dans la table précédente ... le destin est étrange!!

exactement!!! Cela a gardé toutes les références précises, mais les quotas et les tolérances ont été supprimés.
... Je ressens autant que le magda de rouge blanc et vert avec fureur
Je ne peux plus le faire !
